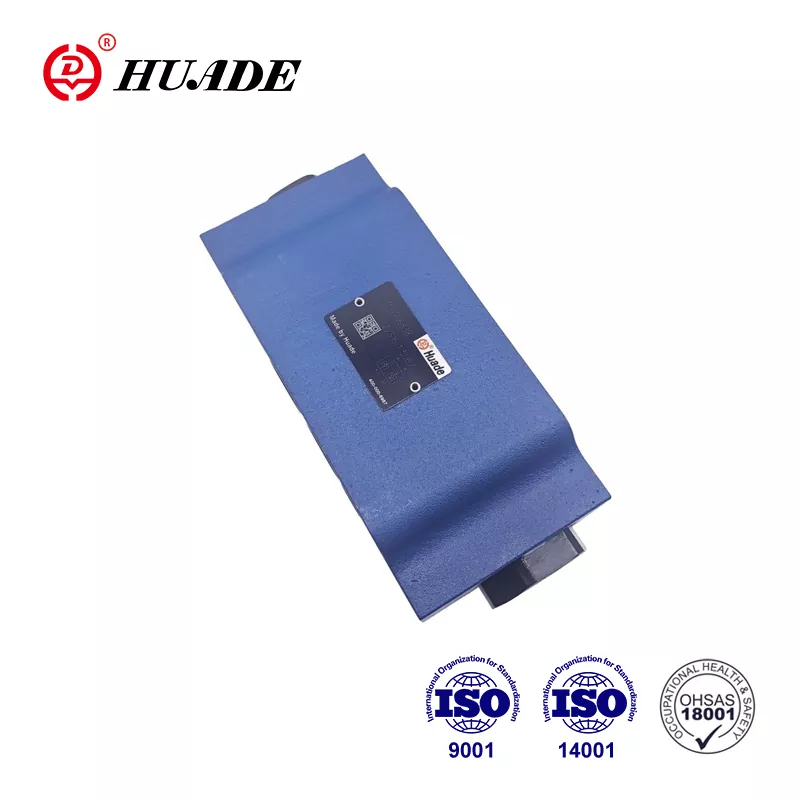

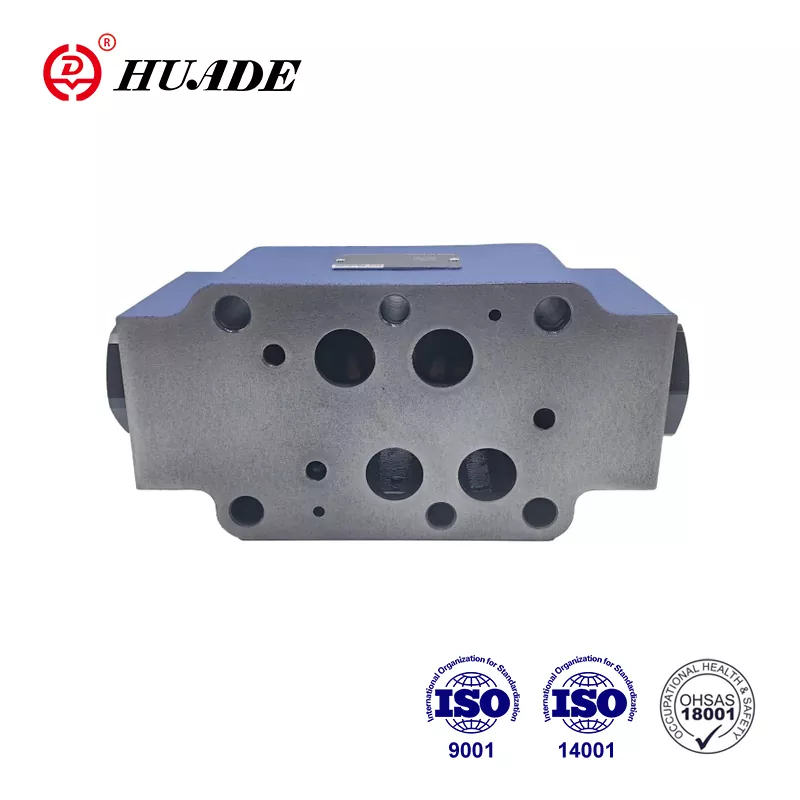

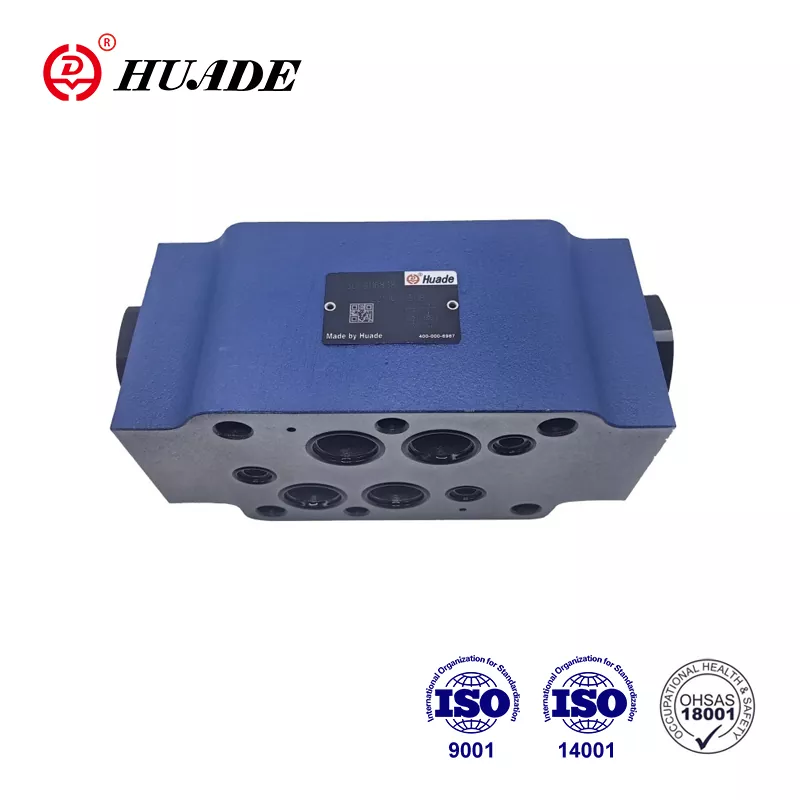

Tilbakeslagsventil Sandwich Plate Z2S 22

Som Kinas ledende produsent av hydraulisk overføring og kontrollteknologi, har Huade to langsiktige samarbeidserfaringer med Rexroth. Huade® tilbakeslagsventiler Z2S 22 er konkurransedyktige med kjente produkter med god kvalitet og lavere pris. Fabrikken har bestått ISO9001, ISO14001 og OH SAS18001. Huade® tilbakeslagsventiler er mer avanserte i teknologi og mer holdbare enn tilsvarende produkter i denne linjen. Det er et kjent nasjonalt merke i Kina. Huades hydrauliske ventiler er mye brukt i militærindustrien og andre felt på grunn av den overlegne ytelsen.

Produktparameter for tilbakeslagsventilsandwichplaten Z2S 22

Produktfunksjon og bruk av tilbakeslagsventilsandwichplaten Z2S 22

Funksjoner:

▶ For bruk i vertikale stablingssammenstillinger

▶ For lekkasjefri lukking av en eller to serviceporter

▶ Porteringsmønster til Din 24 340 form A, ISO4401 og CETOP - RP 121H

Søknad:

Tilbakeslagsventilen Z2S 22 brukes til vertikal stablingsinstallasjon. Den kan tette en eller to fungerende oljeporter uten lekkasje etter behov.

Funksjoner, seksjon, symboler for tilbakeslagsventilsandwichplaten Z2S 22

Hydraulisk pilotstyrte tilbakeslagsventiler Z2S 22 er en ny serie med sandwichplatedesign. De brukes til lekkasjefri lukking av en eller to serviceporter, selv over lengre perioder. Fri flyt skjer fra A1 til A2 eller B1 til B2. Strømning i A1 B1 motsatt retning er blokkert. Når væske strømmer fra A1 til A2, presses spolen og skyves til høyre, og åpner derved kuleventilen som deretter åpner tallerkenventilen. For å sikre korrekt lukking av ventilen, må A2 B2 serviceportene til retningsventilen kobles til tanken i nøytral posisjon.

Symbol på Z2S

Typisk kretseksempel på Z2S
