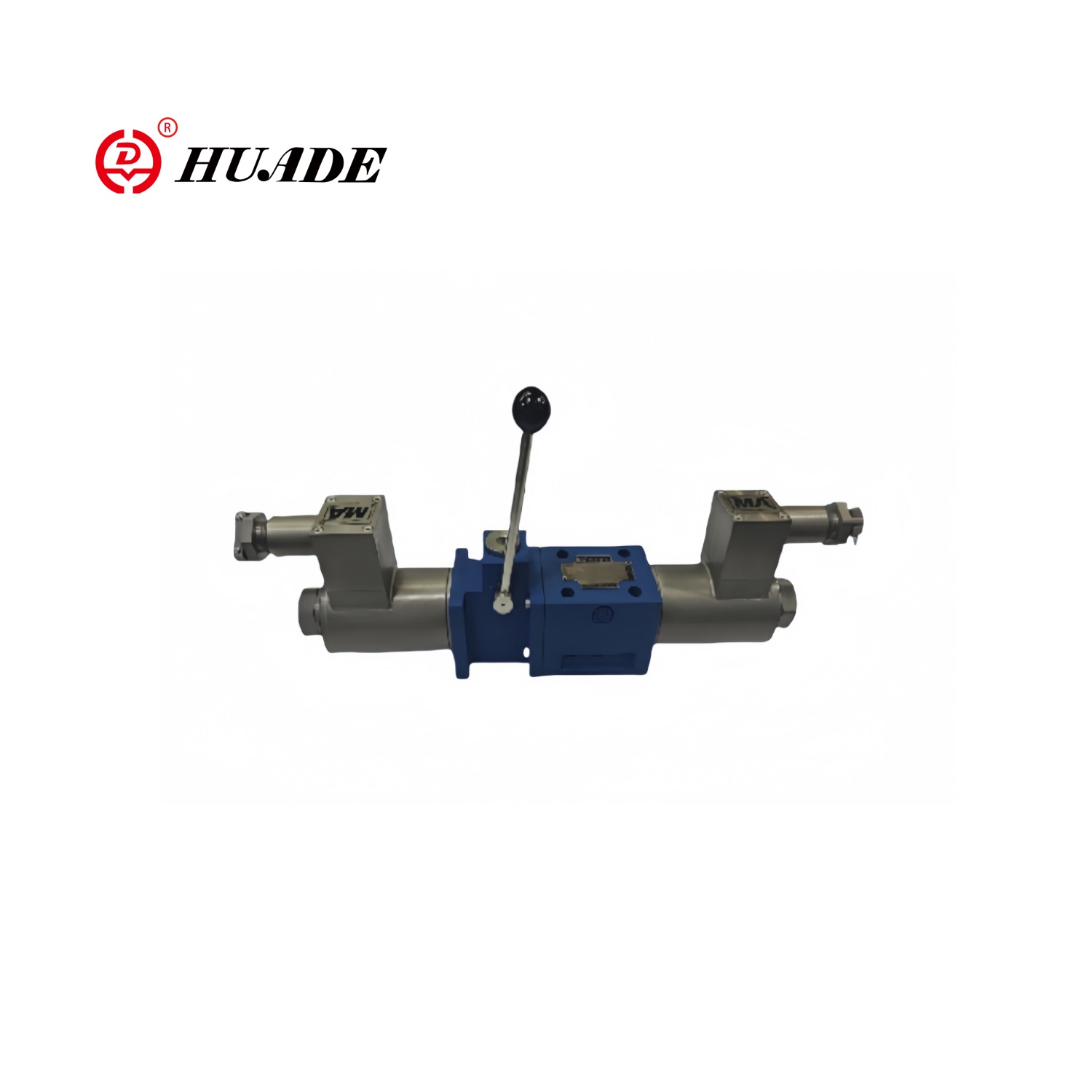

Eksplosjonssikker magnetventil med håndtaket 4wem6

Eksplosjonssikker magnetventil med håndtak 4WEM6 er en retningsstyringsventil med dobbelt funksjon med både magnetventilkontroll og manuell nødoperasjon. Eksplosjonssikre magnetventil 4WEM6 er mye brukt i industrielle hydrauliske og pneumatiske systemer som krever pålitelig retningskontroll og håndtering av nødfeil.

Den eksplosjonssikre magnetventilen 4wem6 med håndtaket vedtar rustfritt stål eller kobberlegeringsventil, som er korrosjonsbestandig og høyt trykkresistent. Når du er i bruk, i tilfelle strømsvikt, spolesvikt eller automatisk systemsvikt, kan ventilen direkte opereres av håndtaket direkte for å sikre systemsikkerhet.

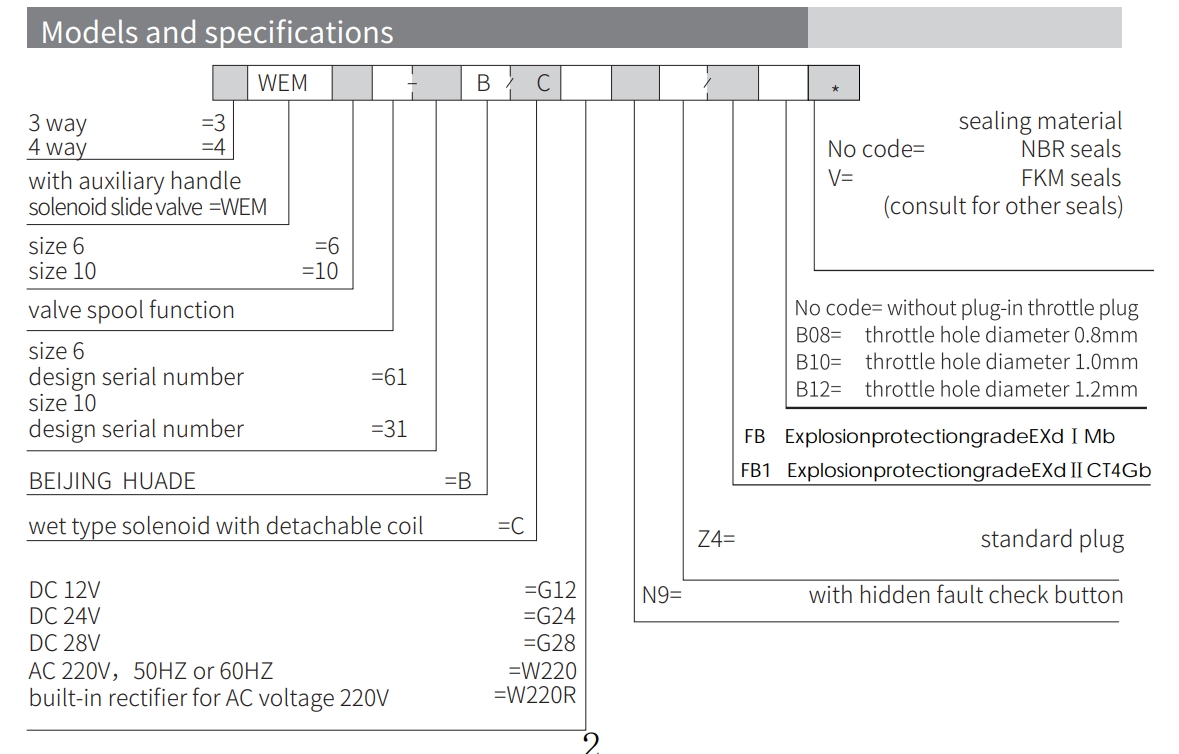

Produktparameter for eksplosjonssikker magnetventil med håndtaket 4WEM6

Produktfunksjon og påføring av eksplosjonssikker magnetventil med håndtaket 4WEM6

Funksjoner:

▶ Åpning, lukking og retning av strømmen kontrollert av magnetventilen og manualen

▶ Våtpinnet magnetventil med avtakbar spole

▶ Magneten kan rotere 90 °

▶ Montering av underplate

Søknad:

4WEM6 Eksplosjonssikker magnetventil med håndtak er mye brukt i petrokjemisk, naturgass og drivstoffgass, farmasøytisk og belegg, gruvedrift og støvmiljø, militære og romfartsindustri.

Seksjon og symbol på eksplosjonssikker magnetventil med håndtaket 4wem6

Retningsventilen for WEMM -typen er en retningsbestemt spoleventil som drives av magnetventil og driftshåndtak. Den kontrollerer åpnings-, lukkings- og strømningsretningen for væskestrømmen.

Den er hovedsakelig sammensatt av en ventillegeme (1), en eller to magnetventiler (2), en ventilspole (3), en tilbakestillingsfjær (4) og en manuell kontrollenhet.

Magnetoperasjon:

Når det ikke er strøm, er ventilspolen (3) i den nøytrale eller opprinnelige posisjonen under handlingen av returfjæren. Når styrken (2) virker på ventilspolen (3), skyves den fra hvileposisjonen til terminalposisjonen. På denne måten blir trykkoljen utført fra P til A og B til T, eller fra P til B og fra A til T. Etter at magnetventilen (2) er slått av, returnerer returfjæren (4) ventilspolen (3) til sin opprinnelige posisjon.

Hjelpehåndtakets drift:

Når magnetventilen ikke er energisk, kan ventilspolen (3) flyttes ved å betjene hjelpehåndtaket. Vri hjelpehåndtaket (5) til høyre, slik at driftskraften passerer gjennom den roterende akselen (6). Ballventilkjernen (7) og guidehylsen (8) handler på ventilspolen (3), noe som får den til å bevege seg til venstre. Når hjelpehåndtaket (5). Når du går tilbake til nullposisjonen, går ventilspolen (3) tilbake til den opprinnelige posisjonen under handlingen av returfjæren (9).

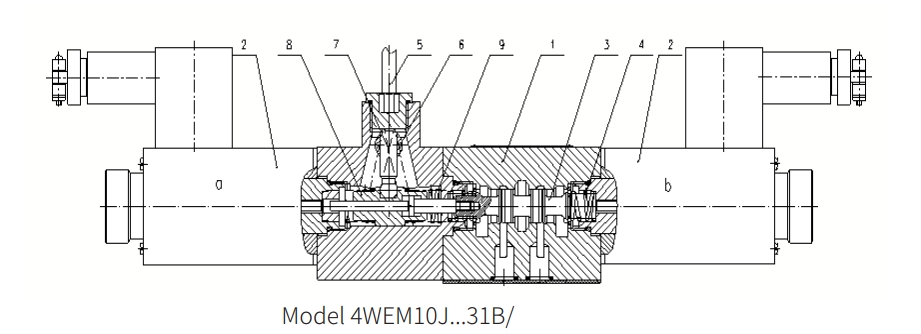

Struktur Eksplosjonssikker magnetventil med håndtaket 4wem6

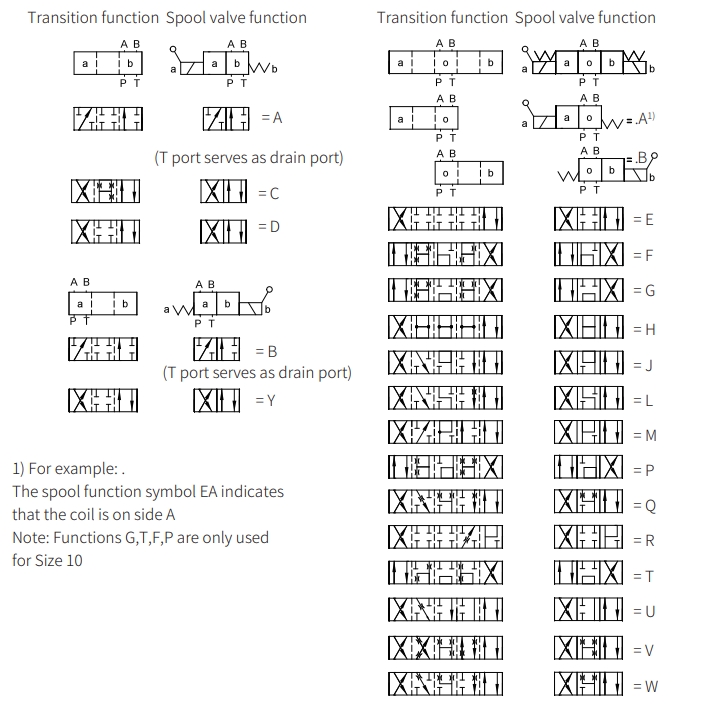

Symboler på Eksplosjonssikker magnetventil med håndtaket 4wem6
