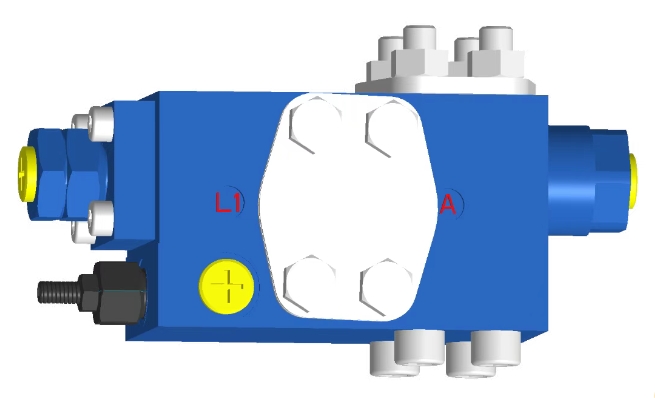

HD-BLV20-1X balanseringsventil er en nøkkelkomponent i det hydrauliske systemet til anleggsmaskiner, spesielt i løfteutstyr (som lastebilkraner, tårnkraner, arbeidsplattformer osv.).
Kjernefunksjoner
▪Belastningskontroll og bevegelsesnøyaktighet
①Den interne pilotproporsjonale kontrollen realiserer jevn start og stopp av aktuatoren (sylinder/motor), og eliminerer jitter eller støt under høy treghetsbelastning.
②Den gir trinnløs hastighetsreguleringsevne i handlinger som løfting og senking av tunge gjenstander, teleskopisk bevegelse med variabel amplitude, og tilpasser seg behovene til mikrobevegelsesoperasjon (som presis løfting).
▪Sikkerhetsholdefunksjon
①Den integrerte mekaniske lastholdeventilen kan forhindre at lasten faller ut av kontroll selv om hydraulikkslangen sprekker eller systemet ved et uhell slipper ut trykket (i samsvar med ISO 13849 sikkerhetsstandarder).
②Den innebygde sekundære beskyttelsessikkerhetsventilen frigjør trykk når rørledningens trykk øker unormalt for å beskytte aktuatoren mot skade på grunn av topptrykk.
▪Anti-flow fluktuasjonsevne
1. Trykkkompensasjonsdesignet er tatt i bruk. Når pumpen ikke tilfører nok olje (som motorturtallet faller) eller belastningen endres plutselig, justeres ventilåpningen automatisk for å unngå "stall-kryp"-fenomenet til aktuatoren.
▪Tekniske høydepunkter
⑴Kompositt ventilkjernestruktur: Hovedbalanseventilen, overbelastningsventilen og tilbakeslagsventilen er integrert i en for å redusere lekkasjepunkter i rørledningen.
⑵Dynamisk responsoptimalisering: Pilotkontrolloljekretsdesignet reduserer åpnings- og lukkingsforsinkelsen, og responstiden er mindre enn 50ms.
⑶Bredt temperaturområdetilpasning: ventilhusets materiale og tetninger kan fungere stabilt under -40℃~120℃ arbeidsforhold.
Produktparameter av HD-BLV20-1X innreguleringsventil
| Størrelse | HD-BLV20-1X | |
| Maksimalt arbeidstrykk | 420 bar | |
| Maksimalt trykk ved A-port (innløp/returolje) | 420 bar | |
| Maksimalt trykk ved port B (aktuator/last) | 420 bar | |
| Maksimalt pilottrykk ved port X | 420 bar | |
| Maksimal flyt | 350L/min | |

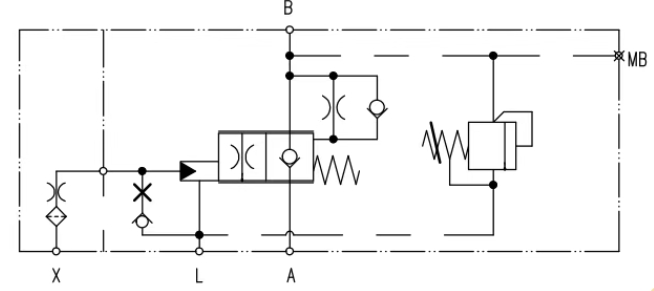

| Strømningsretning | A→B, fri strøm gjennom tilbakeslagsventil | |
| B→A, kontrollert flyt | ||
| Kontrollmetode | Hydraulisk kontrollforhold | |
| Åpent forhold | 113:1 | |
| Oljetemperatur (℃) | -20~80℃ | |
| Størrelse | SAE1''6000psi | |
| Oljeportstørrelse | A, B | SAE1'' 6000psi |
| X, L, L1, MB | G1/4'' | |
