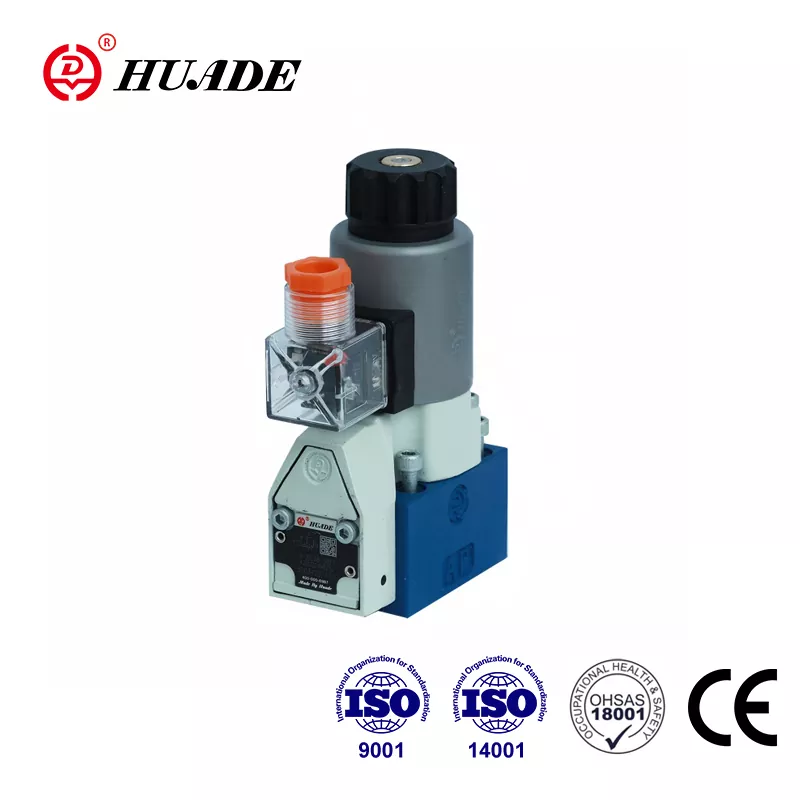

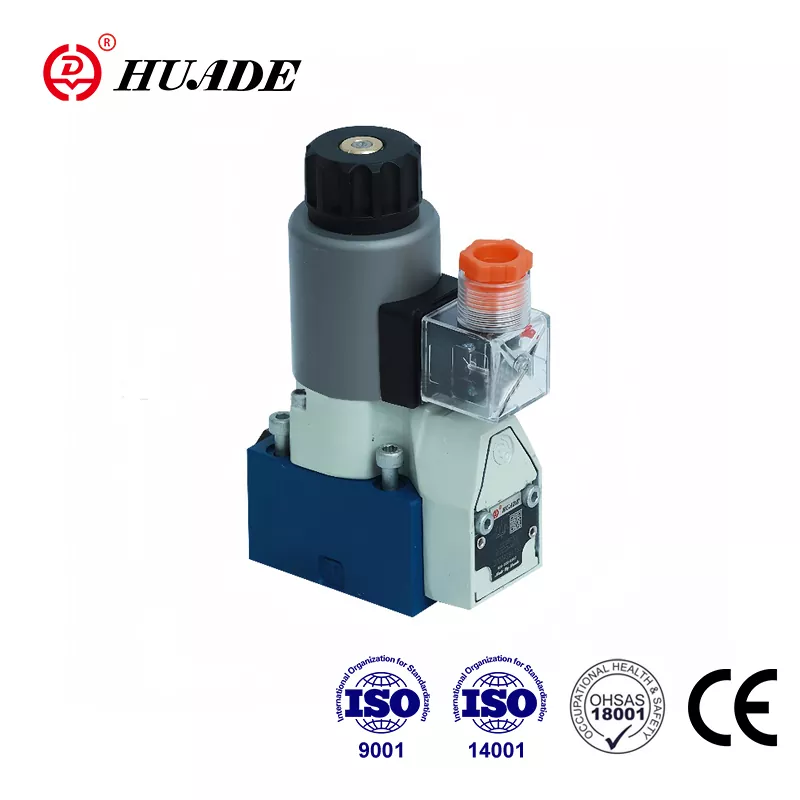

Huade Hydraulic er en ledende produsent i Kinas hydrauliske industri, og den har hatt to langsiktige samarbeidserfaringer med Rexroth fra 1979. Huade® Directional Directions Seat Valves Type M-Sew 6 er en rimelig erstatning for Rexroth® M-SEW 6 Component Series 3x. Det er konkurransedyktig med god kvalitet og lavere pris. For å sikre den høye kvaliteten på hydrauliske produkter, driver Huade Hydraulic mer enn 750 stykker avansert produksjonsutstyr importert fra hele verden. Kvaliteten på denne magnetventilen kan fullstendig samsvare med kundens krav. Fabrikken har passert de internasjonale standardene, nemlig ISO9001, ISO14001 og OH SAS18001. Serien med retningsventiler er mye brukt i forskjellige industrielle miljø.
|
Tekniske data (for applikasjoner utenfor disse parametrene, vennligst se oss!) |
|||
|
General |
|||
|
Installasjon |
valgfri |
||
|
Maks. Omgivelsestemperatur (℃) |
50 |
||
|
Vekt |
2/2-veis poppetventil (kg) |
1.5 |
|
|
3/2-veis poppetventil (kg) |
1.5 |
||
|
4/2-veis poppetventil (kg) |
2.3 |
||
|
Hydrauliske data |
|||
|
Maks. Driftstrykk (MPA) |
Se tabell på side 140 |
||
|
Maks. flyt (l/min) |
25 |
||
|
Trykkvæske |
mineraloljer eller fosfatester |
||
|
Trykkvæske temperaturområde (℃) |
- 30 til + 80 |
||
|
Viskositetsområde (mm²/s) |
2,8 til 500 |
||
|
Grad av forurensning μm |
Maksimal tillatt grad av forurensning av den hydrauliske væsken til NAS 1638 klasse 9. Vi anbefaler derfor et filter med en minimumsretensjonsrate på β10≥ 75. |
||
|
Elektriske data |
|||
|
Type spenning |
DC |
Ac |
|
|
Tilgjengelige spenninger (V) |
12、24、42、96、110、205、220 |
Bare mulig via likeretter |
|
|
Spenningstoleranse (nominell spenning) (%) |
± 10 |
||
|
Strømforbruk (W) |
30 |
||
|
Plikt |
100% |
||
|
Bytte tid til ISO 6403 |
Se tabellen nedenfor |
||
|
Koblingsfrekvens (syklus s/h) |
15000 |
||
|
Beskyttelse til DIN 40 050 |
IP65 |
||
|
Maks. Spoletemperatur (℃) |
til 150 |
||
Funksjoner:
▶ Direkte aktivert retningsbestemt poppettventil, magnetventilaktuert
▶ Lukket port er lekkasjefri
▶ Bytte er sikret selv etter lange perioder med å være under press
▶ Mensoidspole kan roteres med 90 °
▶ Individuell elektrisk tilkobling
▶ med beskyttet håndoverstyring, valgfritt
▶ Portingmønster til DIN 24 340 Form A, ISO 4401 og Cetop - RP 121H
Søknad:
Den 2 typen M-sew retningsventil er en magnetventilaktuert retningsbestemt poppettventil. De kontrollerer start, stopp og retning av en flyt.
1. Funksjoner, del av Poppet retningsventil M-Sew 6
M-Sew 6 består i utgangspunktet av et hus (1), magnetventilene (2), det herdede ventilsystemet (3) og ballen (er) (4) som lukkelementet.
Grunnleggende prinsipp:
I startposisjonen blir ballen (4) presset på setet ved våren (9), og i den byttet stilling med magnetventilen (2). Magnete (2) kraften virker via spaken (6) og ballen (7) på aktuatorpinnen (8), som er forseglet på to sider. Kammeret mellom de to tetningselementene er forbundet med Port P. Ventilsystemet (3) er dermed trykkbalansert med hensyn til de aktiverende kreftene (magnetventil eller returfjær). Ventilene kan derfor brukes opp til et trykk på 63 MPa.
Cutaway View of Type M-2Sew6n
Cutaway View of Type M-3Sew6u
