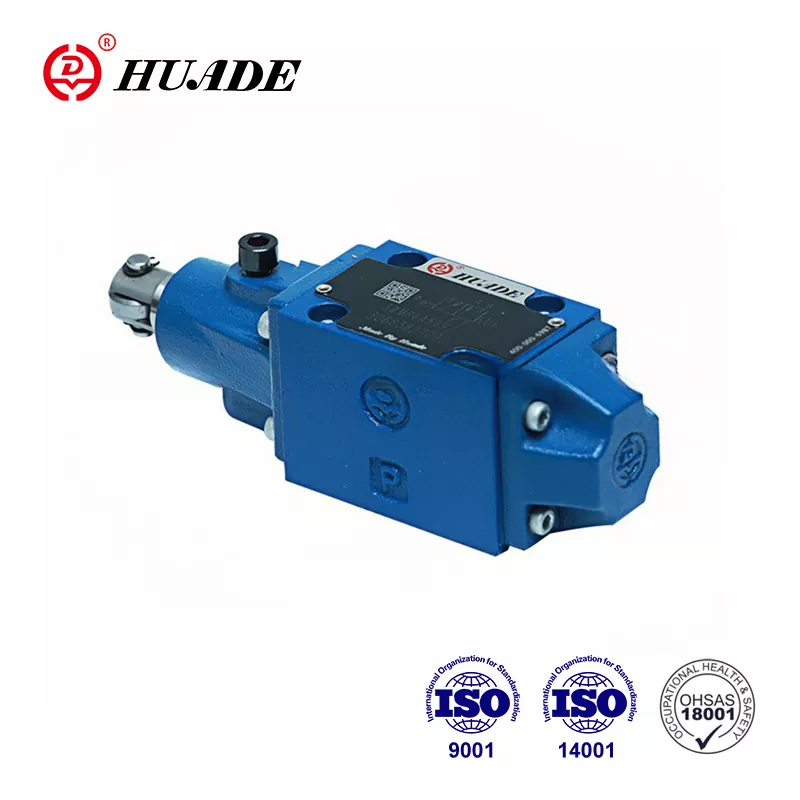

Strategisk samarbeid mellom de kinesiske og tyske regjeringene fra 1979 har Huade innlemmet nyskapende teknologi fra Rexroth. HUADE® WE 4 Directional Spool Valve er et rimelig alternativ til den samme modellen som Rexroth tilbyr. Huade legger stort stress på kvaliteten. Huade har et strengt testsystem for å sikre at hver retningsventil har overlegen ytelse. Magnetventilserien har bestått CE -sertifisering. Huade® hydrauliske ventiler er mye brukt i ingeniør- og konstruksjonsmaskiner, metallurgi, maskinverktøy, miljøvern, skipsbygging, romfart, jernbanetransport, petroleum og petrokjemisk, militær industri og andre felt. Det er et pålitelig nasjonalt merke i Kina.
|
Hydrauliske tekniske data |
||
|
Maks. Betjente trykkporter A, B, P （㎫） |
opp til 21.0 |
|
|
Port t （㎫） |
10.0. Med symboler A eller B -port t må brukes som lekkasjeport |
|
|
Max.Flow (l/min) |
opptil 25 |
|
|
Trykkvæske |
Mineralolje eller fosfatester |
|
|
Viskositetsområde (mm2/s) |
2,8 til 500 |
|
|
Trykkvæske temperaturområde （℃） |
-30 ～+80 |
|
|
Grad av forurensning (㎛) |
Maksimal tillatt grad av forurensning av den hydrauliske væsken til NAS 1638 klasse 9. Vi anbefaler derfor et filter med en minimumsretensjonsrate på β≥ 75 |
|
|
Vekt (kg) |
Ventil med 1 magnetventil 0,9 |
|
|
Elektriske tekniske data |
||
|
Tilgjengelige spenninger (V) |
12. 24.220.110r 220R |
|
|
Strømforbruk (W) |
22 |
|
|
Plikt |
kontinuerlig |
|
|
Byttetid |
På (ms) |
20 til 30 |
|
Av (MS) |
10 til 20 |
|
|
Maks. Omgivelsestemperatur （℃） |
+50 |
|
|
Maks. spoletemperatur （℃） |
+150 |
|
|
Beskyttelse til DIN 40 050 |
IP65 |
|
|
Byttefrekvens (sykluser/h) |
15000 |
|
|
Med elektrisk tilkobling må beskyttelseslederen (PE) kobles til i henhold til relevante forskrifter |
||
Funksjoner:
▶ Retningsventiler av type vi 4 er magnetvalgte retningsspoleventiler
▶ Våt pin solenoider med direkte eller vekselstrøm
▶ Portingmønster til ISO 4401 og Cetop - RP 121H
Søknad:
Retningsventiler av typen vi 4 er magnetventiler retningsbestemt spoleventiler. De kontrollerer start, stopp og retning av en væske.
Disse retningsventilene består i utgangspunktet av huset (1), en eller to magnetventiler (2), kontrollspolen (3) og en eller to returfjærer (4).
Kontrollspolen (3) holdes av returfjæren (4) i den sentrale eller i startposisjonen (bortsett fra spoler spoler). Kontrollspolen (3) aktiveres via våte pin -solenoider (2). I energisk tilstand. Kraften til solenoid (2) virker via stempelet (5) på kontrollspolen (3) og forskyver det samme fra hvileposisjonen til ønsket sluttposisjon. Dermed velges det nødvendige strømningsmønsteret fra P til A og B til tor P til B og A til T. Når magnetventilen (2) er avgitt, blir kontrollspolen (3) returnert til sin nøytrale
Denne versjonen er en retningsventil med 2 koblingsposisjoner og plassering etter returfjæren (4). En dekket manuell overstyring er gitt slik at kontrollspolen (3) kan betjenes uten
Energiserende magnetventilen.
Cutaway View of 4We 4-10b
