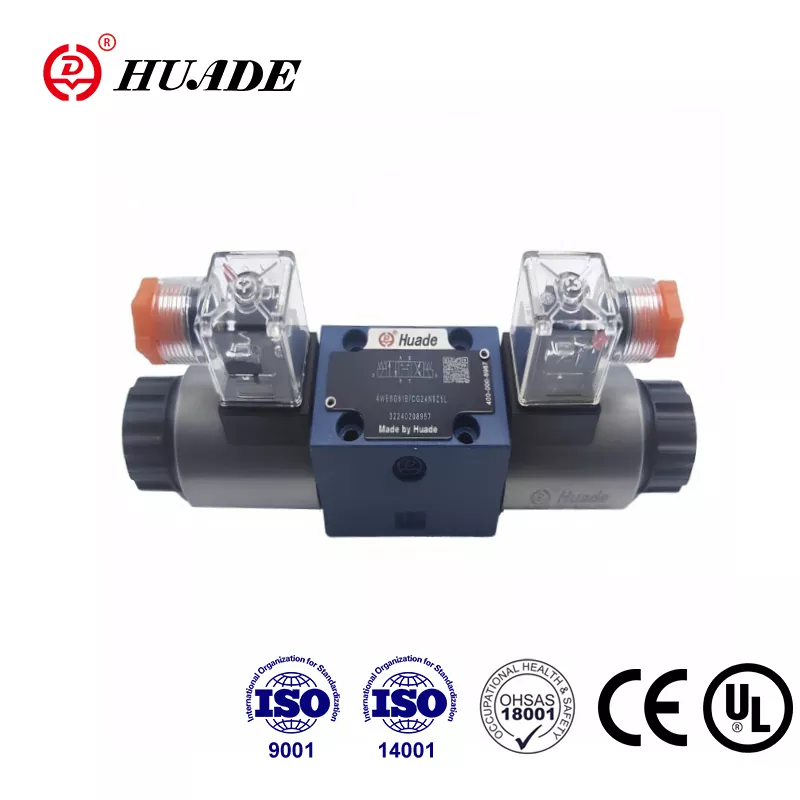

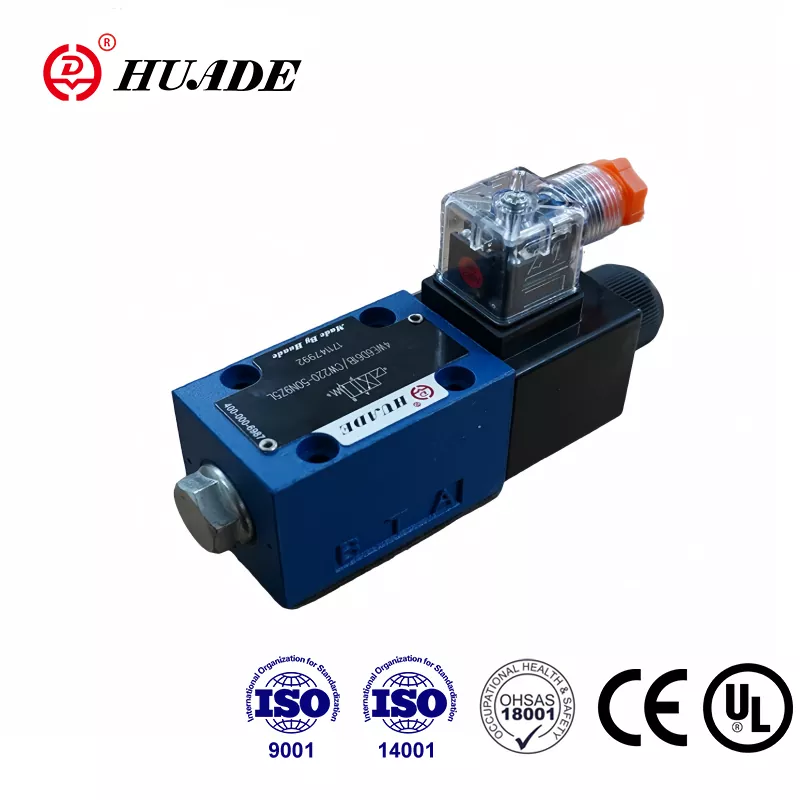

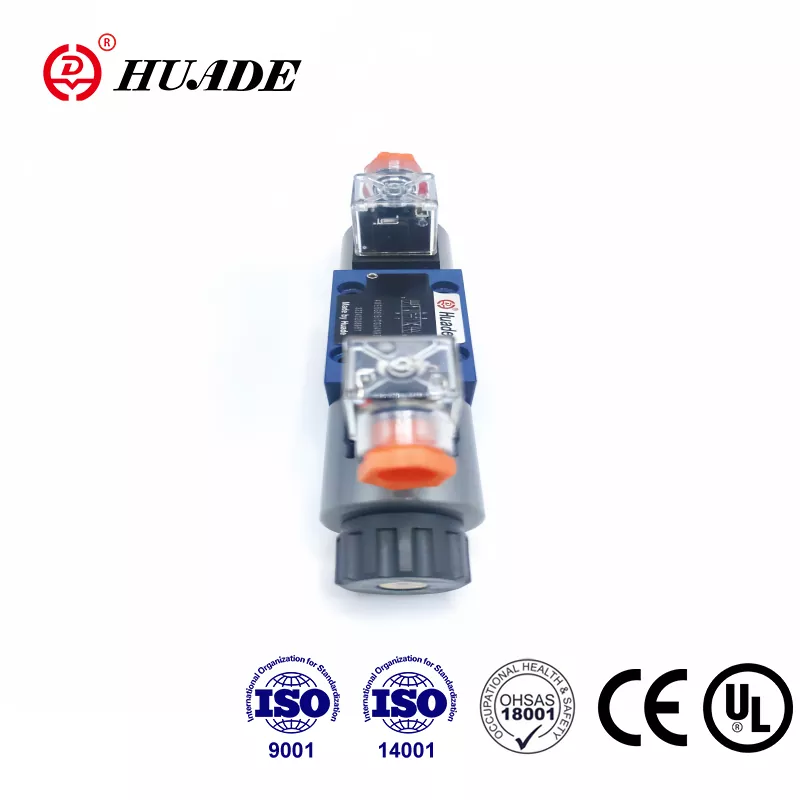

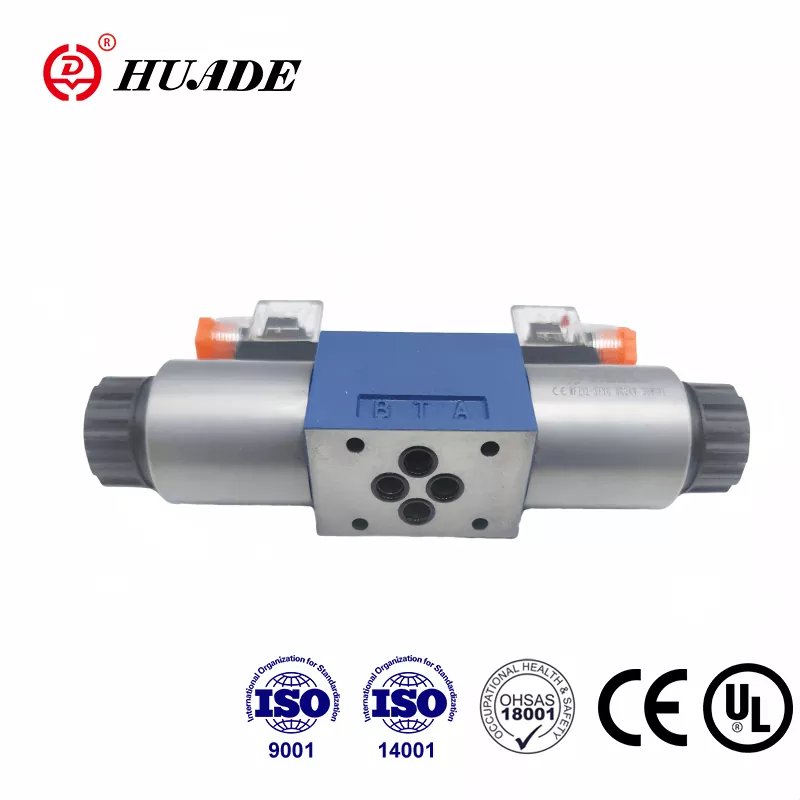

På grunn av det to langsiktige samarbeidet med Rexroth fra 1979, er Huade® 4We 6-serien Rirectional Spool Valve et rimelig alternativ til Rexroths samme modell. Det er en av de mest populære og mye brukte retningsventilene. Huade har 750 avansert utstyr importert fra hele verden og et strengt testsystem for å sikre overlegen ytelse av hydrauliske ventiler. FoU og produksjonsstyringssystem møter ISO9001, ISO14001 og ISO45001. Alle magnetventiler er CE -sertifisert. Huade® hydrauliske ventiler er mye brukt i ingeniør- og konstruksjonsmaskiner, metallurgi, maskinverktøy, miljøvern, skipsbygging, romfart, jernbanetransport, petroleum og petrokjemisk, militær industri og andre felt i Kina.
|
Hydraulisk |
|||
|
Maks. Betjente trykkporter A, B, P (MPA) |
opp til 35,0 |
||
|
Port t (㎫) |
21 (-); 16 (～) |
||
|
Med symboler A og B må port t brukes som avløpsport |
|||
|
Max.Flow (l/min) |
80 (-); 60 (～) |
||
|
Trykkvæske |
Mineraloljer eller fosfatester |
||
|
Viskositetsområde (mm2/s) |
2,8 ~ 500 |
||
|
Trykkvæske temperaturområde （℃） |
-30 ～+80 |
||
|
Grad av forurensning |
Maksimal tillatt grad av forurensning av hydraulisk væske til NAS 1638 Class9. |
||
|
Elektrisk |
|||
|
Spenningstype |
DC |
AC 50/60Hz |
|
|
Tilgjengelige spenninger (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Strømforbruk (W) |
30 |
||
|
Holding Power (VA) |
- |
50 |
|
|
Switch-on Power (VA) |
- |
220 |
|
|
Plikt |
kontinuerlig |
||
|
Byttetid til IS0 6403 |
På (ms) |
25 til 45 |
10 til 20 |
|
Av (MS) |
10 til 25 |
15 til 40 |
|
|
Beskyttelse til din |
IP 65 |
||
|
Byttefrekvens (sykluser/h) |
opp til 15000 |
opp til 7200 |
|
|
Med elektriske tilkoblinger beskyttelseslederen (PE) |
|||
Funksjoner:
▶ Direkte magnetventilaktuerte retningsbestemmelsesventil Høy ytelse versjon
▶ Våtstift DC eller AC -solenoider med flyttbar spole
▶ Mensoidspole kan roteres gjennom 90 °
▶ Det er ikke nødvendig å åpne det trykkt stramme kammeret når du skifter spolen
▶ Elektriske tilkoblinger enten som individuelle eller sentrale tilkoblinger
▶ Håndoverstyring, valgfritt
▶ Portingmønster til DIN 24 340 Form A, ISO 4401 og Cetop - RP 121H
Søknad:
Retningsventiler av type 4we 6 d er magnetventiler retningsbestemte retningsventiler. De kontrollerer start, stopp og retning av en væske.
I hovedsak består retningsbestemmelsesventilene av hus (1), en eller to magnetventiler (2), kontrollspolen (3) og en eller to returfjærer (4). I den de-energiserte tilstanden holdes kontrollspolen (3) i nøytral eller startposisjon ved hjelp av returfjærer (4) (bortsett fra impulsspoler). Kontrollspolen (3) aktiveres via våte pin-magnetventiler (2). Kraften til solenoidene (2) virker via stempelet (5) på kontrollspolen (3) og skyver dette fra sin nøytrale posisjon til den nødvendige sluttposisjonen. Dette gir frie strømning fra P til A og B til T eller P til B og A til T.
Når magnetventilen (2) er avansert, returneres kontrollspolen (3) til sin nøytrale stilling ved hjelp av returfjærene (4).
En valgfri håndoverstyring (6), tillater bevegelse av kontrollspolen (3) uten å gi et magnetventil.
Strukturdiagram over vi 6 61b
