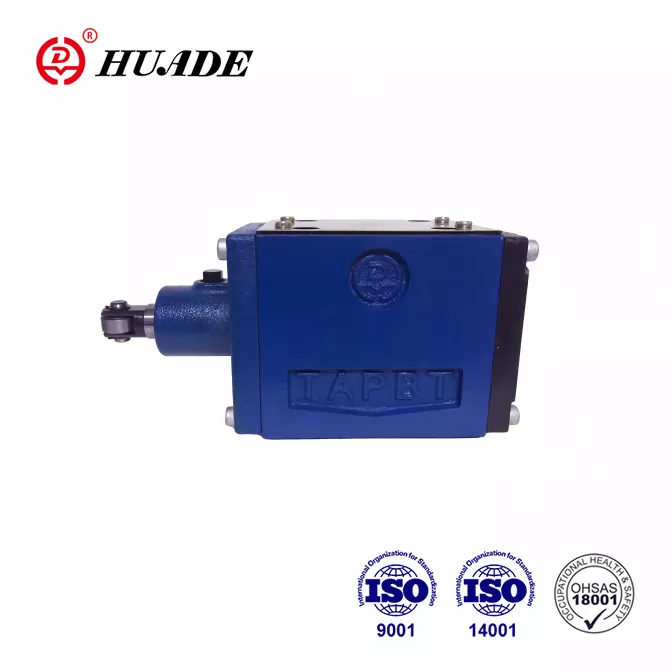

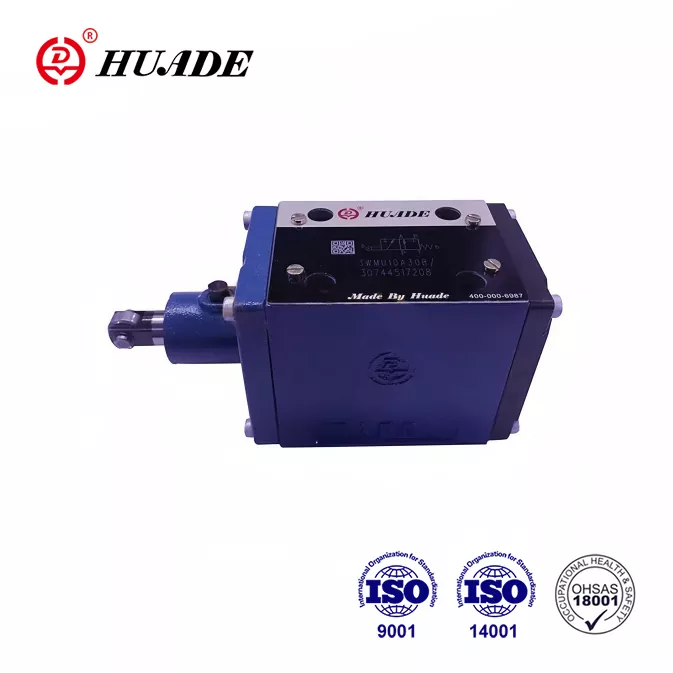

Retningskontrollventil WMU

• Produktfunksjoner: Direkte operert spoleventil, justerbar rulledrift, Rexroth-kompatibel design
• Spesifikasjoner: Størrelse 6/10, maks trykk 31,5MPA, strømmer opp til 60/120 l/min
• Søknader: Militærindustri, industrielle hydrauliske systemer, tunge maskiner

Send forespørsel PDF-nedlasting

produktbeskrivelse

Samarbeid med Rexroth for to ganger fra 1979, har Huade innlemmet nyskapende teknologi fra Rexroth. Huade® WMU -ventil kan erstatte den samme modellen som tilbys av Rexroth. Det er konkurransedyktig med god kvalitet og lavere pris. Alle retningsventiler har ett års garanti, og i løpet av garantiperioden kan du glede deg over gratis vedlikeholdstjenester. Huade driver mer enn 750 stykker produksjonsutstyr importert fra USA, Japan, Tyskland og Sveits. Det legger stor stress på kvaliteten. Fabrikken har passert ISO9001, ISO14001 og OH SAS18001. Huade® hydrauliske ventiler er mye brukt i militærindustrien og andre felt på grunn av den overlegne ytelsen.

Produktparameter for retningsbestemmelsesventilen WMU

Størrelse		6		10
Maksimum Arbeidstrykk	Port A. B. P (㎫)	til 31,5
	port t (㎫)	til 6		til 16
I symboler A og B må T -porten brukes som avløpsforbindelse Hvis driftstrykket er over trykket som er tillatt ved T -porten
Maksimal flyt (l/min)		opptil 60		opptil 120
Flow tverrsnitt (Kontrollposisjon 0		For symbol Q, 6% av det nominelle tverrsnittet
		For symbol W, 3% av nominelt tverrsnitt
Trykkvæske		Mineraloljer (for NBR -tetning) eller Fosfatester (for FPM -tetning)
Trykkvæske temperaturområde （℃）		-30 ～+80
Viskositetsområde (mm2/s)		2,8 til 500
Vekt (kg)		ca.1.4 100 til 121		ca.3.3
Driftskraft ved rullespaken		Ved null tanktrykk	100 til 121	To posisjonsventil	70 til 140
(N)		ved et press	184 til 205	Tre posisjonsventil	70 til 175

Produktfunksjon for retningsstyringsventil WMU

Funksjoner:

▶ Direkte betjente retningsspoleventil med justerbar rulledrift

▶ Rullespaken kan tråkket i 90 °

▶ Radiale krefter absorberer pålitelig (opptil 30 °)

▶ 19 typer standard spolefunksjon

Funksjoner, seksjon og symboler på retningsbestemmelsesventilen WMR

WMU retningsventiler er rulledrevne retningsventiler. De består i utgangspunktet av huset (1), rullespaken (2), kontrollspolen (3) og returfjæren (4).

Det kreves en plug-in-gass hvis strømning er større enn den tillatte verdien kan oppstå mens ventilspolen kommer fra en posisjon til en annen. Plug-in-åpningen er montert i P-porten til retningsventilen.

På grunn av begrensningen av arbeidsforholdene, kan strømningshastigheten til ventilen overstige strømningshastigheten som er spesifisert på de karakteristiske kurvene under bytteprosessen. I dette tilfellet kreves en gass. Den er installert i P -porten eller oljekretsen på ventilen.
