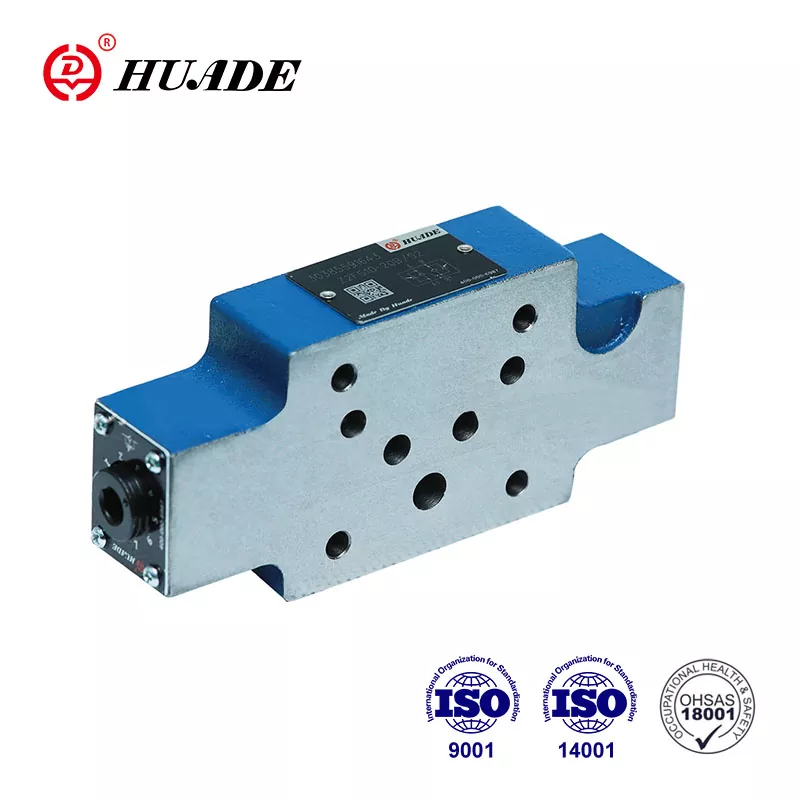

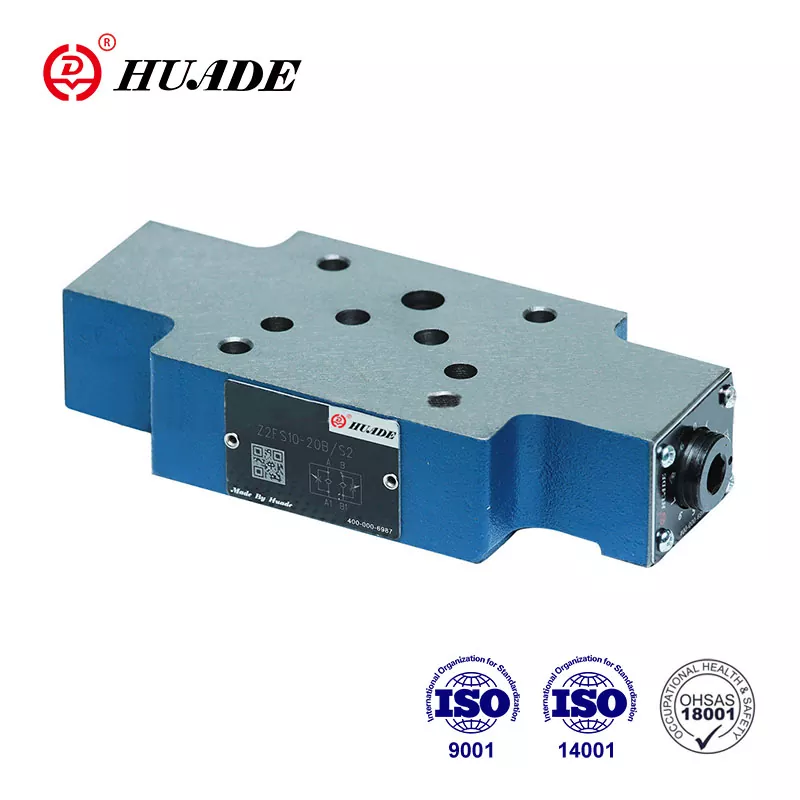

Doble gass-/tilbakeslagsventiler Z 2 FS10...20B/... er i sandwich-platedesign. De kan settes sammen vertikalt. Gjennom å introdusere banebrytende teknologi fra Rexroth, kan Huade® Z2FS 10 nå samme nivå som Rexroth-produkter når det gjelder ytelse, kvalitet og kompatibilitet. Huade® strupeventiler har vunnet bred markedsanerkjennelse og brukertillit.
|
Størrelse |
10 |
|
Maksimal strømning (L/min) |
160 |
|
Maksimalt arbeidstrykk (MPa) |
31.5 |
|
Trykkvæske |
Mineralolje (for NBR-tetning), eller fosfatester (for FPM-tetning) |
|
Viskositetsområde (mm²/s) |
10 til 800 |
|
Væsketemperaturområde (℃) |
-30 til +80 |
Funksjoner:
▶ Sandwich tallerken design
▶ Porteringsmønster til DIN 24 340, fra A, ISO 4401 og CETOP - RP 121H
▶ Begrensning av hoved- eller pilotstrøm for to serviceporter
▶ Måler inn eller måler ut kontroll.
Søknad:
Dobbeltgass-tilbakeslagsventiler Z2FS 10 brukes for å begrense hoved- eller pilotoljestrømmen ved en eller to serviceporter. To symmetrisk anordnede gass-/tilbakeslagsventiler begrenser strømmen (ved hjelp av justerbare gassspoler) i én retning og tillater fri returstrøm i den andre. retning.
Ventiler type Z 2 FS10...20B/... er dobbel strupe-/tilbakeslagsventiler i sandwich plate design.
Hovedstrømsbegrensning
Den doble gass/tilbakeslagsventilen er montert mellom retningsventilen og underplaten for å endre hastigheten til en aktuator (hovedstrømsbegrensning).
Pilotstrømbegrensning
Når det gjelder pilotstyrte retningsventiler, kan dobbeltgass-/tilbakeslagsventilen brukes som pilotchokejustering (pilotstrømbegrensning). I dette tilfellet monteres den mellom hovedventilen og pilotventilen.
Oppbygning av dobbel strupe/tilbakeslagsventil, Type Z 2 FS10...20B
Prinsippet for hydrauliske systemer av Z 2 FS10...20B
