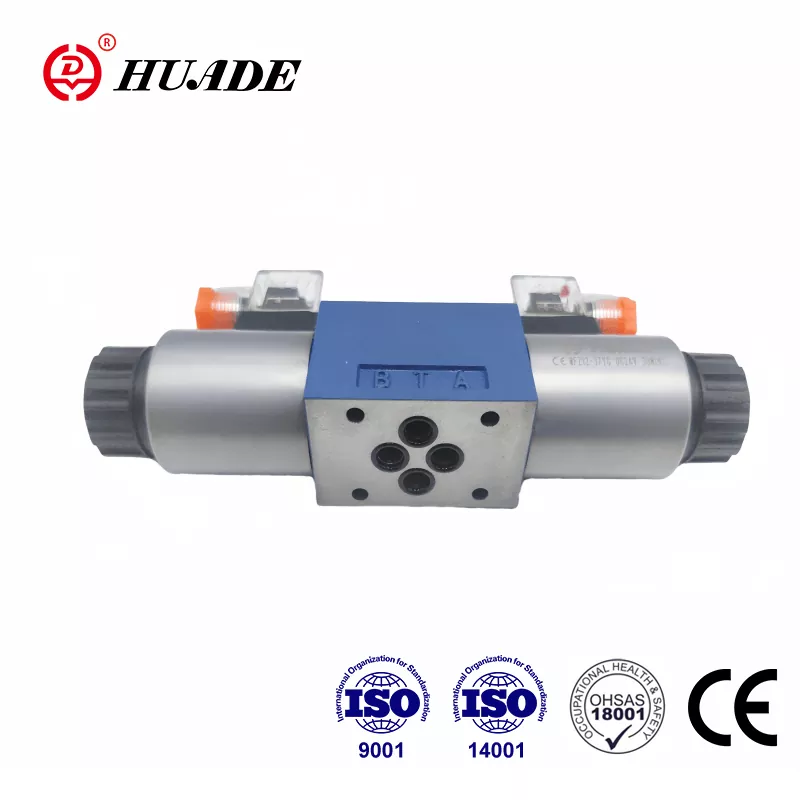

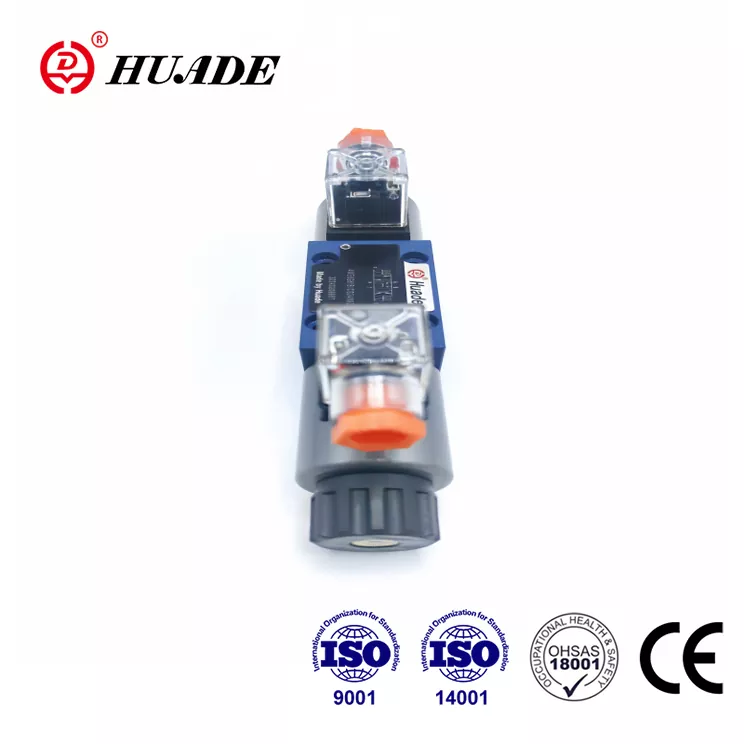

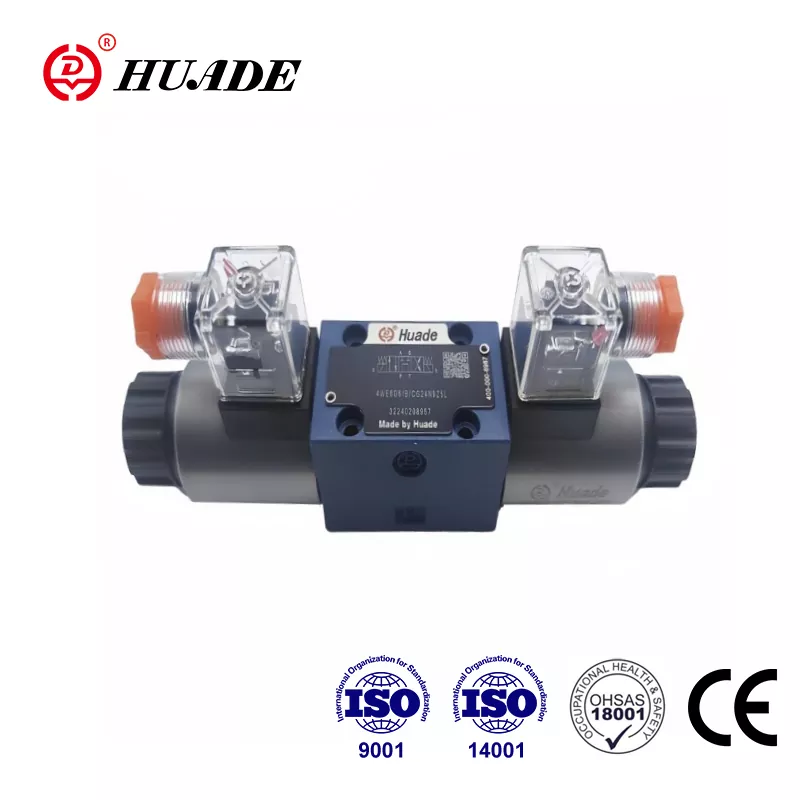

Huade Hydraulics '4We6 -serie bruker de samme produksjonsstandardene som Rexroth, som kan erstatte Rexroth retningsventil 4We6 -serien. Huades 4We6-serie er en solenoiddrevet, 4-veis/3-posisjons retningsstyringsventil designet som en direkte erstatning for Rexroths tilsvarende serie. Med identiske portingdimensjoner og ytelsesparametere, sikrer retningsventil 4We6 sømløs integrasjon i eksisterende hydrauliske systemer mens du tilbyr 20-30% kostnadsbesparelser.
| Hydraulisk | |||
| Maks. Betjente trykkporter A, B, P (MPA) | opp til 35,0 | ||
| Port t (㎫) | 21 (-); 16 (～) | ||
| Med symboler A og B, må port t brukes som en avløpsport hvis driftstrykket er over det tillatte tanktrykket. | |||
| Max.Flow (l/min) | 80 (-); 60 (～) | ||
| Trykkvæske | Mineraloljer eller fosfatester | ||
| Viskositetsområde (mm2/s) | 2,8 ~ 500 | ||
| Trykkvæske temperaturområde （℃） | -30 ～+80 | ||
| Grad av forurensning | Maksimal tillatt grad av forurensning av hydraulisk væske til NAS 1638 Class9. Vi anbefaler derfor et filter med en minimum retensjonshastighet på β10≥75 | ||
| Elektrisk | |||
| Spenningstype | DC | AC 50/60Hz | |
| Tilgjengelige spenninger (V) | 12, 24, 42, 60, 96 | 42, 110, 120, 230 | |
| 110, 180, 205, 220 | 50/60Hz | ||
| Strømforbruk (W) | 30 | ||
| Holding Power (VA) | - | 50 | |
| Switch-on Power (VA) | - | 220 | |
| Plikt | kontinuerlig | ||
| Byttetid til IS0 6403 | På (ms) | 25 til 45 | 10 til 20 |
| Av (MS) | 10 til 25 | 15 til 40 | |
| Beskyttelse til din | IP 65 | ||
| Byttefrekvens (sykluser/h) | opp til 15000 | opp til 7200 | |
▶Type:Magnetaktuert, spoletype retningsventil
▶Posisjoner/porter:4-veis, 3-posisjon
▶Trykkvurdering:Opptil 315 bar
▶Strømningskapasitet: opptil 80 l/min
▶Spenningsalternativer:24V DC / 110V AC / 220V AC
▶Portstørrelse:NG6
▶Forseglingsmaterialer:NBR/FKM
Fordeler vs. Rexroth
✔Huades retningsventiler 4We6 kan helt utskiftes med den samme serien som tilbys av Rexroth, for eksempel matchende monteringsdimensjoner, porting og elektriske kontakter.
✔ Huades retningsventiler 4We6 er mer kostnadseffektive når det gjelder lokalproduksjon reduserer ledetid og priser.
✔ Huade har strengt QC -inspeksjonssystem, som alle produkter vil være 100% testet for lekkasje, trykkstabilitet og syklusliv.
Typiske applikasjoner
Huades dieksjonelle kontrollvaver 4We6 er veldig brukt i mobile hydraulikk, industrielle maskiner og fornybare energisystemer ECT.

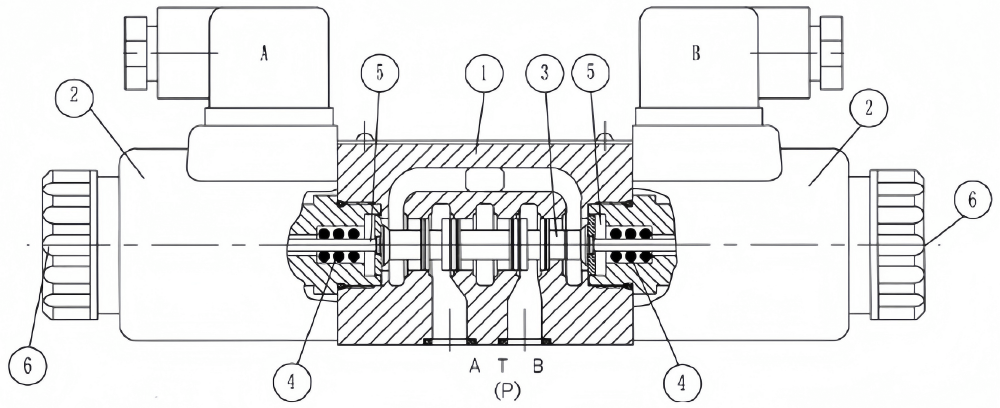

Strukturdiagram over 4we6 61b

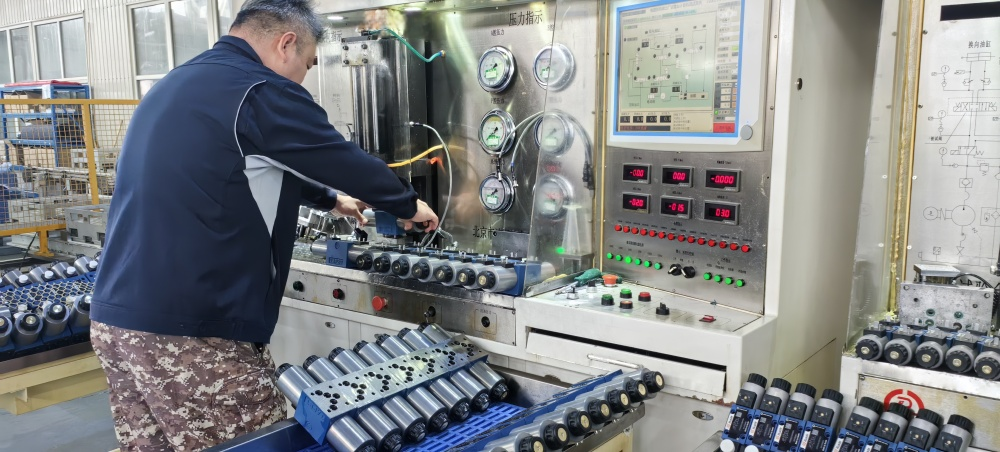

Stresstesting

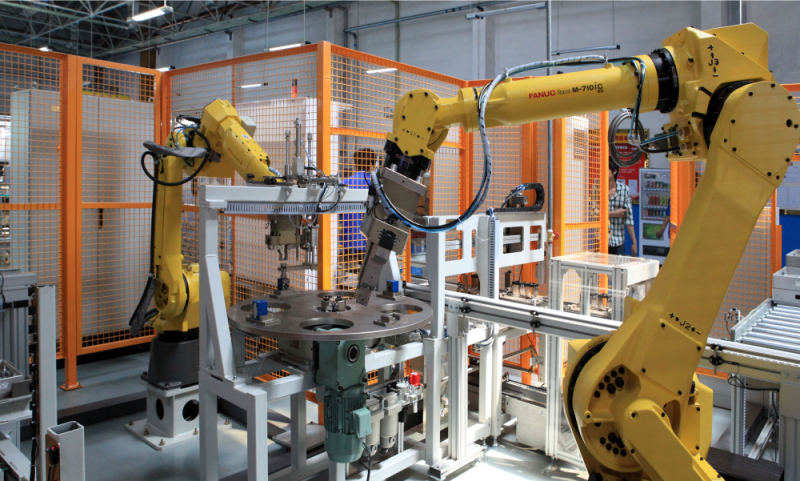

Automatisk manipulator
