Strømningskontrollventiler er som trafikklysene i den industrielle verden. Akkurat som trafikklys kontrollerer strømmen av biler i travle gater, kontrollerer disse ventilene strømmen av væsker, gasser og damp i rør og systemer. Enten du pumper vann, flytter olje gjennom rørledninger eller kontrollerer lufttrykket i maskiner, sørger strømningskontrollventiler for at alt beveger seg med akkurat riktig hastighet og trykk.
Hva er strømningskontrollventiler?

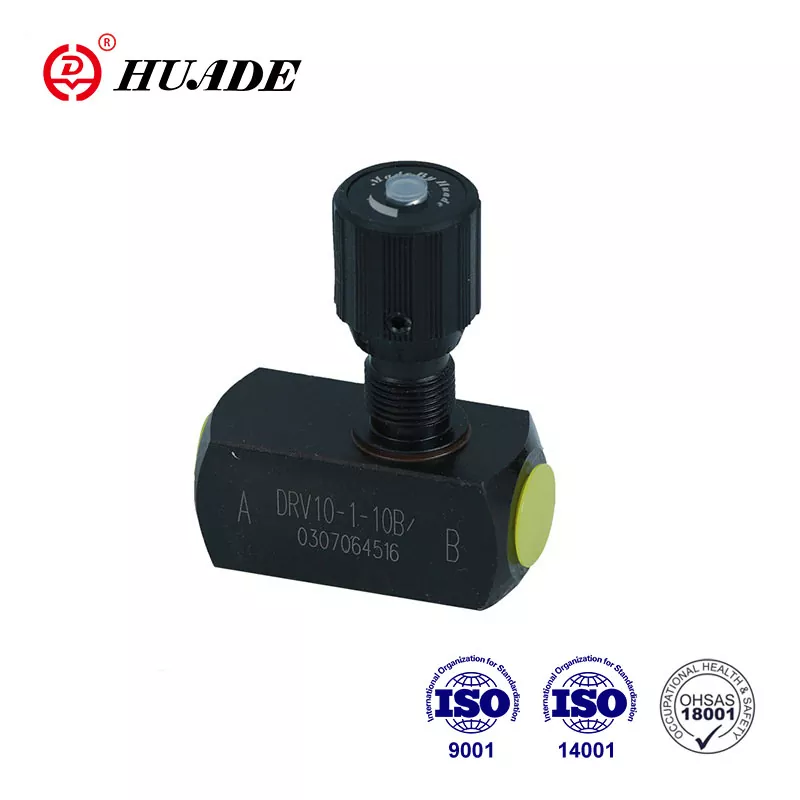

En strømningskontrollventil er en enhet som kontrollerer hvor mye væske som strømmer gjennom et rør eller system. Tenk på det som en kran på kjøkkenet ditt – du kan snu den for å la mer eller mindre vann strømme ut. Men strømningsreguleringsventiler er mye mer presise og kan fungere automatisk uten at noen dreier dem for hånd.
Disse ventilene har fire hovedoppgaver:
Hastighetskontroll:De kontrollerer hvor raskt ting beveger seg i hydrauliske systemer, som armene til anleggsutstyr.
Flytdistribusjon:De deler strømningen mellom forskjellige baner, som å dele vann til forskjellige sprinklersoner i hagen din.
Strømningsbeskyttelse:De hindrer for mye væske i å strømme, noe som kan skade utstyret.
Trykkkontroll:De holder trykket i systemene stabilt og trygt.
Hvordan fungerer strømningskontrollventiler?
Grunnideen er enkel: ved å gjøre åpningen mindre eller større kan du kontrollere hvor mye væske som strømmer gjennom. Det er som å legge tommelen over enden av en hageslange – jo mindre åpningen er, jo mindre vann kommer ut (men det kommer raskere ut).
Strømningskontrollventiler fungerer på flere måter:
- Fast åpning:Noen ventiler har en innstilt åpningsstørrelse som ikke endres.
- Variabel åpning:Andre kan justere åpningsstørrelsen basert på forholdene.
- Trykkkompensasjon:Smarte ventiler justeres automatisk for å holde strømmen jevn selv når trykket endres.
- Elektronisk kontroll:Moderne ventiler bruker datasignaler for å gjøre svært presise justeringer.
Typer strømningskontrollventiler
Etter kompensasjonsmetode
Ikke-trykkkompenserte ventiler
Dette er den enkleste typen. De har en fast eller justerbar åpning, men strømmen endres når trykket endres. De fungerer best når systemtrykket holder seg ganske jevnt. De er billige og enkle, men ikke veldig presise når forholdene endrer seg.
Trykkkompenserte ventiler
Disse ventilene er smartere. De har spesielle deler som automatisk justerer åpningen for å holde strømmen jevn selv når trykket endres. De er nøyaktige ned til 3-5 % og fungerer utmerket når systemtrykket går mye opp og ned.
Pilotbetjente ventiler
Disse bruker en liten "pilot"-ventil for å styre en større hovedventil. De er veldig responsive og fungerer godt for applikasjoner med høy flyt der du trenger raske endringer.
Etter strukturtype
Kuleventiler
Disse har en ball med et hull gjennom. Når du snur ballen, kan du åpne eller lukke strømningsbanen. De er gode for rask av/på-kontroll og tetter veldig godt. Du finner dem i oljeraffinerier og varmesystemer. Imidlertid er de ikke de beste for fin flytkontroll.
Sommerfuglventiler
Disse har en skive som roterer for å kontrollere flyten. De er lette og skaper lite trykkfall. De fungerer godt for store rør og vannsystemer. De er kompakte, men tetter ikke perfekt ved høyt trykk.
Nåleventiler
Disse har en spiss nål som passer inn i et kjegleformet sete. De gir svært presis kontroll og er perfekte for små, nøyaktige justeringer. Du vil se dem i laboratorier og analytisk utstyr. De er veldig presise, men håndterer bare små strømmer.
Klodeventiler
Dette er arbeidshester for flytkontroll. De har god flytkontrollevne og fungerer i mange applikasjoner som kjemiske anlegg, kraftverk og oljeraffinerier. De skaper mer trykkfall, men gir utmerket kontroll.
Portventiler
Disse har en flat port som glir opp og ned. Når de er helt åpne, skaper de svært lite trykkfall. De brukes hovedsakelig for av/på-kontroll, ikke flytkontroll. Du finner dem isolerende deler av rørsystemer.
Membranventiler
Disse bruker en fleksibel diafragma for å kontrollere flyten. De tetter perfekt og motstår korrosjon godt. De er perfekte for farmasøytisk og matforedling der du ikke kan ha noen lekkasjer. De har trykk- og temperaturgrenser.
Klemventiler
Disse klemmer et fleksibelt rør for å kontrollere strømmen. De er økonomiske og gode for håndtering av slurry med faste partikler. Gruvedrift og renseanlegg bruker dem ofte. De er billige, men har trykk- og temperaturgrenser.
Etter aktuatortype
Pneumatiske aktuatorer
Disse bruker trykkluft for å betjene ventilen. De er pålitelige, raske og økonomiske. De fungerer utmerket der det ikke er strøm tilgjengelig og kan sykle millioner av ganger. De har imidlertid begrenset kraft og kortere levetid enn andre typer.
Elektriske aktuatorer
Disse bruker elektriske motorer (AC eller DC) for å betjene ventiler. De er veldig effektive, rene, stillegående og presise. Du kan fjernstyre dem, og de sparer energi. De koster mer i utgangspunktet og kan overopphetes med hyppige justeringer.
Hydrauliske aktuatorer
Disse bruker hydraulikkvæske for kraft. De produserer veldig høy kraft og varer lenge. De er perfekte for tunge applikasjoner, men skaper komplekse systemer med potensiell lekkasjerisiko.
Hvor brukes strømningsreguleringsventiler?
Hydrauliske systemer
I anleggsutstyr som gravemaskiner og bulldosere, kontrollerer strømningskontrollventiler hvor raskt armene og skuffene beveger seg. De distribuerer også hydraulisk kraft til forskjellige funksjoner og holder systemtrykket trygt.
Pneumatiske systemer
I luftdrevne systemer styrer disse ventilene hvor raskt luftsylindere strekker seg ut og trekkes tilbake. De forhindrer rykkende bevegelser og reduserer slitasje på utstyr.
Olje og gass
Kontroller strømmen i rørledninger, administrer væskenivåer i separasjonstanker, og reguler trykket gjennom systemene.
Vannbehandling
Distribuer vann i byene, hindre overforbruk og kontroller behandlingsprosesser.
Kjemisk og farmasøytisk
Bland ingrediensene nøyaktig, kontroller reaksjonshastigheter og opprettholde produktkvaliteten.
Produksjon
Kontroller hastigheter i automatisert utstyr, administrer hydrauliske presser og koordiner flere maskinfunksjoner.
Mat og drikke
Kontroller ingrediensflyter, administrer temperaturer og oppretthold sanitære forhold.
Spesielle miljøer
- Etsende miljøer:Bruk spesielle materialer som rustfritt stål for å motstå kjemisk angrep.
- Eksplosive områder:Bruk eksplosjonssikre design sertifisert for farlige steder.
- Høy temperatur/trykk:Spesielle design håndterer ekstreme forhold trygt.
- Sanitærapplikasjoner:Møt strenge renslighetsstandarder for mat- og narkotikaproduksjon.
Kalkulator for størrelse på strømningskontrollventil
Hvordan velge riktig strømningskontrollventil
Å velge riktig ventil er som å velge riktig verktøy for en jobb. Du må vurdere flere faktorer:
Væskeegenskaper
- Hvilken type væske: væske, gass eller damp?
- Hvor tykk (viskøs) er den?
- Er det etsende eller rent?
- Hvilket temperaturområde?
- Hvilke trykknivåer?
Ytelseskrav
- Hvor mye flyt trenger du (minimum, normal, maksimum)?
- Hvor nøyaktig må kontrollen være?
- Hvor raskt må den reagere på endringer?
- Hva er justeringsområdet som trengs?
Systemintegrasjon
- Hvilken rørstørrelse og type?
- Hvordan kobles den til (flenset, gjenget, sveiset)?
- Hvilken type aktuator (luft, elektrisk, hydraulisk)?
- Hvilke styresignaler (analoge, digitale)?
Miljøforhold
- Driftstemperatur og fuktighet
- Sikkerhetskrav (eksplosjonssikker, brannsikker)
- Tilgjengelighet for vedlikehold
- Kostnadshensyn (initielle og driftsmessige)
Flytegenskaper
De fleste ventiler har ett av disse strømningsmønstrene:
Lineær:Flow øker jevnt med ventilåpning - bra for enkle bruksområder.
Lik prosentandel:Flow øker eksponentielt - brukes i 90 % av applikasjonene fordi det gir bedre kontroll.
Rask åpning:Små bevegelser skaper store flytendringer - brukes til på/av-applikasjoner.
Vedlikehold og feilsøking
Som enhver mekanisk enhet trenger strømningskontrollventiler regelmessig pleie for å fungere ordentlig.
Vanlige problemer
Strømningsproblemer
- Inkonsekvent flyt betyr vanligvis smuss, slitasje eller feil justering
- Lav strømning indikerer ofte blokkeringer eller slitte deler
- Varierende strømning antyder trykkproblemer eller ustabile kontrollsignaler
Lekkasjeproblemer
- Eksterne lekkasjer kommer fra slitte tetninger eller løse koblinger
- Interne lekkasjer skjer når ventilseter slites ut eller rusk blir fanget opp
- Pakningslekkasjer oppstår når tetninger rundt stammen blir gamle
Ytelsesproblemer
- Klistret drift antyder korrosjon, rusk eller mangel på smøring
- Langsom respons indikerer aktuatorproblemer eller styresignalproblemer
- Overdreven støy betyr vanligvis kavitasjon, vibrasjon eller turbulent strømning
Vedlikeholdsstrategi
Forebyggende vedlikehold
- Sjekk månedlig for lekkasjer, slitasje og korrosjon
- Test hydraulikkvæske og filtre kvartalsvis
- Smør bevegelige deler regelmessig
- Kalibrer og test ytelsen med jevne mellomrom
Tilstandsovervåking
- Bruk trykkmålere for å oppdage blokkeringer eller slitasje
- Overvåk strømningshastigheter for å identifisere ytelsesendringer
- Se temperaturer for å unngå skade
- Analyser vibrasjon for å fange opp mekaniske problemer tidlig
Feilsøkingsprosess
- Kontroller hver komponent systematisk
- Finn årsaken, ikke bare symptomene
- Kontroller ytelsen etter reparasjoner
- Hold detaljerte vedlikeholdsjournaler
Fremtiden for strømningskontrollventiler
Teknologi gjør strømningsreguleringsventiler smartere og mer effektive.
Smart ventilteknologi
Internet of Things (IoT) integrasjon
Moderne ventiler inkluderer sensorer for trykk, temperatur, strømning og vibrasjon. De samler inn data kontinuerlig og kan overvåkes eksternt via smarttelefoner eller datamaskiner. Skybaserte systemer analyserer disse dataene for å gi optimaliseringsforslag.
Kunstig intelligens-applikasjoner
AI-algoritmer kan forutsi når ventiler trenger vedlikehold før de svikter. De justerer automatisk ventilinnstillingene basert på skiftende forhold og kan oppdage uvanlige driftsmønstre som kan indikere problemer.
Digital tvillingteknologi
Ingeniører lager virtuelle kopier av fysiske ventiler som simulerer ytelse og tillater testing i virtuelle miljøer. Dette bidrar til å optimalisere design og trene operatører uten å risikere ekte utstyr.
Industri 4.0-integrasjon
Systemtilkobling
Moderne ventiler kommuniserer ved hjelp av industrielle nettverk og behandler data lokalt for raskere respons. De integreres sømløst med produksjonssystemer og bruker standardiserte kommunikasjonsprotokoller.
Økt automatisering
Systemer opererer med minimal menneskelig innblanding, koordinerer flere ventiler automatisk og optimerer sin egen ytelse. De kan til og med diagnostisere og gjenopprette visse feil automatisk.
Bærekraftstrender
Energieffektivitet
Nye design gjenvinner energi fra trykkforskjeller, reduserer systemets energiforbruk gjennom presis kontroll og optimaliserer hele systemer for maksimal effektivitet.
Miljøkrav
Strengere reguleringer krever lavere utslipp, bærekraftige materialer, bedre resirkuleringsprogrammer og grønnere produksjonsprosesser.
Suksesshistorier fra den virkelige verden
Olje- og gassindustrien
Et stort rørledningsselskap installerte smarte strømningskontrollventiler som eliminerte manuelt vedlikehold i fem år, samtidig som de opprettholdt presis kontroll over flerfasevæsker.
Vannbehandling
Et byvannsystem brukte 24-tommers trykkreduserende ventiler for å beskytte distribusjonsrørene mens de opprettholder konsistent vanntrykk i hele byen.
Produksjon
Et samlebånd for biler forbedret produksjonsnøyaktigheten med 15 % etter installering av pneumatiske strømningskontrollventiler som kontrollerte robotens bevegelser nøyaktig.
Lær mer om strømningskontrollventiler
Hvis du ønsker å lære mer om strømningskontrollventiler, her er noen gode ressurser:
Nettbasert læring
- Pedagogiske YouTube-kanaler tilbyr detaljerte forklaringer med animasjoner
- Produsentnettsteder gir utvalgsguider og teknisk informasjon
- Bransjeforeninger tilbyr webinarer og tekniske artikler
Faglig utvikling
- Ventilprodusenter tilbyr opplæringskurs
- Ingeniørskoler tilbyr omfattende programmer
- Industrikonferanser inneholder den nyeste teknologien og applikasjonene
Hands-on erfaring
- Besøk messer for å se utstyrsdemonstrasjoner
- Delta på fabrikkomvisninger når det er mulig
- Bli med profesjonelle organisasjoner for nettverksbygging og læringsmuligheter
Strømningskontrollventiler er viktige komponenter som holder vår moderne verden i gang. Fra vannet som kommer ut av kranen til drivstoffet som strømmer gjennom rørledningene, sørger disse enhetene for at alt beveger seg med riktig hastighet og trykk.
Etter hvert som teknologien utvikler seg, blir strømningskontrollventiler smartere, mer effektive og mer miljøvennlige. De integrerer med digitale systemer, forutsier sine egne vedlikeholdsbehov og optimerer ytelsen automatisk.
Enten du er en ingeniør som velger ventiler for et nytt system, en tekniker som vedlikeholder eksisterende utstyr, eller bare er nysgjerrig på hvordan ting fungerer, vil forståelsen av strømningskontrollventiler hjelpe deg å sette pris på de komplekse systemene som støtter hverdagen vår.
Fremtiden for strømningskontrollventiler er lys, med innovasjoner innen smart teknologi, bærekraft og systemintegrasjon som fortsetter å forbedre ytelsen samtidig som miljøpåvirkningen reduseres. Ved å holde oss informert om denne utviklingen og følge beste praksis for valg og vedlikehold, kan vi sikre at disse kritiske komponentene fortsetter å tjene oss godt i årene som kommer.
