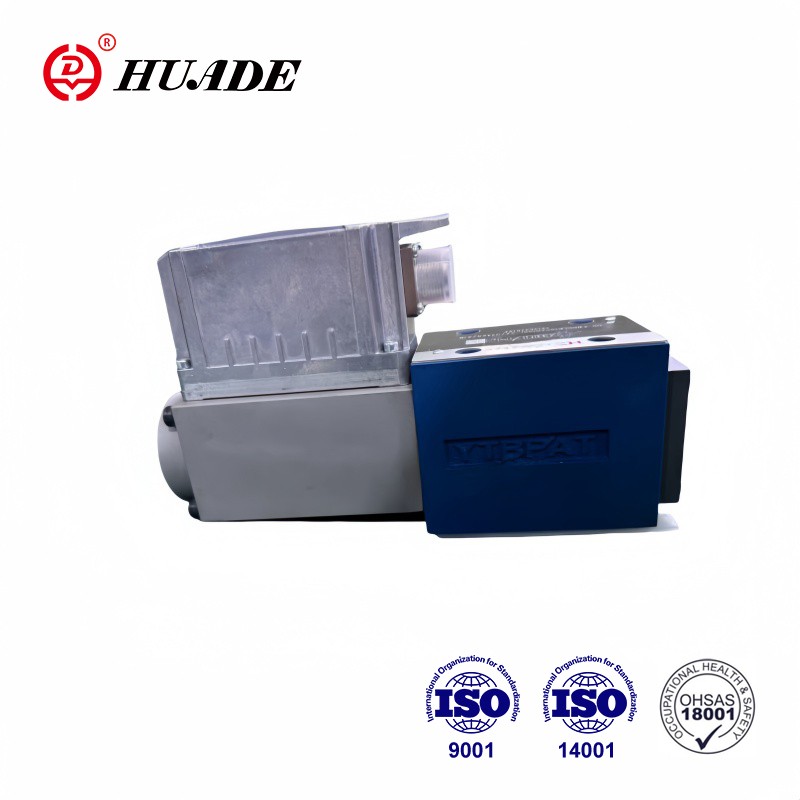

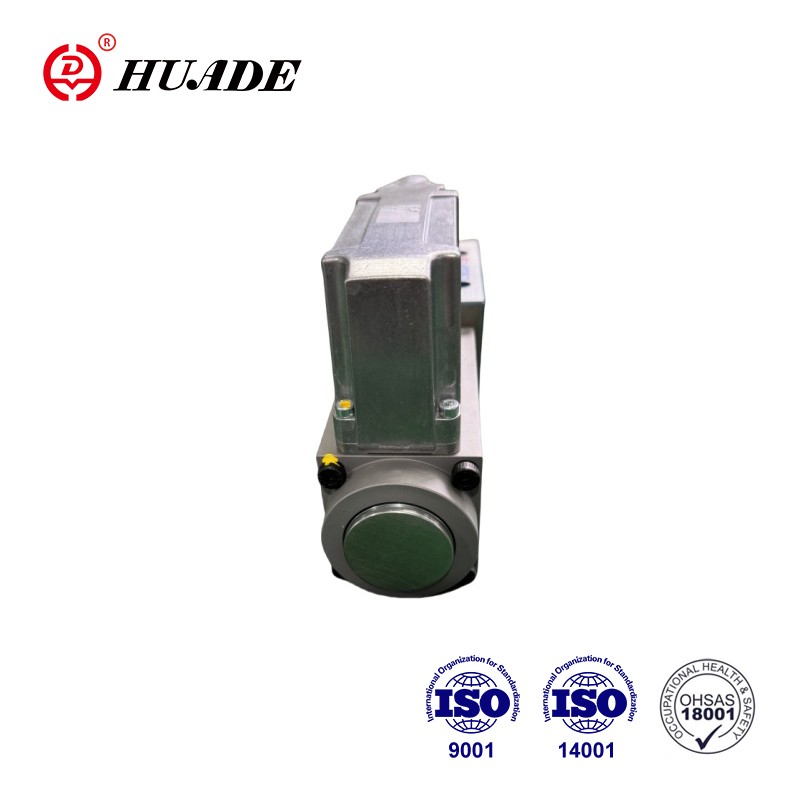

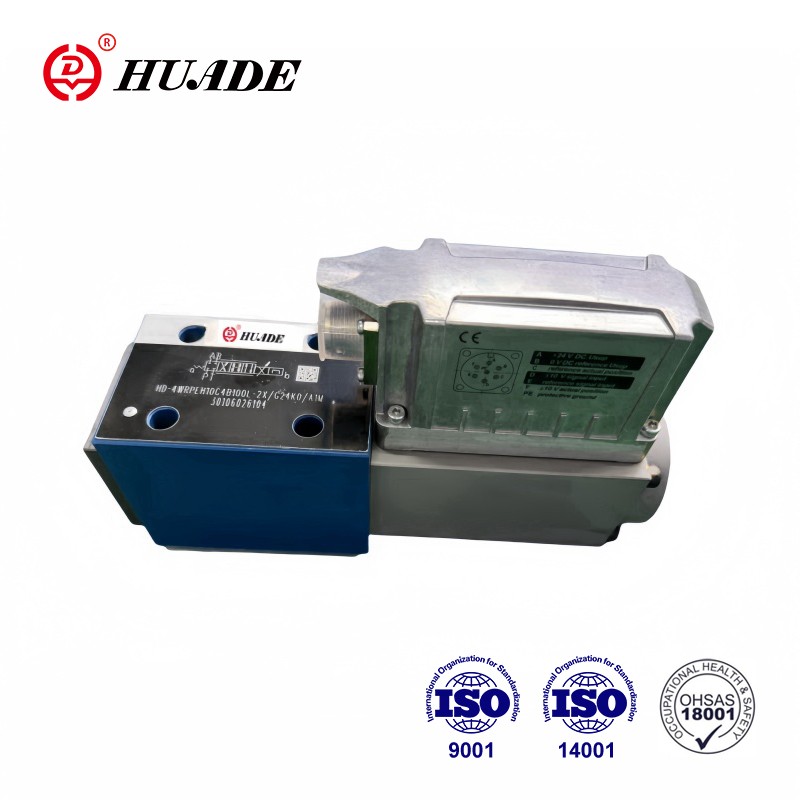

Proporsjonal servoventil 4WRpeh-2X

Denne ventilen 4WRpeh-2X er en proporsjonal ventil med direkte virker med integrert digital aksekontroller og Fieldbus-grensesnittet. Det er to størrelser, nemlig størrelse 6 og størrelse 10. 4WRpeh-2X er underplate montert. De integrerte elektroniske komponentene i 4WRpeh-2X sammenligner spesifiserte kontrollverdier med faktiske posisjonsverdier. Huades proporsjonale servoventil har vunnet stort rykte blant sine kunder på grunn av høy ytelse og lavere pris.

Produktparameter for proporsjonal servoventil 4WRpeh-2X

Produktfunksjon og anvendelse av proporsjonal servoventil 4WRpeh-2X

Funksjoner:

▶ Direkte kontrollerte kontro1 -ventiler NG6 og NG10 med servo kvalitetskontrollstempel og erme

▶ Ensidig operasjon, 4/4 feilsikker stilling i slått av

Betingelse:

-Integrert digital aksekontrollfunksjonalitet (IAC-R) for:

● Volumstrømningskontroll

● Posisjonskontroll

● Trykkkontroll

● P/Q -funksjon

● Slipp posisjon/trykk og posisjon/

Kraftforskrifter:

● NC-funksjonalitet (frittstående drift mulig)

-Analog og digitale grensesnitt for mål og faktiske verdier

● 4 x analoge sensorer (+/- 10 V eller 4..20 Ma) eller

● 1 x lengde målesystem (1VSS eller SSI) og 2 analog

Sensorer:

-Settpunkt forhåndsinnstilt/faktisk verdi tilbakemelding analog (strøm eller spenning) eller via feltbuss

- analoge/digitale innganger/utganger konfigureres

- Valgfritt Canopen, Modbus, Ethernet/IP, Ethercat og Profinet og andre bussprotokoller kan brukes med mainstream PLS, kontrollere, Orupper Computer Communication

Søknad:

Funksjonen til proporsjonal servoventil 4WRpeh-2X er at integrerte elektroniske komponenter sammenligner spesifiserte kontrollverdier med faktiske posisjonsverdier.

Seksjon og symbol på proporsjonal retningsventil 4WRKE-3X

Struktur:

Ventiler inkluderer hovedsakelig:

▷ Direkte kontrollert styringsventil med kontrollstempel og servo kvalitetshylse (1)

Proporsjonal elektromagnet med tilbakemelding av ventilkjernen (2)

▷ Integrert digital aksekontroller med analoge og digitale sensorgrensesnitt og FieldBus -tilkobling (3)

Ventilfunksjon:

Når det gjelder kontrollavvik, aktiveres spolen. På grunn av endringer i spolenes magnetiske kraft. Contro1 -ventilkjernen vil motstå fjæren for justering. Ventilspolestrøk og over gjeldende tverrsnittsareal. Direkte proporsjonalt med instruksjonssignalet. Når den forhåndsinnstilte kontrollverdien er 0, er det elektroniske elementet. Juster kontrollventilkjernen for å motstå fjærkraften og flytt den til midtposisjonen. I en inaktiv tilstand driver fjæren ventilkjernen å sette

det i en mislykket sikker posisjon.

-Bevegelsesaksens kontroller implementerer følgende kontrollfunksjoner

• Volumstrømningskontroll

• Posisjonskontroll

• Trykk/kraftkontroll

• Slippposisjon/trykk og posisjon/kraftkontroll

- Kommandoverdien kan legges inn gjennom det analoge grensesnittet (x1) eller inngang vi via bussgrensesnitt x4

-Den faktiske verdien kan leses gjennom det analoge grensesnittet (x1) eller oppnås gjennom bussgrensesnitt X4

- Kontrollparametere kan settes gjennom bussen

-Feildiagnose

Integrerte elektroniske komponenter muliggjør kontroll i følgende feilbetingelser, spolen mister effekten og kontrollventilkjernen går tilbake til feilsikre stilling.

• Strømningssvikt

• Ventilkjerneforskyvningssensor åpen kretsfeil

• Kommunikasjonssvikt

• 4-20MA kommandosignal åpen kretsfeil

• Feil i ekstern forskyvningssensor

• Feil i ekstern forskyvningssensor
