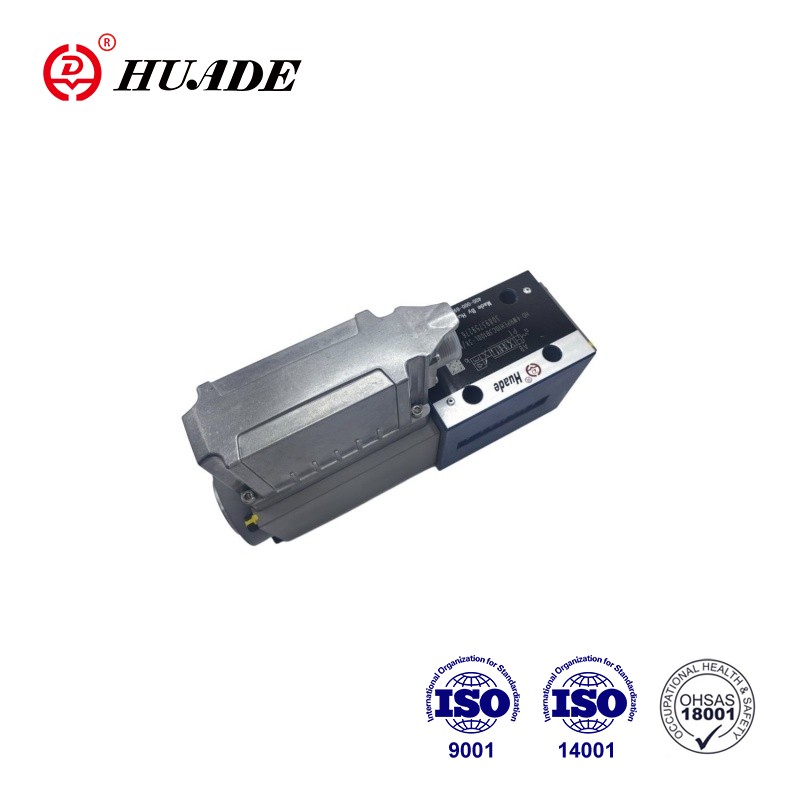

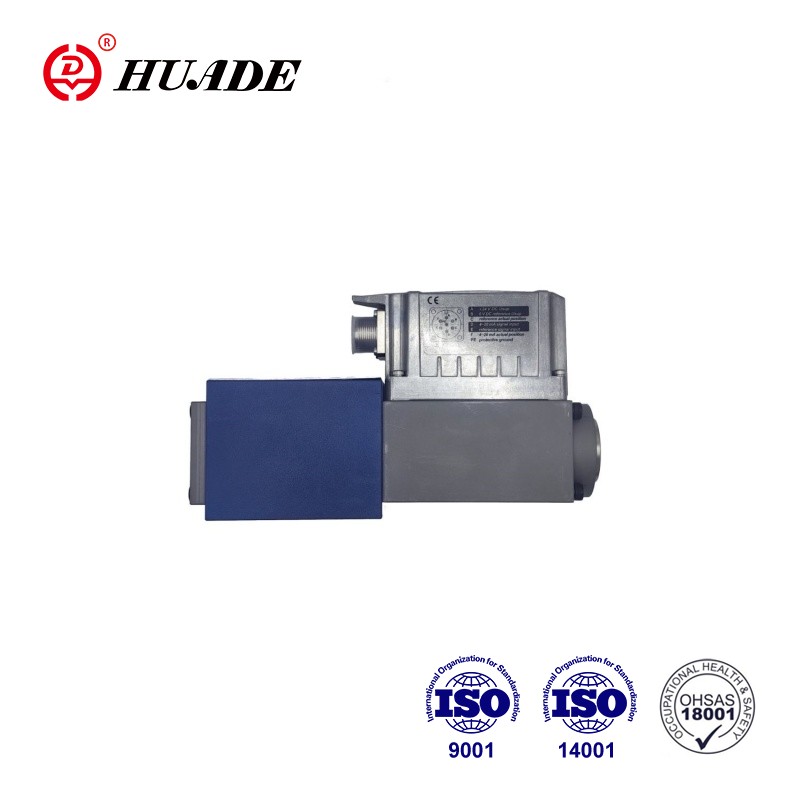

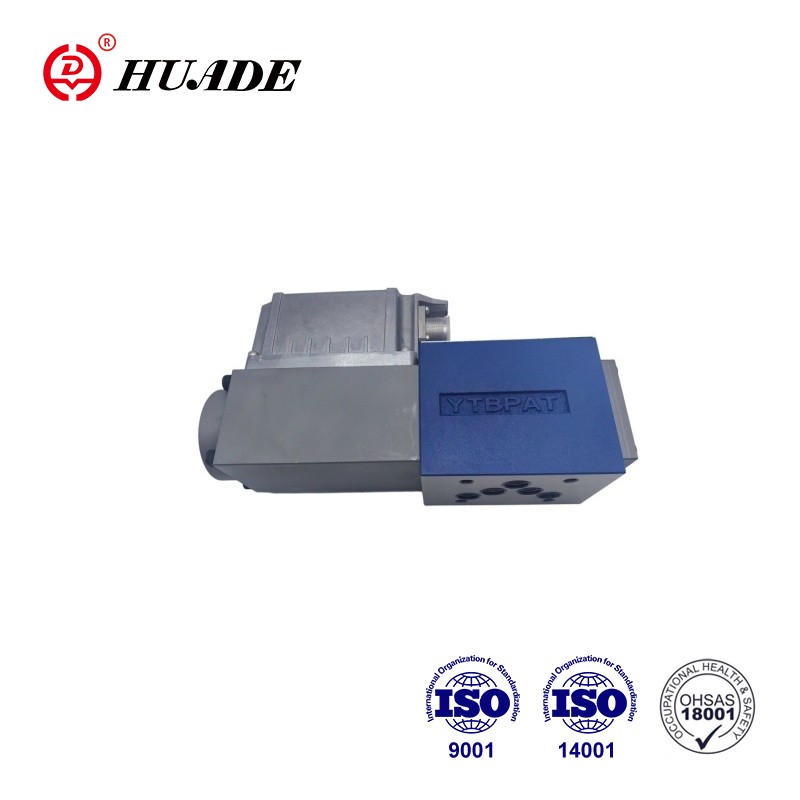

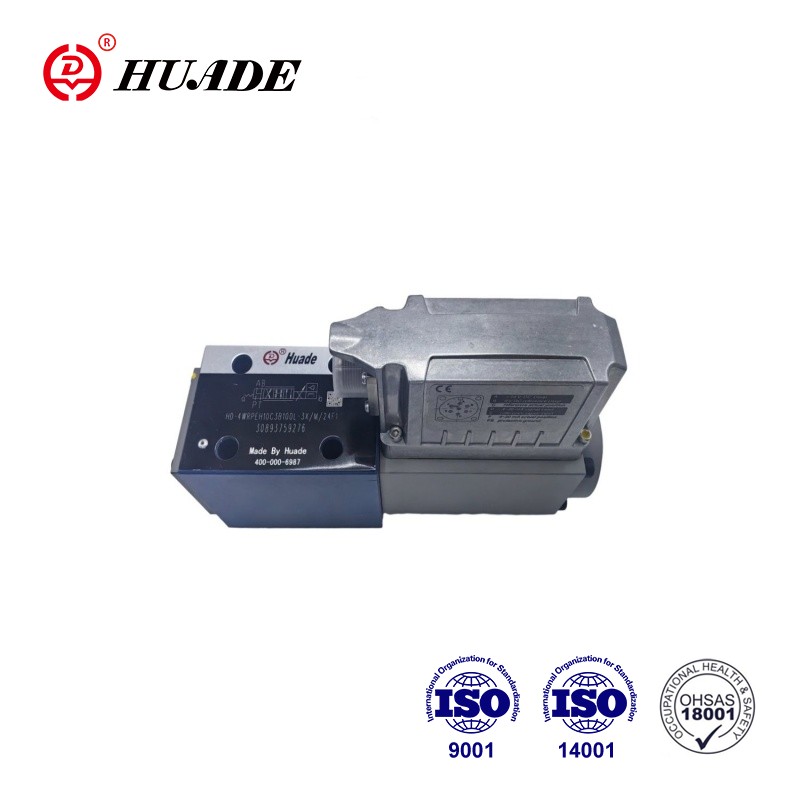

4WRpeh 10- 3x-ventilen er en direktevirkende retningsbestemt kontrollventil med tilbakemelding fra elektrisk stilling og integrert elektronikk (OBE). 4WRpeh 10- 3x er en underplatemontert ventil med høy responsnøyaktighet og er egnet for høypresisjonsposisjon, hastighet og trykkkontroll. Arbeidsprinsippet for den direktevirkende servo-proporsjonalventilen kan oppsummeres som: ventilkjernen er direkte drevet av elektromagnetisk kraft for å oppnå presis kontroll av væskestrømning og trykk.
Produktparameter for proporsjonal retningsservogentil 4WRpeh 10-3x
Tekniske data
General
Type tilkobling
Underplate -montering
Portingmønster
ISO 4401-05-04-0-05
Vekt (kg)
7.1
Installasjonsposisjon
Noen
Omgivelsestemperaturområdet (° C)
–20… +60
Transporttemperatur (° C)
–30… +80
Maksimal lagringstid (år)
1
Maksimal relativ fuktighet (ingen kondens) (%)
95
Beskyttelsesklasse i henhold til EN 60529
IP65 (hvis egnede og riktig monterte parringskontakter brukes)
Maksimal overflatetemperatur (° C)
150
MTTFD -verdi i henhold til EN ISO 13849 (år)
150 (for ytterligere detaljer se datablad 08012)
Sinus test i henhold til DIN EN 60068-2-6
10 ... 2000 Hz / maksimum på 10 g / 10 sykluser / 3 akser
Støytesting til DIN i 60068-2-64
20… 2000 Hz / 10 GRMS / 30 g topp / 30 min. / 3 akser
Transportsjokk ifølge DIN EN 60068-27
15 g / 11 ms / 3 støt / 3 akser
Sjokk i følge DIN EN 60068-27
35 g / 6 ms / 1000 sjokk / 3 akser
Samsvar
▶ CE i henhold til EMC -direktiv 2014/30/EU, testet i henhold til
Og 61000-6-2 og 61000-6-3
▶ ROHS -direktiv
2011/65/EU
Hydraulisk
Maksimalt driftstrykk
▶ Porter A, B, P (bar)
350
▶ Port t (bar)
250
Hydraulisk væske
Se tabell på side 7
Viskositetsområde
▶ Anbefalt (mm2/s)
20… 100
▶ Maksimal tillatt (mm2/s)
10… 800
Hydraulisk væsketemperaturområde (fløyting) (° C)
-20… +70
Maksimal antagelig grad av forurensning av den hydrauliske væsken; Renslighetsklasse i henhold til ISO 4406 (c)
Klasse 18/16/13
Rangert flyt (∆p= 35 bar per kontrollkant) (l/min)
50
100
Bruk av bruk (∆P) med hensyn til overgangen til Failsafe (verdier gjelder for en oppsummert kant)
▶ Symboler C3, C5, C (bar)
350
140
▶ Symboler C1, C4 (bar)
250
100
Produktfunksjon og anvendelse av proporsjonal retningsbestemt servoventil 4WRpeh 10-3x
Funksjoner:
▶ Pålitelig - bevist og robust design
▶ Safe-Fail-Safe Position of the Control Spool i avbrutt tilstand
▶ Energieffektivt - ingen etterspørsel etter pilotolje
▶ Høy kvalitet - Kontrollspole og hylse i servomakvalitet
▶ Fleksibel - egnet for posisjon, hastighet og trykkkontroll
▶ Presis - høy responsfølsomhet og liten hysterese
▶ IO-link-grensesnitt, valgfritt
▶ IO-link-grensesnitt, valgfritt. Bruk av ventilen med
Io-link som et avstengningselement opp til kategori 3,
PL D I følge EN 13849-1.
Søknad:
Proporsjonal retningsbestemt servoventil 4WRPEH10-3X er mye brukt innen industriell automatisering, ingeniørmaskiner og marin ingeniørfag.
Funksjon, seksjon og symbol på proporsjonal retningsservogentil 4WRpeh 6-3x
Oppsett
HD-4WRpeh høye responsventil består hovedsakelig av:
▶ Ventilhus med kontrollspole og hylse i servo
kvalitet (1)
▶ Kontroller magnetventil med posisjonstransduser (2)
(Eventuelt med elektronikkbeskyttelsesmembran (6))
▶ Ombord elektronikk (OBE) (3) med analog eller IO-link-grensesnitt (4) (valgfritt med demping
plate (5))
Funksjon
Den integrerte elektronikken (OBE) sammenligner den spesifiserte kommandoverdien med den faktiske verdien. I tilfelle kontrollavvik vil hjerneslagets magnetventoid bli aktivert. På grunn av den endrede solenoidkraften, justeres kontrollspolen mot våren. Tverrsnitt av hjerneslag/kontrollspole kontrolleres proporsjonalt med kommandoverdien. I tilfelle en kommandoverdi som forhåndsinnstiller 0, justerer elektronikken kontrollspolen mot våren til sentral stilling. I deaktivert tilstand er fjæren uendelig til et maksimum, og ventilen er i feilsikker stilling.
Sikkerhetsfunksjon (io-link stenging)
Ved å stenge av forsyningsspenningen på IO-Link-masteren (klasse B-port), pinner 2 og 5, kan IO-link-ventilen trygt slås av. Etter avstengning av forsyningsspenningen er kontrollspolen til ventilen satt til feilsikker stilling.
For også å garantere den hydrauliske forutsetningen for sikkerhetsavstengningen, må også overlappingen av kontrollspolen/ermet vurderes.
Tilstrekkelig overlapping er garantert med symbolene C3, C5, C4 og C1.
Den sikre avstengningen er ikke en del av IO-koblingsventilen og må tas i betraktning for sikker utforming av maskineriet.
Kontroller magnetavstengning
I tilfelle av følgende feil blir kontrollmagnete av energi av den integrerte elektronikken (OBE) og kontrollspolen er satt til å mislykkes-sikker posisjon:
▶ Faller under minimumsforsyningsspenningen
▶ Bare på grensesnittet "F1":
- Faller under minimumsstrømmenes kommandoverdi på 2 mA (inkluderer kabelbrudd på kommandoverdi -linjen (gjeldende sløyfe))
▶ Bare på grensesnittet "L1":
- Aktiver inaktiv, kommunikasjonsavbrudd
(vakthund)
-I tilfelle intern IO-koblingsfeil
▶ Bare på grensesnittet "C6":
- I tillegg slipp inaktiv
Dempende plate "D"
Dempingsplaten (5) reduserer akselerasjonen
Amplituder på elektronikk om bord (frekvenser> 300 Hz).
Legg merke til:
Å bruke dempingsplaten anbefales ikke for applikasjoner med hovedsakelig lavfrekvenseksitasjon <300 Hz.
Elektronikkbeskyttelsesmembran "-967"
- For å forhindre kondensatdannelse i huset til den integrerte elektronikken (OBE), kan en elektronikkbeskyttelsesmembran (6) brukes.
Anbefales for bruk utenfor bransjestandardforhold med høy luftfuktighet og luftfuktighet og
