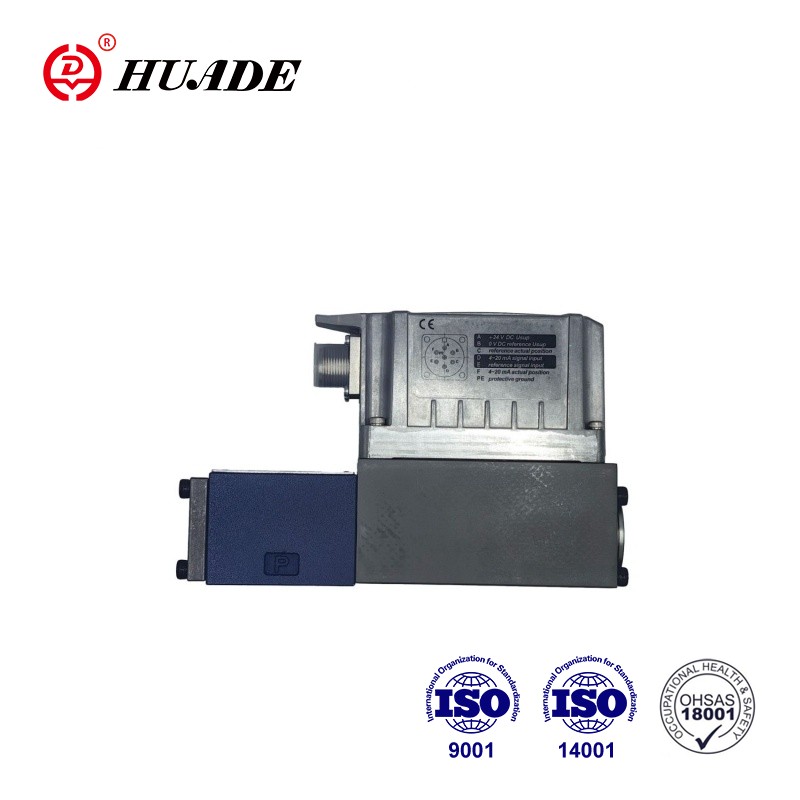

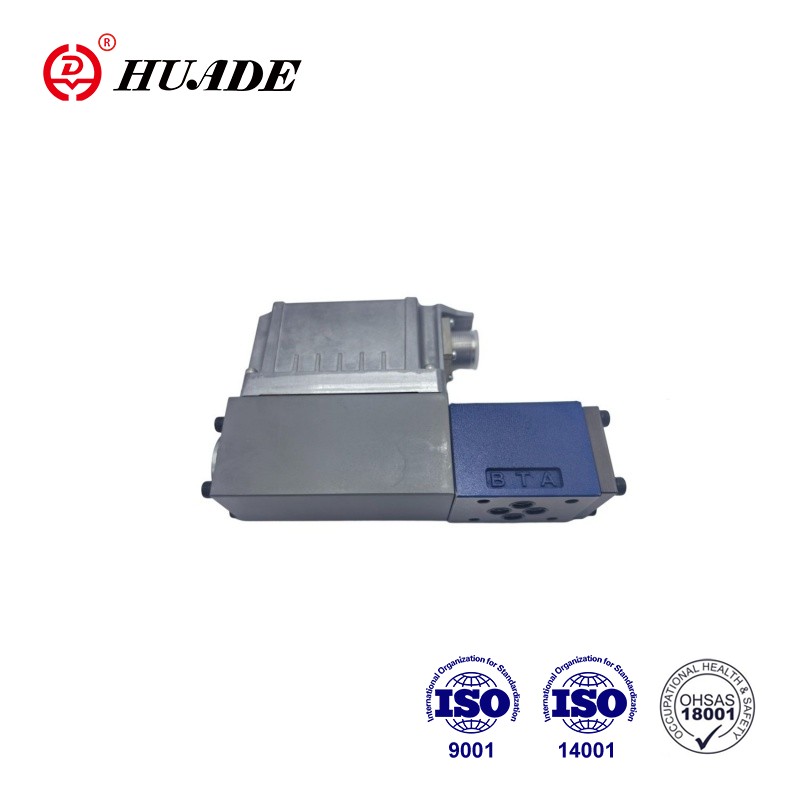

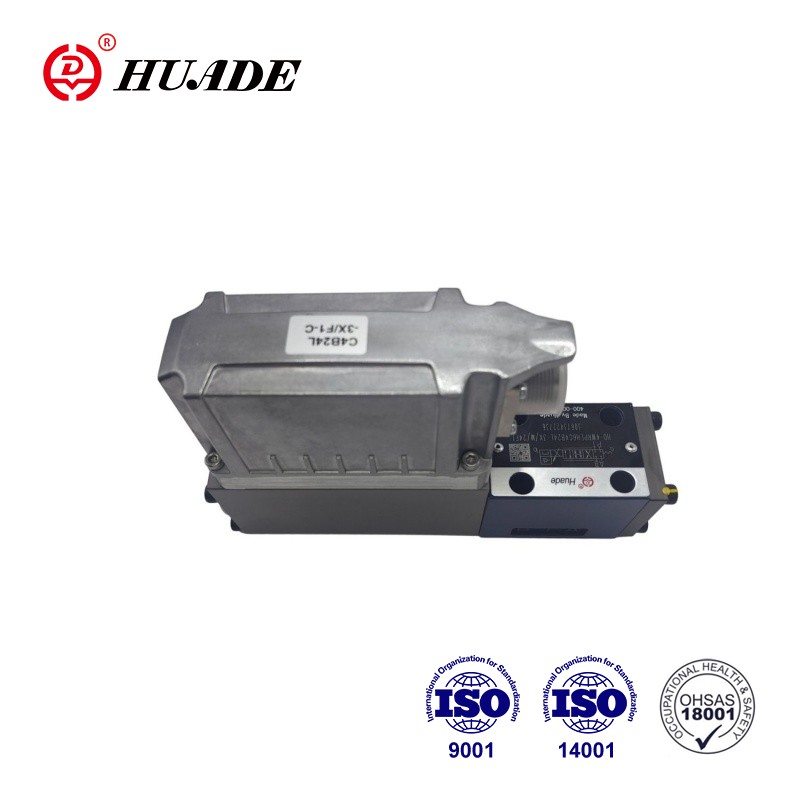

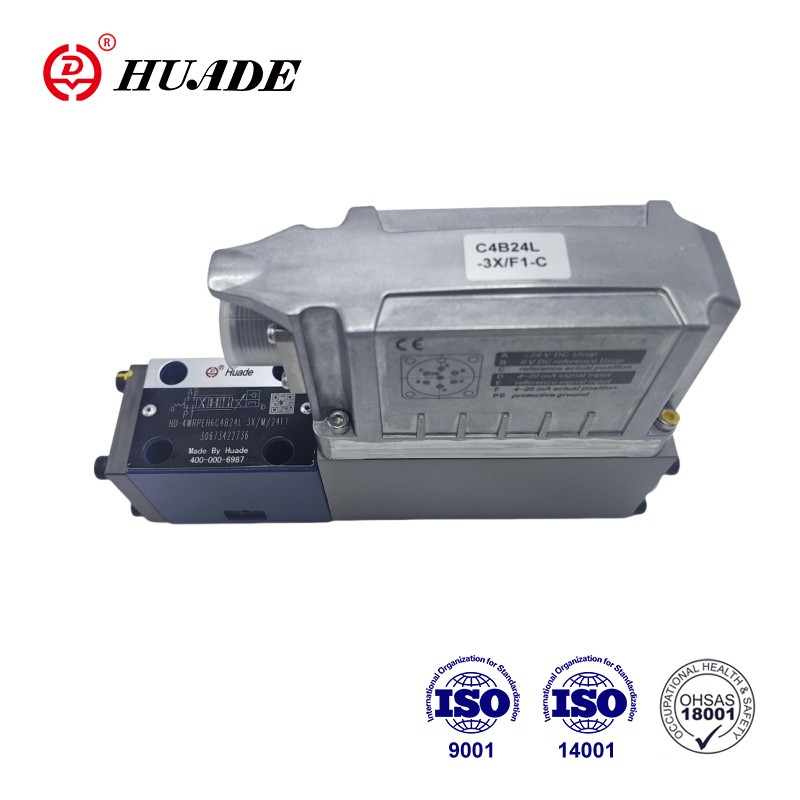

Ventiler av type 4WRpeh 6-3x er direkte betjente retningsreguleringsventiler med tilbakemelding fra elektrisk stilling og integrert elektronikk (OBE). Proporsjonal retningsbestemmelsesventil 4WRpeh 6-3x er en kontrollventil med høy presisjon som kombinerer proporsjonal teknologi med servoteknologi. 4WRpeh 6-3x er mye brukt i forskjellige prosessstrømmer og utstyrsoperasjoner, for eksempel hydrauliske systemer i petroleum, kjemiske, metallurgiske og andre næringer for å kontrollere forskjellige prosessstrømmer og utstyrsoperasjoner.
Produktparameter for proporsjonal retningsservogentil 4WRpeh 6-3x
Tekniske data
General
Type tilkobling
Underplate -montering
Portingmønster
ISO 4401-03-02-0-05
Vekt (kg)
2.9
Installasjonsposisjon
Noen
Omgivelsestemperaturområdet (° C)
–20… +60
Transporttemperatur (° C)
–30… +80
Maksimal lagringstid (år)
1
Maksimal relativ fuktighet (ingen kondens) (%)
95
Beskyttelsesklasse i henhold til EN 60529
IP65 (hvis egnede og riktig monterte parringskontakter brukes)
Maksimal overflatetemperatur (° C)
150
MTTFD -verdi i henhold til EN ISO 13849 (år)
150 (for ytterligere detaljer se datablad 08012)
Sinus test i henhold til DIN EN 60068-2-6
▶ Uten dempplate
10 ... 2000 Hz / maksimum på 10 g / 10 sykluser / 3 akser
▶ med dempende plate 1)
10 ... 2000 Hz / maksimum på 10 g / 10 sykluser / 3 akser
Støytesting til DIN i 60068-2-64
▶ Uten dempende plate
20… 2000 Hz / 10 GRMS / 30 g topp / 30 min. / 3 akser
▶ CE i henhold til EMC -direktiv 2014/30/EU, testet i henhold til
Og 61000-6-2 og 61000-6-3
▶ ROHS -direktiv
2011/65/EU
Hydraulisk
Maksimalt driftstrykk
▶ Porter A, B, P (bar)
350
▶ Port t (bar)
250
Hydraulisk væske
Se tabell på side 7
Viskositetsområde
▶ Anbefalt (MM2/S)
20… 100
▶ Maksimal tillatt (MM2/S)
10… 800
Hydraulisk væsketemperaturområde (fløyting) (° C)
-20… +70
Maksimal antagelig grad av forurensning av den hydrauliske væsken; Renslighetsklasse i henhold til ISO 4406 (c)
Klasse 18/16/13 3)
Nominell strømning (∆P = 35 bar per kontrollkant) 4) (l/min)
4
12
15
24/25
40
Begrensning av bruk (∆P) med hensyn til overgangen til FailSafe (Verdier gjelder for summert kant)
▶ Symboler C3, C5, C (bar)
350
350
350
350
160
▶ Symboler C1, C4 (bar)
350
350
280
250
100
Produktfunksjon og anvendelse av proporsjonal retningsbestemt servoventil 4WRpeh 6-3x
Funksjoner:
▶ Pålitelig - bevist og robust design
▶ Safe-Fail-Safe Position of the Control Spool i avbrutt tilstand
▶ Energieffektivt - ingen etterspørsel etter pilotolje
▶ Høy kvalitet - Kontrollspole og hylse i servomakvalitet
▶ Fleksibel - egnet for posisjon, hastighet og trykkkontroll
▶ Presis - høy responsfølsomhet og liten hysterese
▶ IO-link-grensesnitt, valgfritt. Bruk av ventilen med IO-link som et avstengningselement opp til kategori 3, PL d i henhold til EN 13849-1.
Søknad:
Proporsjonal retningsbestemt servoventil 4WRpeh 6-3x er mye brukt innen industriell automatisering, vindturbiner, maskinverktøykontroll, ingeniørmaskiner, romfart, skipsbygging og marin ingeniørvitenskap.
Funksjon, seksjon og symbol på proporsjonal retningsservogentil 4WRpeh 6-3x
Oppsett
HD-4WRpeh høye responsventil består hovedsakelig av:
▶ Ventilhus med kontrollspole og hylse i servosekvalitet (1)
▶ Kontroller magnetventil med posisjonstransduser (2)
(Eventuelt med elektronikkbeskyttelsesmembran (5))
▶ Ombord elektronikk (OBE) (3) med analog eller IO-link-grensesnitt (4) (valgfritt med demping
plate (6))
Funksjon
Den integrerte elektronikken (OBE) sammenligner den spesifiserte kommandoverdien med den faktiske verdien. I tilfelle kontrollavvik vil hjerneslagets magnetventoid bli aktivert. På grunn av den endrede solenoidkraften, justeres kontrollspolen mot våren. Tverrsnitt av hjerneslag/kontrollspole kontrolleres proporsjonalt med kommandoverdien. I tilfelle en kommandoverdi som forhåndsinnstiller 0, justerer elektronikken kontrollspolen mot våren til sentral stilling. I deaktivert tilstand er fjæren uendelig til et maksimum, og ventilen er i feilsikker stilling.
Sikkerhetsfunksjon (io-link stenging)
Ved å stenge av forsyningsspenningen på IO-Link-masteren (klasse B-port), pinner 2 og 5, kan IO-link-ventilen trygt slås av. Etter avstengning av forsyningsspenningen er kontrollspolen til ventilen satt til feilsikker stilling. For også å garantere den hydrauliske forutsetningen for sikkerhetsavstengningen, må også overlappingen av kontrollspolen/ermet vurderes.
Tilstrekkelig overlapping er garantert med symbolene C3, C5, C4 og C1.
Den sikre avstengningen er ikke en del av IO-koblingsventilen og må tas i betraktning for sikker utforming av maskineriet.
Kontroller magnetavstengning
I tilfelle av følgende feil blir kontrollmagnete av energi av den integrerte elektronikken (OBE) og kontrollspolen er satt til å mislykkes-sikker posisjon:
▶ Faller under minimumsforsyningsspenningen
▶ Bare på grensesnittet "F1":
- Faller under minimumsstrømmenes kommandoverdi på 2 mA (inkluderer kabelbrudd på kommandoverdi -linjen (gjeldende sløyfe))
