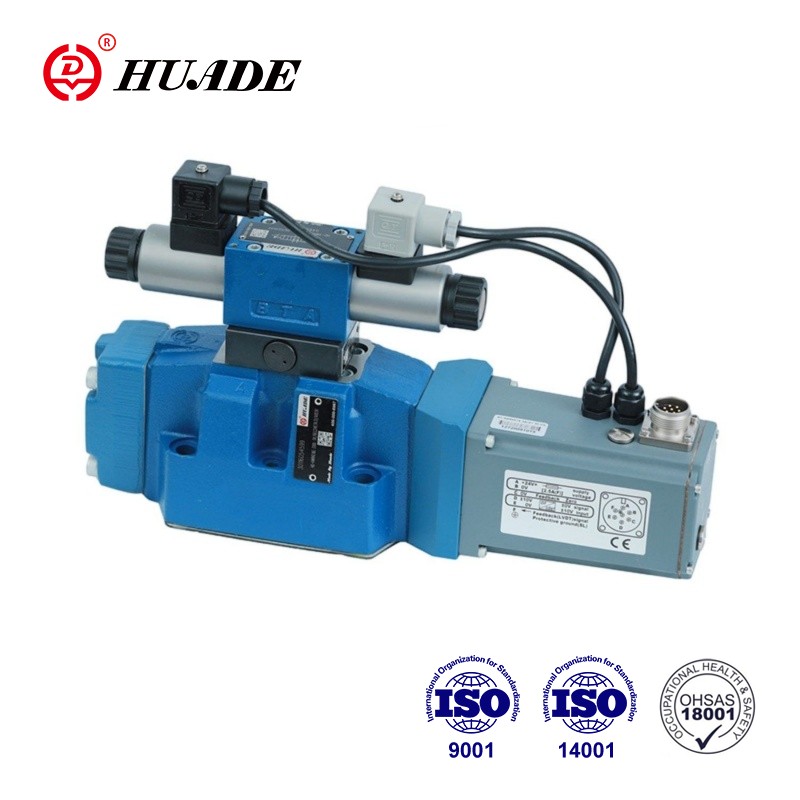

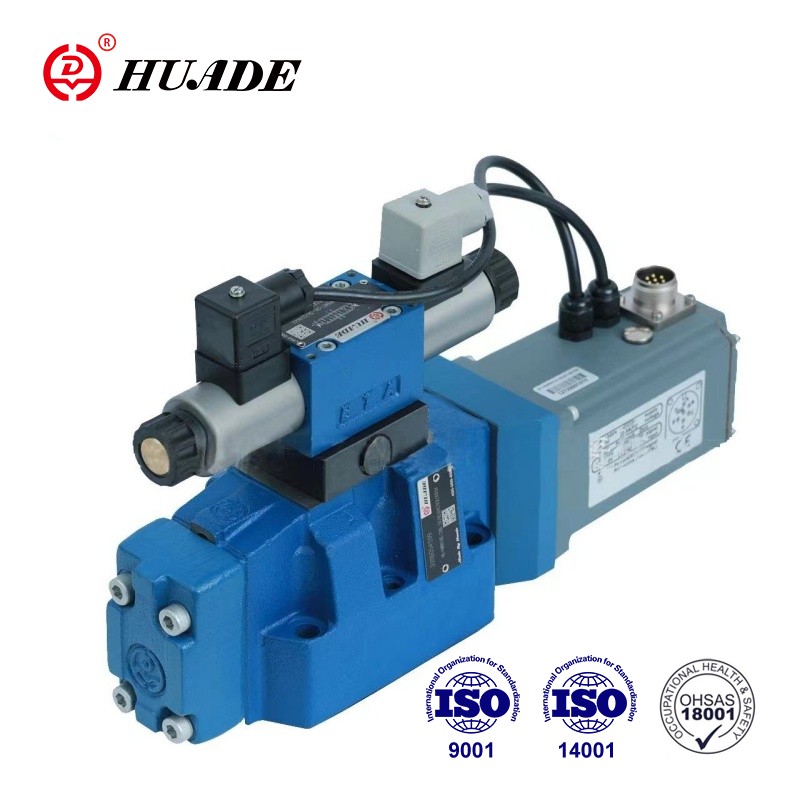

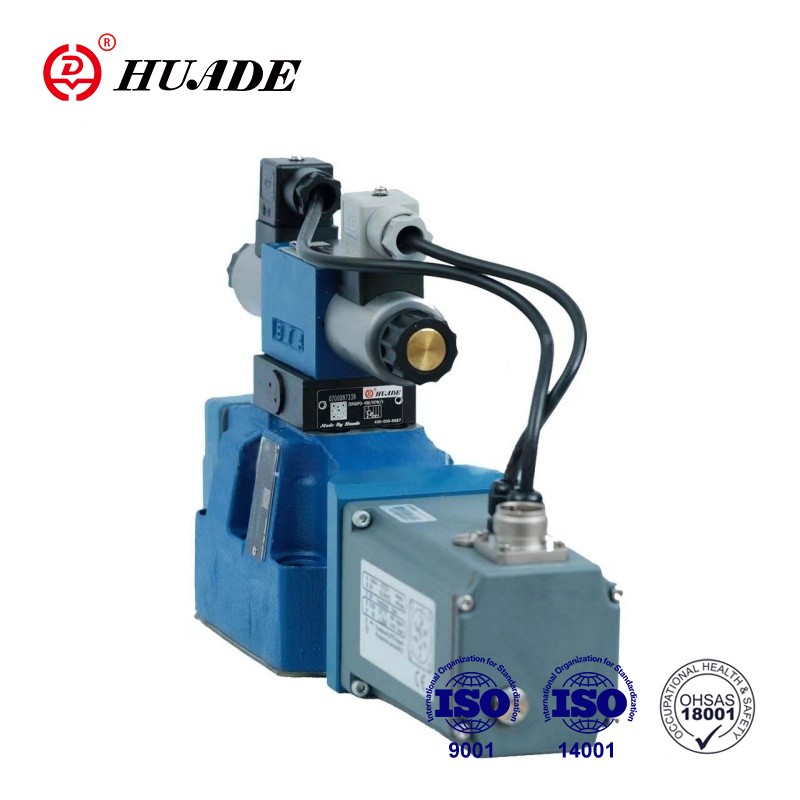

Proporsjonalventiler av type 4WRTE er pilotstyrte retningsreguleringsventiler med elektrisk posisjonstilbakemelding, integrert elektronikk (OBE) og valgfri spoleposisjonsovervåking. Høy presisjon, rask respons og stabil kontroll av proporsjonalventilen WRTE-4X gjør den til en nøkkelkomponent i mange industrielle systemer.
| General | ||||||
| Størrelser | 10 | 16 | 25 | 27 | 32 | 35 |
| Vekt (kg) | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| Installasjonsposisjon og igangkjøringsinformasjon | Helst horisontalt | |||||
| Omgivelsestemperaturområde (°C) | -20..+50 | |||||
| Maksimal lagringstid (år) | 1 *(hvis lagringsbetingelsene overholdes; se bruksanvisningen 07600-B) | |||||
| MTTF-verdier i henhold til EN ISO 13849 År | 150 (for mer informasjon se datablad 08012) | |||||
| Dens tester i henhold til DIN EN 60068-2-6 | 10.. 2000 Hz /maksimalt 10 g/10 sykluser /3 akser | |||||
| Støytest i henhold til DIN EN 60068-2-64 | 20... 2000 Hz/10 gS /30 g topp/30 min. /3 akser | |||||
| Transportstøt i henhold til DIN EN 60068-2-27 | 15 g / 11 ms /3 støt /3 okser | |||||
| Fuktig varme, syklisk, i henhold til DIN EN 60068-2-30 | Variant 2 +25°C ... +55C, 90% ... 97% relativ fuktighet, 2 sykluser på 24 timer | |||||
Funksjoner:
▶Design for å øke påliteligheten og sikkerheten
1. Automatisk trykkkompensasjon i kontrollkamrene på hovedtrinnet ved hjelp av pilotkontrollventilen
2. Kontrollspolen til hovedscenen i fjærsentrert sentral posisjon og/eller i offset posisjon
3.Valgfritt med overvåking av spoleposisjon
▶Fleksibel - egnet for posisjons-, hastighets- og trykkkontroll
▶Nøyaktig - høy responsfølsomhet og liten hysterese
Søknad:
proporsjonal retningsventil WRTE-4X kan brukes mye i petrokjemisk industri, bilproduksjon, intelligent utstyr, kraftproduksjon, metallurgisk industri og andre næringer.
WRTE-4X-ventilen består i hovedsak av 3 hovedenheter:
1. Hus (1) med hovedscenekontrollspole (2) og valgfri spoleposisjonsovervåking (13)
2. Integrert elektronikk (valgfritt med elektronikkbeskyttelsesmembran (14)) med induktiv posisjonstransduser (3) på hovedscenen
3.Pilotkontrollventil (4) med styrespole/muffeenhet (5), induktiv posisjonstransduser (6) og trykktilbakeføring for sentral posisjon av hovedtrinnskontrollspolen (2).
Med strømløse proporsjonale solenoider (7; 8) sentral posisjon av hovedtrinns kontrollspole (2) på grunn av sentreringsfjær (9) og trykktilbakekobling. Kontroll av hovedtrinns kontrollspole (2) via pilotkontrollventilen ( 4)→ hovedtrinns kontrollspolen (2) er plassert på en regulert måte.Styring av kontrollspolen til pilotkontrollventilen (4) ved å endre solenoidekraften til proporsjonale solenoider (7;8). Tilkobling av kommando og faktiske verdier i den integrerte elektronikken.Pilotoljetilførsel til pilotkontrollventilen internt via port P eller eksternt via port X Pilotoljeretur internt via port T eller eksternt via Y til tanken.Med en kommandoverdi på O V styrer elektronikken hovedscenens kontrollspole (2) i sentral posisjon.
Symbol på Proporsjonal retningsventil WRTE-4X
