Proporsjonal retningsventil 4wree-2x

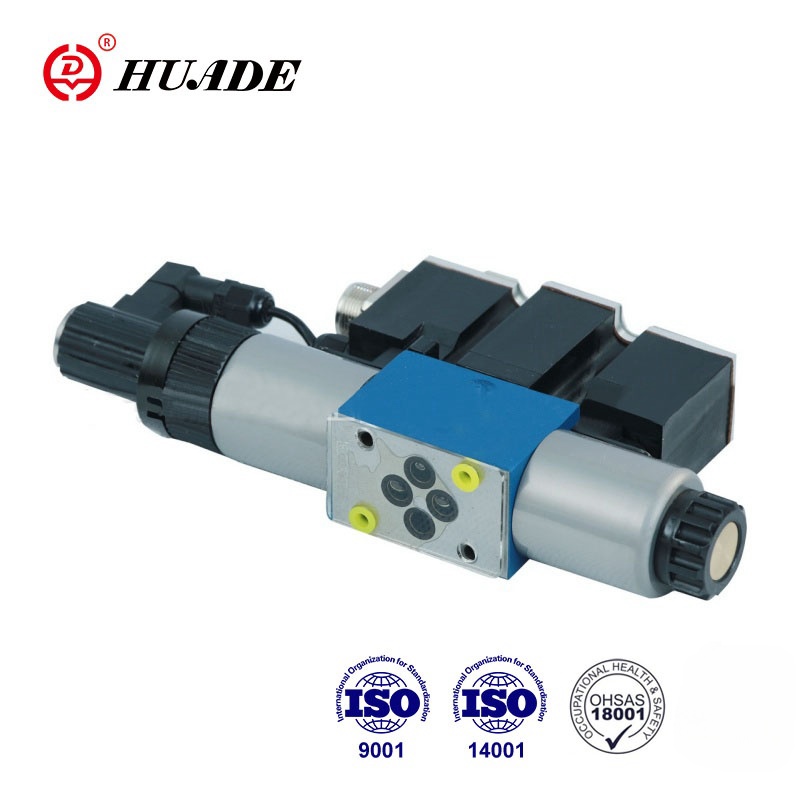

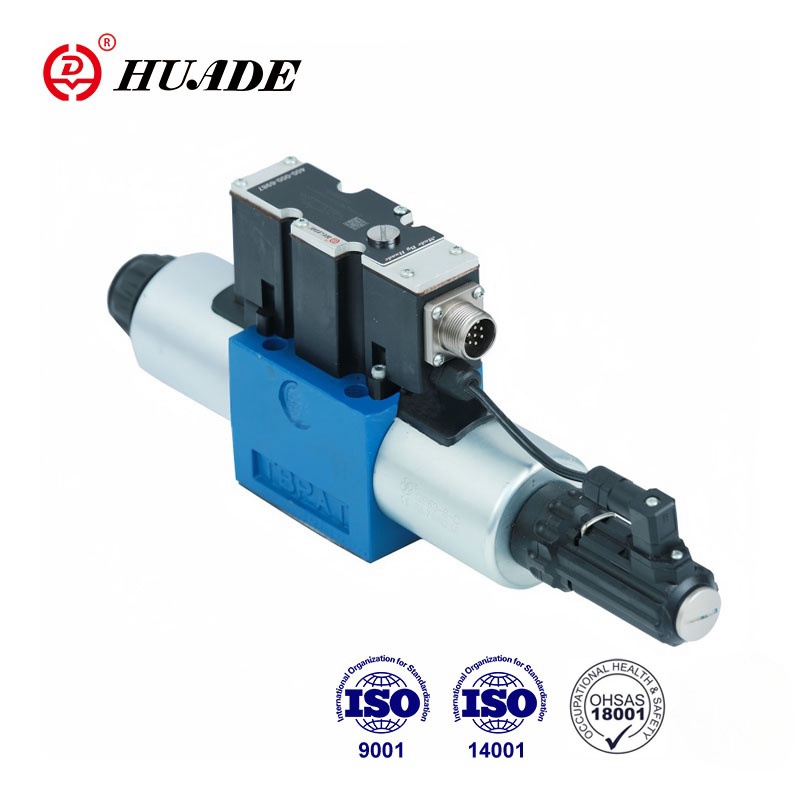

Denne 4wree-2x-ventilen er en direkte virkende proporsjonal retningsventil som drives av en proporsjonal magnetventil for å kontrollere strømnings- og strømningsretningen til den hydrauliske væsken. Kontrollen av elektromagneten kan oppnås gjennom den innebygde forsterkeren. Produktytelsen er kompatibel med Rexroths 4Wree-2X-serie.

Produktparameter for proporsjonal retningsventil 4Wree-2X

Produktfunksjon og anvendelse av proporsjonal retningsventil 4Wree-2X

Funksjoner:

▶ Direkte kontrollert proporsjonal retningsventil for kontroll av retningen og størrelsen på en strømning

▶ For montering av underplate

▶ Tilbakemelding fra elektrisk stilling

▶ Vårsentrert kontrollspole

▶ Type 4Wree, Integrated Valve Electronics med grensesnitt A1 eller F1

▶ aktivering er av proporsjonale magnetventiler med sentral tråd og avtakbar spole

▶ Ventil og elektronisk kontroll fra en kilde

Søknad:

Proporsjonal ventil 4wree-2x kan brukes i forskjellige felt som maskinverktøy, lysindustri, metallurgi, gruvedrift, romfart, etc.

Seksjon og symbol på proporsjonal retningsventil 4Wree-2X

Proporsjonale retningsventiler 4/2 og 4/3 er direkte kontrollerte komponenter i montering av underplate.

De drives av proporsjonale magnetventiler med sentral tråd og avtakbar spole. Magnete er eventuelt kontrollert av integrert kontrollelektronikk.

Funksjonsbeskrivelse:

Med magnetventilene (5 og 6), avkastet, holdes kontrollspolen (2) i den sentrale posisjonen av kompresjonsfjærene (3 og 4)

Direkte drift av kontrollspolen (2) ved å gi en av de proporsjonale magnetventilene, f.eks. Kontroll av magnetventilen "B" (6)

→ Bevegelse av kontrollspolen (2) til venstre i forhold til det elektriske inngangssignalet

→ Tilkobling fra P til A og B til T via åpning som tverrsnitt med progressive strømningsegenskaper

De-energising av magnetventil (6)

→ Kontrollspolen (2) returneres til den sentrale posisjonen via kompresjonsfjæren (3)

HD-4Wree ... A-2X

I den avgitte tilstanden holdes spolen (2) i en mekanisk senterposisjon av magnetventilen. Dette, for spolesymbolet "V", forholder seg ikke til den hydrauliske sentrumsposisjonen! Når den elektriske ventilen lukket sløyfekontrollkretsen er lukket, er spolen plassert i den hydrauliske senterposisjonen.

Design:

Ventilen består i utgangspunktet av:

• Hus (1) med Mountinq ansikt

• Kontroller spole (2) med kompresjonsfjærer (3 og 4)

• Magnetventiler (5 og 6) med sentral tråd

• Plasser svinger (7)

• Valgfri integrert kontrollelektronikk (8)

• Den mekaniske nullpunktjusteringen (9) er tilgjengelig via PG 13.5 og det elektriske nullpunktet er tilgjengelig via PG 7 (10) (Type 4Wree)

Symbol på proporsjonal retningsventil 4wree-2x
