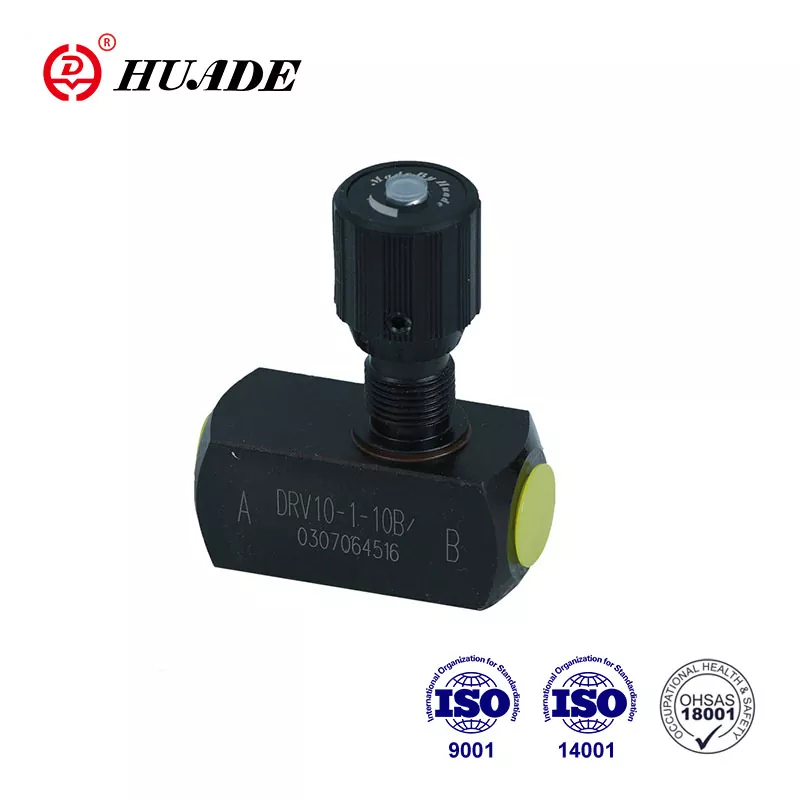

Gass tilbakeslagsventil DRV

Ventiler type DRV er strupe-/tilbakeslagsventilen. Denne ventilen har en enkel struktur og er mye brukt. Takket være to langsiktige samarbeid med Rexroth kan Huade® hydrauliske strupeventiler matche kvaliteten på lignende produkter fra internasjonale merker. De er et rimelig alternativ til de førsteklasses merkene. Huade® er et velkjent varemerke i Kina.

Produktparameter for gasskontrollventil DRV

Materiale	Stål	Messing	Rustfritt stål
Maks. tillatt driftstrykk (MPa)	til 35	til 15	til 35
Sprekketrykk av tilbakeslagsventil (type DRV)	0,05 (sprekketrykk tilgjengelig hvis nødvendig)
Væske	Mineralolje eller fosfatester
Væsketemperaturområde (℃)	-30 til +80
Viskositetsområde (mm²/s)	10 til 800
Installasjonsposisjon	valgfri

Produktfunksjon og bruk av gasskontrollventil DRV

Funksjoner:

▶ Gjenget tilkobling

▶ Montering av underplate

Søknad:

Gass-/tilbakeslagsventilene type DRV tjener til å stille inn en nøyaktig oljestrøm i én retning, og til å tillate fri returstrøm i motsatt retning.

Seksjon og symbol for gasskontrollventil DRV

Gass-/tilbakeslagsventil DRV består i hovedsak av et hus (1), justeringsknapp (2) med låseanordning (3). Ved å dreie justeringsknappen (2) til venstre, øker spindelen (4) med gasspinnen (5) strømningsdelen (6) til maksimum. Ved å dreie justeringsknappen (2) til høyre, reduserer spindelen (4) med gasspinnen (5) strømningsseksjonen (6) til den er helt lukket uten lekkasje. For gjentatt innstilling finnes en fargeskala (7) på den øvre enden av spindelen (4). Området til den fargede trekanten (8) som viser indikerer hvor langt ventilen er åpen (jo større farget trekanten er, desto større er åpningen). . Strømningsinnstillingen låses ved hjelp av låseanordning (3).

Struktur av gass tilbakeslagsventil DRV

Symbol for gass tilbakeslagsventil DRV
