Når du arbeider med hydrauliske systemer eller vannrørledninger, kan valg av riktig tilbakeslagsventil utgjøre forskjellen mellom jevn drift og kostbare reparasjoner. Den galvaniserte tilbakeslagsventilen Type S har blitt et populært valg for mange industrielle bruksområder, men det er ikke alltid like enkelt å forstå hva som skiller den fra andre alternativer.
Hva er en galvanisert tilbakeslagsventil Type S?

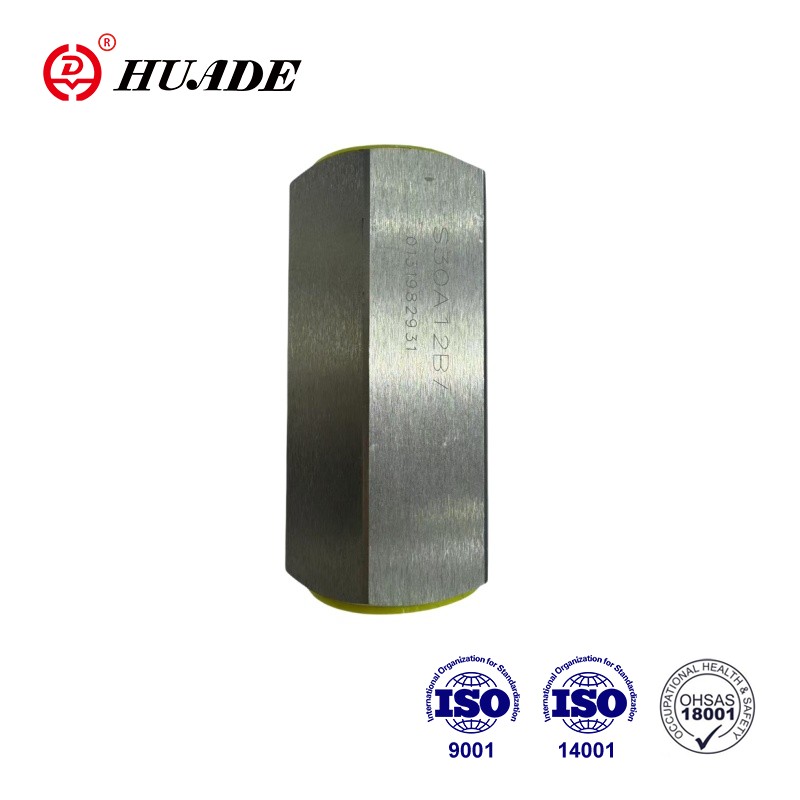

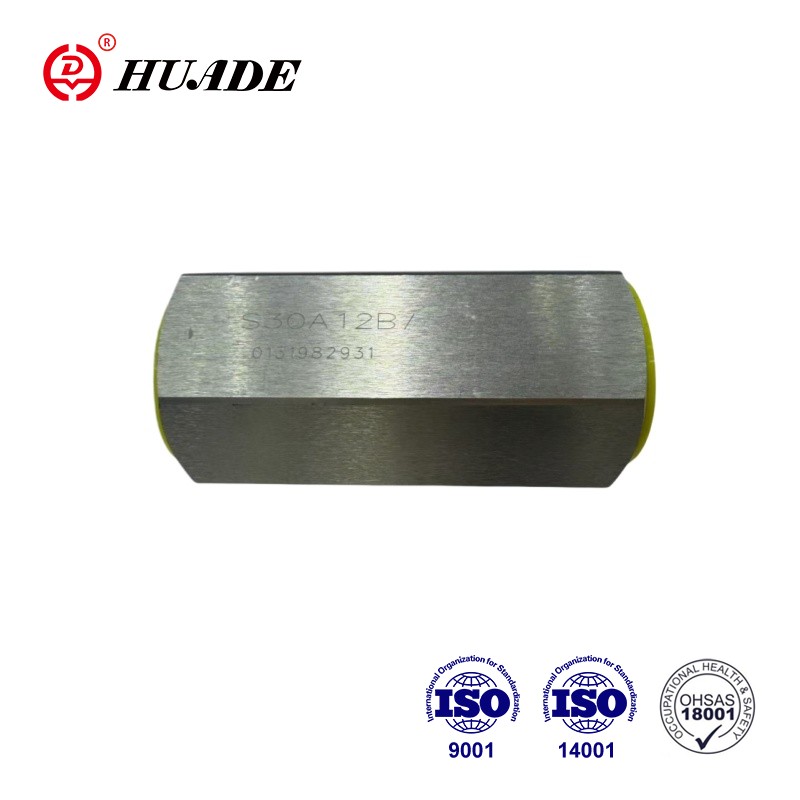

En galvanisert tilbakeslagsventil Type S er en enveis strømningskontrollenhet som hindrer væske i å strømme bakover i rørsystemet ditt. Den "galvaniserte" delen betyr at ventilhuset har et beskyttende sinkbelegg påført enten gjennom varmgalvanisering eller galvanisering. Dette sinklaget fungerer som et skjold mot rust og korrosjon, og derfor vil du ofte se disse ventilene i utendørs installasjoner og vannsystemer.
"Type S"-betegnelsen kan bety forskjellige ting avhengig av om du ser på hydraulisk utstyr eller standard rørleggerarbeid. I hydrauliske applikasjoner refererer Type S vanligvis til en fjærbelastet tallerken- eller stempeldesign som kan håndtere trykk opp til 450 bar (ca. 6500 psi). For rørledningsarbeid kan S indikere en tilbakeslagsventil med muffesveiseforbindelser eller en spesifikk produsentserie. Denne forskjellen er viktig fordi de to designene fungerer ganske forskjellig.
Hvordan fungerer Type S-mekanismen?
Den hydrauliske versjonen av en galvanisert tilbakeslagsventil Type S bruker et fjærbelastet stempel som glir langs en senterlinje. Når væsketrykket trykker hardt nok mot stempelet, komprimerer det fjæren og åpner ventilen. I det øyeblikket trykket faller eller prøver å reversere, klikker fjæren stempelet tilbake i setet, og skaper en tett forsegling. Dette skjer raskt, noe som bidrar til å forhindre vannslag (de høye bankelydene du noen ganger hører i rør).
Rørledningen Type S har derimot vanligvis en skive eller klaff som svinger på et hengsel. Tyngdekraft og foroverflyt skyver skiven åpen, og når flyten stopper, faller skiven tilbake på plass. Denne designen takler større rørstørrelser godt og har ikke noe imot faste partikler i vannet, men den lukker seg saktere enn stempeltypen. Valget mellom disse to påvirker hvordan din galvaniserte tilbakeslagsventil Type S yter under virkelige forhold.
Forstå det galvaniserte belegget
Galvaniseringsprosessen innebærer å dyppe ståldeler i smeltet sink ved rundt 840 °F. Dette skaper flere lag: et indre sink-jernlegeringslag som binder seg tett til stålet, og et ytre rent sinklag som tar støtet fra miljøeksponering. Når dette ytre laget korroderer, beskytter det faktisk stålet under gjennom en prosess som kalles offerbeskyttelse.
Varmgalvanisering gir vanligvis en beleggtykkelse på 45 til 85 mikron, som kan vare i over 50 år under normale atmosfæriske forhold. Den galvaniserte tilbakeslagsventilen Type S drar nytte av denne langvarige beskyttelsen, spesielt når den installeres utendørs eller i uoppvarmede bygninger. Imidlertid har sinkbelegget temperaturgrenser. Kontinuerlig eksponering over 200°C (392°F) vil skade belegget, og over 250°C begynner sinken å løsne fra stålet. Dette betyr at din galvaniserte tilbakeslagsventil Type S fungerer best i systemer som håndterer kjølige til varme væsker, ikke damp eller høytemperatur hydraulikkolje.
Trykk- og strømningsspesifikasjoner
En typisk hydraulisk galvanisert tilbakeslagsventil Type S kan håndtere arbeidstrykk fra 35 til 40 MPa avhengig av portstørrelsen. Mindre størrelser (6 mm til 15 mm) gir vanligvis 40 MPa, mens større størrelser (20 mm til 30 mm) kan være begrenset til 35 MPa. De maksimale strømningshastighetene varierer fra 15 til 300 liter per minutt, som dekker det meste av mobilt hydraulisk utstyr og industrimaskineri.
Sprekketrykket (minimumstrykket som trengs for å åpne ventilen) er et annet viktig tall. For de fleste Type S-design varierer dette fra 0 til 0,6 MPa. Et lavere sprekktrykk betyr at ventilen åpner lettere, noe som reduserer energitapet i systemet ditt. For lav innstilling kan imidlertid føre til at ventilen flagrer når strømmen svinger. Din galvaniserte tilbakeslagsventil Type S bør samsvare med systemets minimumstrykk for å unngå dette problemet.
Strømningsmotstanden i Type S-design er høyere enn en tilbakeslagsventil fordi væsken må skyve stempelet rett opp mot fjærspenningen. Dette skaper et trykkfall som ligner på det du vil se i en globusventil. For applikasjoner med høy strømning der trykkfallet betyr mye, kan det være lurt å beregne om en Type S er det riktige valget eller om en svingkontroll ville fungere bedre.
Temperaturhensyn for galvaniserte ventiler
Temperaturområdet for en galvanisert tilbakeslagsventil Type S går vanligvis fra -20°C til 80°C for væsken inne. Omgivelsestemperaturen bør holde seg mellom -20°C og 50°C. Disse grensene kommer fra både sinkbelegget og tetningsmaterialene som brukes inne i ventilen.
Når temperaturene stiger over 200°C kontinuerlig, begynner sinkbelegget å brytes ned. Korte eksponeringer opp til 350 °C vil kanskje ikke forårsake umiddelbar feil, men gjentatt sykling ved høye temperaturer vil definitivt forkorte ventilens levetid. Hvis systemet ditt kjører varmt vann over 180 ° F regelmessig, bør du sannsynligvis se på alternativer i rustfritt stål i stedet for en galvanisert tilbakeslagsventil Type S.
Kalde temperaturer er generelt mindre problematiske for selve det galvaniserte belegget, men du må passe på isdannelse i vannsystemer. Ventilhuset kan sprekke hvis vannet inni fryser og utvider seg. Riktig vinterisering eller bruk av glykolblandinger bidrar til å forhindre dette problemet i sesongbaserte systemer.
Hvor galvanisert tilbakeslagsventil Type S fungerer best
Brannsikringssystemer er en viktig applikasjon for galvaniserte tilbakeslagsventiler. UL- og FM-sertifiseringene som kreves for brannvesenets tilbakeslagsventiler spesifiserer ofte galvanisert støpejern eller duktilt jernkonstruksjon. En Type S-design i disse systemene forhindrer tilbakestrømning fra brannsprinklerstigerør og sikrer at vann alltid er tilgjengelig når det trengs. Det galvaniserte belegget gir tiår med beskyttelse selv i fuktige ventilrom eller utendørs installasjoner.
Vanningssystemer drar også nytte av galvaniserte tilbakeslagsventiler Type S-installasjoner. Landbrukspumpestasjoner, golfbanevannsystemer og kommunale vanningsnettverk bruker alle tilbakeslagsventiler for å opprettholde priming i pumpeledningene og forhindre omvendt strømning. Sinkbelegget håndterer eksponering for gjødsel og mineraler i vanningsvann bedre enn bart stål, men ikke så godt som rustfritt stål ville gjort.
Mobilt hydraulisk utstyr som gravemaskiner, kraner og landbruksmaskiner bruker vanligvis den hydrauliske høytrykksversjonen av en galvanisert tilbakeslagsventil Type S. Disse ventilene beskytter hydrauliske pumper og motorer mot trykktopper når maskinen slås av eller når lasten skifter plutselig. Den kompakte designen passer inn i trange rom, og den galvaniserte finishen motstår rust fra eksponering for regn og gjørme på arbeidsplasser.
Kommunale vanndistribusjonssystemer bruker noen ganger større galvaniserte tilbakeslagsventiler (som kan kalles Type S av visse produsenter) ved pumpestasjoner og trykksonegrenser. Disse installasjonene hindrer vann i å strømme bakover gjennom pumper når de slår seg av, og beskytter utstyret og opprettholder riktige trykksoner i distribusjonsnettet.
Beste praksis for installasjon
Korrekt installasjon av en galvanisert tilbakeslagsventil Type S starter med å bekrefte strømningsretningen. Hver tilbakeslagsventil har en pil støpt eller stemplet på kroppen som viser hvilken vei væske skal strømme. Å installere den bakover betyr at ventilen forblir stengt hele tiden, og blokkerer systemet fullstendig.
Ventilen kan installeres i alle retninger (horisontalt, vertikalt eller vinklet), men vertikal installasjon med strømning oppover er ofte foretrukket for Type S-design fordi tyngdekraften hjelper stempelsetet på riktig måte når det lukkes. I horisontale løp, sørg for at det er tilstrekkelig støtte på begge sider av ventilen for å forhindre at rørspenningen overføres til ventilhuset.
Gjengeforbindelser trenger riktig tetningsmiddel, men unngå å få tape eller blanding inne i ventilen der det kan forstyrre de bevegelige delene. For gjengede galvaniserte tilbakeslagsventiler Type S-installasjoner, bruk PTFE-tape eller en rørdope som er kompatibel med væsken din. Ikke stram gjengede koblinger for mye, da dette kan sprekke ventilhuset, spesielt med støpejernskonstruksjon.
Flensforbindelser krever jevnt boltmoment etter et stjernemønster for å sikre at pakningssetene sitter ordentlig. Den galvaniserte finishen på flensflatene skal være jevn nok for tetning av pakningen, men grovforsinking kan trenge lett sliping før montering. Sjekk pakningsmaterialets kompatibilitet med både væsken og driftstemperaturen til din galvaniserte tilbakeslagsventil Type S.
Vedlikeholdskrav
Regelmessig inspeksjon sørger for at den galvaniserte tilbakeslagsventilen Type S fungerer pålitelig. De første seks månedene etter installasjonen hjelper månedlige kontroller å fange opp eventuelle installasjonsproblemer tidlig. Etter det er kvartalsvise inspeksjoner vanligvis tilstrekkelig for de fleste bruksområder. Under inspeksjoner, se etter tegn på lekkasje rundt ventilhuset, uvanlige lyder under drift eller endringer i systemtrykket som kan indikere ventilproblemer.
De indre delene av en galvanisert tilbakeslagsventil Type S kan bli tilsmusset med rusk fra rørsystemet. Installering av en sil eller filter oppstrøms (15 mikron filtrering anbefales for hydrauliske applikasjoner) forhindrer at faste partikler setter seg fast i stempelet eller samles under ventilsetet. Dette enkle tillegget kan forlenge ventilens levetid betraktelig og redusere vedlikeholdsbehovet.
Hvis du merker vannhammer eller høye lukkelyder, kan ventilen være overdimensjonert for strømningshastigheten din, eller sprekktrykket kan være satt for lavt. Justering av fjærforspenningen (hvis ventildesignet tillater det) eller bytte ut ventilen med en annen størrelse kan løse disse problemene. Vedvarende lekkasje forbi ventilsetet betyr vanligvis at rusk sitter fast på tetningsoverflaten eller at setet er utslitt og må skiftes ut.
Det utvendige galvaniserte belegget krever minimalt med vedlikehold, men hvis du ser at det dannes hvit rust (våt lagringsflekk) på overflaten, tørk det av og la ventilen tørke grundig. Dette hvite korrosjonsproduktet er sinkoksid, og selv om det ser dårlig ut, beskytter det faktisk stålet under. Ekte korrosjon til grunnmetallet fremstår som rød eller brun rust og indikerer at sinkbelegget har sviktet på det stedet.
Sammenligning av materialalternativer
Når du skal velge mellom en galvanisert tilbakeslagsventil Type S og andre materialer, er kostnad og korrosjonsmotstand hovedfaktorene. Galvanisert stål ligger i mellomgrunnen: det koster omtrent 40 % mindre enn rustfritt stål, men gir mye bedre korrosjonsbeskyttelse enn bart karbonstål eller støpejern.
Tilbakeslagsventiler i rustfritt stål (typisk 316 eller 304 klasse) gir den beste korrosjonsmotstanden, spesielt i saltvann eller kjemiske miljøer. De takler høyere temperaturer uten beleggskader og varer lenger under tøffe forhold. Imidlertid koster rustfritt stål 2,5 til 5 ganger mer enn en galvanisert tilbakeslagsventil Type S. For budsjettbevisste prosjekter i ferskvann eller milde industrielle omgivelser, gir det galvaniserte alternativet mer økonomisk mening.
Bronse tilbakeslagsventiler fungerer bra i boligrørleggerarbeid og der høyere temperaturer er nødvendig, men de er begrenset til lavere trykk enn en galvanisert tilbakeslagsventil Type S. 450 bar-kapasiteten til Type S hydraulisk design overgår langt hva bronse kan håndtere. Bronse koster også mer per ventil, men ikke så mye som rustfritt stål.
Tilbakeslagsventiler i blankt stål eller støpejern koster mindre på forhånd, men krever maling eller annen beskyttelse i korrosive miljøer. Vedlikeholdskostnadene og kortere levetid oppveier vanligvis eventuelle innledende besparelser. En galvanisert tilbakeslagsventil Type S gir bedre langtidsverdi i de fleste situasjoner der ekstrem korrosjonsmotstand ikke er nødvendig.
Vanlige problemer og løsninger
Skravling eller flagring skjer når ventilen raskt åpner og lukker på grunn av trykksvingninger nær sprekktrykkterskelen. Dette problemet oppstår ofte når en galvanisert tilbakeslagsventil Type S er overdimensjonert for den faktiske strømningshastigheten. Løsningen er enten å installere en mindre ventil eller øke sprekktrykkinnstillingen hvis ventildesignet tillater justering. I noen tilfeller kan det å legge til en liten åpning eller strømningsbegrensning nedstrøms stabilisere strømningsmønsteret.
Vannhammer viser seg som høye bankelyder når ventilen plutselig lukkes. Type S-stempeldesignet håndterer generelt dette bedre enn svingkontroller fordi den fjærbelastede lukkingen skjer raskt og jevnt. Hvis vannhammer fortsatt oppstår, kan det hende du trenger en annen ventil med langsommere lukkeegenskaper eller tillegg av en vannhammerstopper i systemet. Riktig rørstøtte bidrar også til å minimere støy og stress fra trykkstøt.
Å lekke forbi ventilsetet tillater omvendt strømning, noe som overvinner hele formålet med å ha en tilbakeslagsventil. Små mengder lekkasje (under 0,25 cm³/min eller ca. 5 dråper per minutt) faller innenfor akseptable spesifikasjoner for de fleste galvaniserte tilbakeslagsventiler Type S-design. Overdreven lekkasje betyr vanligvis at rusk har satt seg fast i setet, tetningsflatene er utslitt eller at fjæren er svekket. Rengjøring eller utskifting av interne komponenter løser de fleste lekkasjeproblemer.
Ekstern lekkasje rundt karosseriet eller koblinger indikerer pakningssvikt eller sprukket hus. Strammingsbolter kan stoppe mindre gråt, men hvis lekkasjen vedvarer, må du demontere ventilen, inspisere tetningsflatene og bytte ut pakninger. Sprekker i ventilhuset krever fullstendig ventilutskifting fordi den strukturelle integriteten er kompromittert.
Markedsopsjoner og leverandører
Flere store produsenter produserer galvaniserte tilbakeslagsventiler Type S design for forskjellige markeder. Bosch Rexroth, Parker Hannifin og PONAR Wadowice tilbyr presisjonshydrauliske versjoner med høytrykkskapasiteter og kompakte størrelser som trengs for mobilt utstyr og industrimaskineri. Disse selskapene gir detaljerte tekniske data og kan hjelpe med riktig ventilvalg for krevende hydrauliske applikasjoner.
For vann- og rørleggerapplikasjoner produserer selskaper som Watts (inkludert deres Ames-merke), Mueller og forskjellige kinesiske produsenter (FCV, Dervos, Neway) galvaniserte tilbakeslagsventiler som kan betegnes som Type S eller lignende seriekoder. Disse ventilene oppfyller vanligvis ANSI/AWWA-standarder for vannservice og kommer med passende sertifiseringer for brannbeskyttelse eller bruk av drikkevann når det er nødvendig.
Prisene varierer mye basert på størrelse, trykkvurdering og sertifiseringer. Små hydrauliske galvaniserte tilbakeslagsventiler Type S-enheter (6 mm til 15 mm porter) kan koste under $100, mens sertifiserte brannvesenmodeller i 4-tommers størrelse koster rundt $800 til $900. Store 12-tommers flensede enheter kan overstige $5000, spesielt med UL- eller FM-oppføringer. Sertifiseringskostnadene og testkravene øker prisen betydelig sammenlignet med ikke-sertifiserte industriventiler.
Når du kjøper en galvanisert tilbakeslagsventil Type S, bør du vurdere om du trenger en distributør med lokalt lager for rask levering eller om du kan bestille direkte fra produsenter for bedre priser på større kvanta. Kvaliteten på teknisk støtte er også viktig, spesielt for hydrauliske applikasjoner der riktig valg påvirker systemytelsen og utstyrsbeskyttelsen.
Å gjøre det riktige valget
Å velge en galvanisert tilbakeslagsventil Type S er fornuftig når du trenger god korrosjonsbeskyttelse til en rimelig pris i systemer som opererer under 200°C med moderat kjemisk eksponering. Høytrykksevnen til den hydrauliske Type S-designen passer til mobilt utstyr og industrimaskineri der det er trangt om plass og trykktopper er vanlige. For vannsystemer gir det galvaniserte belegget tiår med bruk i bruksområder fra vanning til brannbeskyttelse.
En galvanisert tilbakeslagsventil Type S er imidlertid ikke alltid det beste alternativet. Høytemperatursystemer over 180°F kontinuerlig drift bør bruke rustfritt stål. Saltvann eller svært korrosive kjemiske applikasjoner drar også nytte av å oppgradere til rustfritt stål til tross for høyere kostnad. Svært store rørstørrelser (over 12 tommer) kan fungere bedre med epoksybelagte eller rustfrie svingkontroller i stedet for galvanisert Type S-design.
Nøkkelfaktorene i avgjørelsen din bør være driftstrykk, temperaturområde, væskekompatibilitet og miljøeksponering. Tilpass ventilens spesifikasjoner til dine faktiske systemkrav i stedet for å overspesifisere for forhold som ikke vil oppstå. En riktig valgt galvanisert tilbakeslagsventil Type S vil gi årevis med pålitelig service med minimalt vedlikehold, og beskytte pumpene og utstyret mens du holder prosjektet innenfor budsjettet.
Å forstå hva Type S betyr i din spesifikke kontekst (hydraulisk stempel vs. rørledningssvingkontroll) bidrar til å sikre at du får den riktige ventilen for din applikasjon. Hvis du er i tvil, ta kontakt med produsenten eller en kvalifisert distributør som kan gjennomgå systemparametrene dine og anbefale riktig ventilkonfigurasjon. Å ta seg tid til å ta det riktige valget nå forhindrer dyre feil og nedetid senere.
