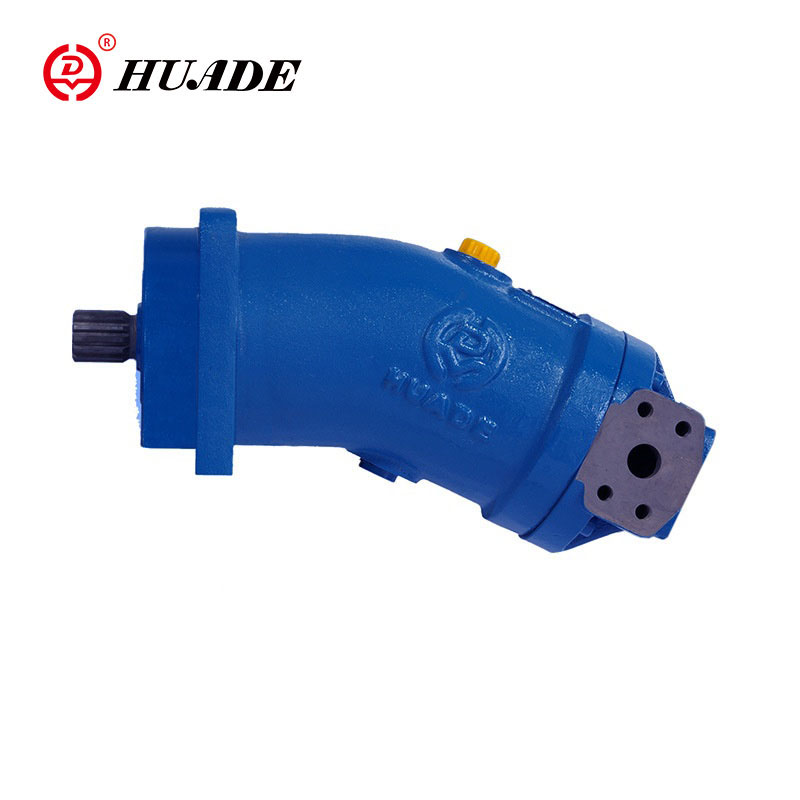

Huade-merket A2FO fast pumpe er egnet for hydrostatiske drifter i en åpen krets. Basert på konseptet energisparing og miljøvern, jobber Huade Hydraulic hardt for å levere fast grønn aksialstempelpumpe. A2FO-serien pumpe har funksjoner av liten størrelse, høy effektivitet og energisparing, som er et ideelt valg for kunden.
■Akseltetning...Tillatt trykkbelastning
▶Levetiden til akseltetningen påvirkes av hastigheten til aksialstempelenheten og husets dreneringstrykk (hustrykk).
▶Den gjennomsnittlige differensialtrykket på 2 bar mellom kabinettet og omgivelsestrykket må ikke overskrides kontinuerlig ved normal driftstemperatur.
▶For høyere differansetrykk ved redusert hastighet, se diagram.
Det er tillatt med øyeblikkelige trykktopper (t < 0,1 s) på inntil 10 bar. Levetiden til akseltetningen reduseres med en økning i frekvensen av trykkspiker.
▶Kassetrykket må være lik eller høyere enn omgivelsestrykket.
■Statisk karakteristikk
♦Størrelser 10 til 200
♦Størrelser 250 til 500
NOTE:Verdiene gjelder for et omgivelsestrykk Pabs = 1 bar
■Temperaturområde
▶ FKM-akseltetningen kan brukes for avløpstemperaturer fra -25℃ til +115℃
▶For brukstilfeller under -25 °C kreves en NBR-akseltetning (tillatt temperaturområde: -40 °C til +90 °C). Oppgi NBR akseltetning i klartekst ved bestilling. Vennligst kontakt oss.
■ Strømningsretning
| Rotasjonsretning, sett på drivakselen | Strømningsretning |
| med klokken (R) | S→B |
| mot klokken (L) | S→A |
■Lager med lang levetid
▶Størrelser 250~500
▶For lang levetid og bruk med HF-hydraulikkvæsker. Identiske ytre mål som motor med standard lagre. Etterfølgende konvertering til lagre med lang levetid er mulig.
▶Spyling av lager og hus via port U anbefales.
▶Spylestrøm...anbefales
| Størrelser | 250 | 355 | 500 |
| qvskylling (L/min) | 10 | 16 | 16 |
| Havner | Port for | Diagram |
| A,B | Arbeidshavn |
|
| S | Sugeport | |
| T | Avløpsport | |
| U (størrelser 250~500) | Spyleport |
Størrelser 5~500 Serie 6 Nominelt trykk 400 bar Maksimalt trykk 450 bar
Funksjoner:
▶ Fast pumpe med aksialt konisk stempelrotasjonsgruppe av bøyd aksedesign, for hydrostatiske drivverk i åpen krets
▶ For bruk i mobile og stasjonære applikasjoner er strømmen proporsjonal med kjørehastigheten og forskyvningen
▶ Drivaksellagrene er konstruert for lagerets levetidskrav som vanligvis oppstår i disse områdene
▶ Høy effekttetthet, små dimensjoner, høy total effektivitet, økonomisk design, konisk stempel i ett stykke med stempelringer for tetning
Søknad:
Aksialstempelpumpe A2FO er egnet for mobile maskiner eller industriområder.
