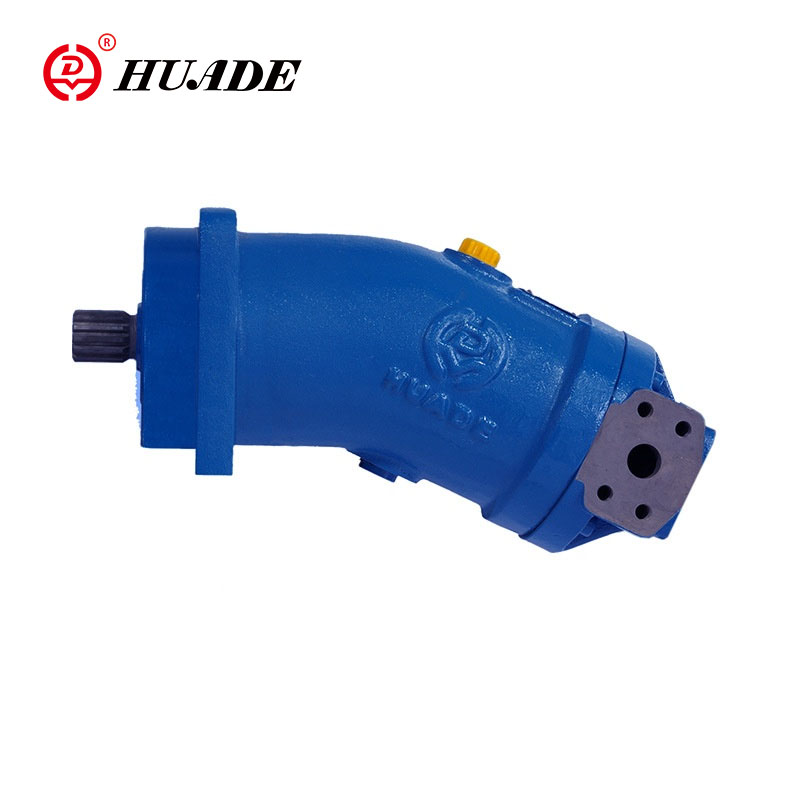

Axial stempel fast pumpe/motor A2F

Axial stempel fast pumpe/motor A2F A2F kan brukes som enten pumpe av motor i hydrostatiske drivere, i åpen eller lukket krets. Det er aksial stempelenhet av bøyd aksedesign med fast forskyvning. Hvis den opereres som en pumpe, er strømmen av A2F -pumpe proporsjonal med drivhastigheten og forskyvningen. Hvis den opereres som en motor, er utgangshastigheten til A2F -motoren proporsjonal med det feide volumet og omvendt proporsjonal med forskyvning. Utgangsmomentet øker med trykkfallet mellom høye og lave trykksidene.

Produktparameter av aksial stempel fast pumpe/motor A2F

• Størrelse: 10-500
• Topptrykk: Opptil 40MPa
• Krets: For åpen eller lukket krets.
• Design: Axial Tapered Piston, Bent Axis Design

▶Innløp driftstrykk

◆Pumpee

Minimumstrykk ved porter A eller B

P_abs------ 0,08mA

I lukkede kretsløp må fôringstrykket være mellom 0,2MPa og 0,6MPa, avhengig av pumpehastighet og viskositet hydraulisk væske

◆Motor

Trykk ved port A eller B

Nominelt trykk PN = 35MPA

Topptrykk s_Maks= 40MPa

Summen av trykket ved porter A og B må ikke overstige 70MPa (individuelt trykk på hver side maks. 40MPA)

▶Uttakets driftstrykk

◆Pumpee

Nominelt trykk --- s_N= 35MPA

Topptrykk ----- s_Maks= 40MPa

Sakstrykk

▶Maksimal tillatt sakstrykk (ved port t)

PABS ---- 0,2MPa

▶ Oljetemperaturområde

t_min---- -25 ℃

t_Maks--- +80 ℃

▶ Viskositetsområde

V_min---- (for kortperioder) 10mm²/s

V_Maks--- (i korte perioder) 1000mm²/s

▶ Optimal driftsviskositet

V_OPT--- 16-36mm²/s

Produktfunksjon og påføring av aksial stempel fast pumpe/motor A2F

Funksjoner

▶ Høy ytelse roterende gruppe med godt bevist sfærisk kontrollområde med fordelene: selvsentrering av lav perifer hastighet, høy effektivitet.

▶ Robuste rullende lagre tåler lang levetid.

▶ Kjøraksel som kan ta i bruk radiell belastning.

▶ ISO -monteringsflens, ensartet for fast forskyvning.

▶ Pumper/motorer og variable motorer fra størrelse 55.

▶ kan brukes i forbindelse med brann-resistente væsker.

▶ Generering med lav støy.

Søknad

Axial stempel fast pumpe/motor A2F er mye brukt i ingeniørmaskiner, kullmaskiner, landbruksmaskiner, metallurgisk utstyr, maskinverktøy, etc.
