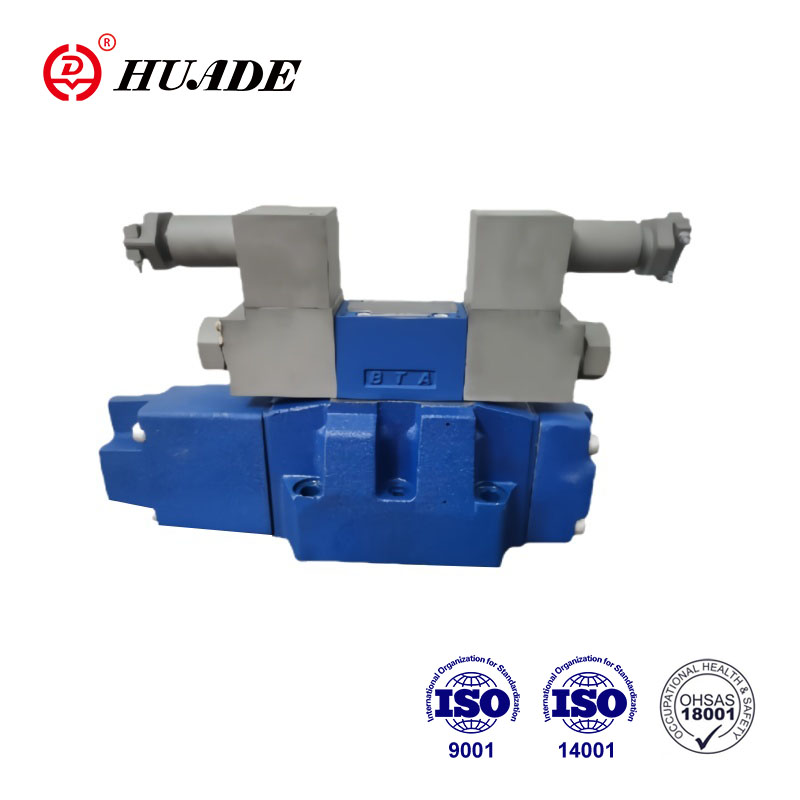

Eksplosjonssikker proporsjonal retningsventil 4WRZ

Eksplosjonssikker proporsjonal retningsventil 4WRZ er mye brukt i hydrauliske systemer som krever presis kontroll og eksplosjonssikker ytelse. Huades 4WRZ-serie eksplosjonssikre ventiler er CNEX-sertifisert. Eksplosjonssikre karakterer og sertifiseringer er vanligvis i samsvar med relevante internasjonale standarder. Eksplosjonssikker proporsjonal ventil 4WRZ har følsomme strømningsreguleringsegenskaper, som kan oppnå presis kontroll av trykket, strømningen og retningen til det hydrauliske systemet.

Produktparameter for eksplosjonssikker proporsjonal retningsventil 4WRZ

Produktfunksjon og bruk av eksplosjonssikker proporsjonal retningsventil 4WRZ

Funksjoner:

▶Pilotdrevet proporsjonal retningsventil for å kontrollere retningen og størrelsen på en strømning

▶Betjening skjer med proporsjonale solenoider med midtgjenge og avtakbar spole

▶For montering av underplate:

Porteringsmønster til ISO 4401 og DIN 2430

▶Fjærsentrert kontrollspole

▶4WRZE: Integrert elektronikk (OBE) med spenningsinngang eller strøminngang (A1 resp. F1)

▶4WRZ: tilhørende kontrollelektronikk (separat bestilling)

Søknad:

Eksplosjonssikker retningsventil 4WRZ-L7X brukes til å kontrollere retningen og flyten i spolegruvedrift, kullgruvemaskineri, metallurgisk maskineri.

Funksjon og konfigurasjon

■Pilotventil type 3DREP 6...

Pilotventilen er en proporsjonal magnetstyrt 3-veis trykkreduksjonsventil. Den brukes til å konvertere et elektrisk inngangssignal til et proporsjonalt trykkutgangssignal og brukes på alle 4WRZ...ventiler.

De proporsjonale solenoidene er kontrollerbare DC våtstift-solenoider med sentral gjenger og avtakbar spole. Solenoiden styres valgfritt av ekstern elektronikk.

Design:

Ventilen består i hovedsak av:

– Bolig (1)

– Kontrollspole (2) med trykkmålespoler (3 og 4)

– Solenoider (5 og 6) med midtgjenge

Arbeidsprinsipp

–Når solenoidene (5 og 6) er i spenningsløs tilstand, holdes kontrollspolen (2)

ved trykkfjærer i midtstilling

– Direkte betjening av kontrollspolen (2) ved å aktivere en proporsjonal solenoid, f.eks. aktivering av solenoid "a" (5). Trykkmålespolen (3) og kontrollspolen (2) er forskjøvet til venstre i forhold til det elektriske inngangssignalet; Forbindelse fra P til B og A til T gjennom åpningslignende tverrsnitt med progressive strømningsegenskaper; Frakobling av solenoiden (5), styrespolen (2) returneres til sentral posisjon av trykkfjæren, I sentral posisjon er portene A og B åpne til T, dvs. hydraulikkvæsken kan strømme til tanken uten eventuelle restriksjoner.

– Manuell overstyring, valgfri, ved hjelp av den kan kontrollspolen (2) flyttes uten at det kreves aktivering av solenoiden.

Merknader:

Type 3DREP 6:Tømming av tankledningen må forhindres. Ved tilsvarende installasjonssituasjon skal det monteres en forspenningsventil (forspenningstrykk ca. 2 bar).

Pilotventil med to spoleposisjoner

(Typ 3DREP 6...B...)

I prinsippet tilsvarer funksjonen til denne ventilversjonen funksjonen til ventilen med tre spoleposisjoner. Imidlertid er denne 2-posisjonsventilen kun utstyrt med solenoid "a" (5). I stedet for den 2. proporsjonale solenoiden er det montert en pluggskrue (7).

■Pilotstyrte proporsjonale retningsventiler Type 4WRZ...

Ventiler av type 4WRZ... er pilotstyrte retningsventiler med proporsjonal-proporsjonale magnetventiler. De kontrollerer retningen og størrelsen på en flyt.

Design:

Ventilene består i hovedsak av:

– En pilotventil (9) med proporsjonale solenoider (5 og 6), styrespole (2) og åpningsplugger (15)

– En hovedventil (10) med hovedspole (11) og sentreringsfjær (12).

Arbeidsprinsipp

– Når solenoidene (5 og 6) er spenningsløse, holdes hovedspolen (11) i midtstilling av sentreringsfjærer (12).

– Drift av 1thAe TmBain-spolen (11) gjennom pilotventilen (9), hovedspolen beveges proporsjonalt, avhengig av spolens posisjon, strømning fra P til A og B til T(R) eller P til B og A til T (R).

f.eks. ved å aktivere solenoiden "b" (6), flyttes kontrollspolen (2) til høyre, pilotolje føres gjennom pilotventilen (9) inn i trykkkammeret (13) og beveger hovedspolen (11) i forhold til til det elektriske inngangssignalet; Tilkobling fra P til A og B til T gjennom åpningslignende tverrsnitt med progressiv strømning.

egenskaper.

Frakobling av solenoiden (6), kontrollspolen (2) og hovedspolen (11) settes tilbake til midtstilling.

– Pilotoljetilførsel til pilotventilen internt via port P eller eksternt via port X.

– Ved hjelp av en valgfri manuell overstyring kan reguleringsspolen (2) flyttes uten at det kreves aktivering av solenoiden.

Merknader:

For systemtrykk over 100 bar må type D3 pilottrykkreduseringsmodul (14) monteres mellom pilotventil (9) og hovedventil (10).

Symboler for eksplosjonssikker proporsjonal retningsventil 4WRZ
