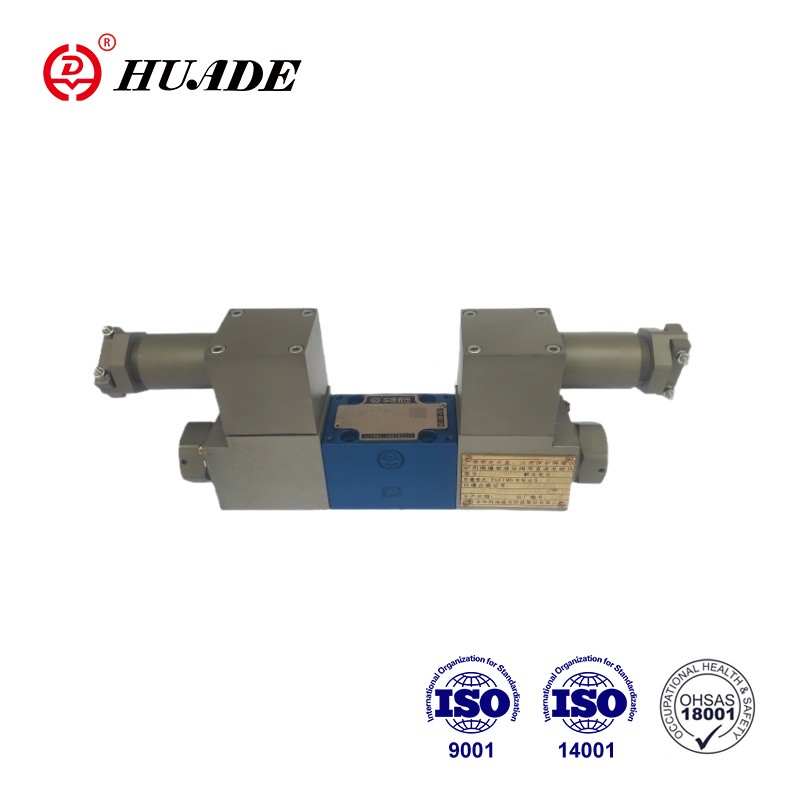

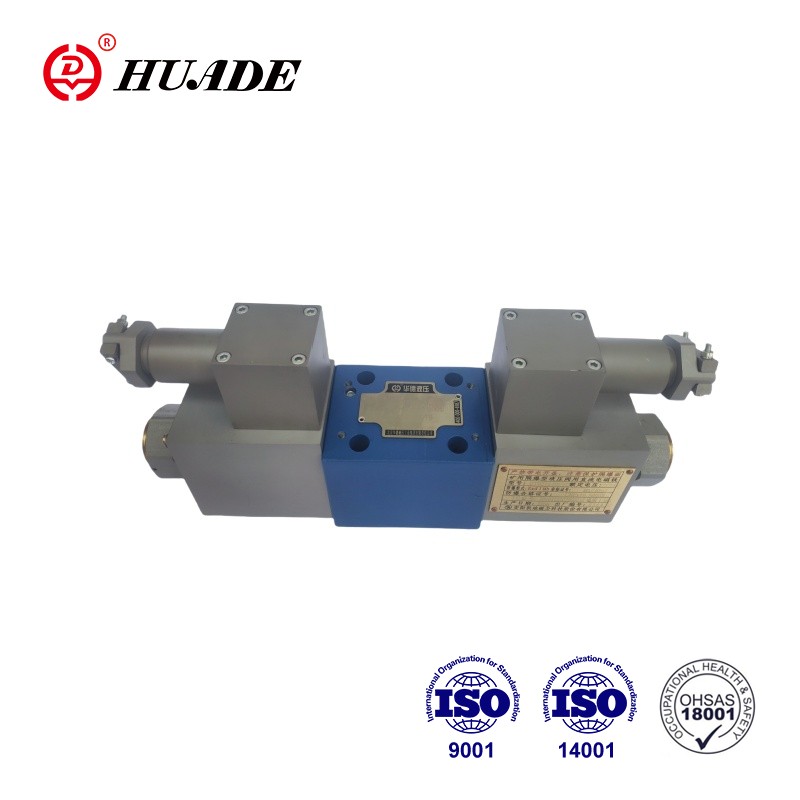

Eksplosjonssikker proporsjonal retningsventil 4WRA 10-2X

Eksplosjonssikker proporsjonal retningsventil 4WRA 10-2X er laget av høykvalitets korrosjonsbestandige materialer og huset er laget av eksplosjonssikre materialer, som effektivt kan motstå eksplosjonspåvirkning og flammeerosjon. Eksplosjonssikker proporsjonal retningsventil 4WRA 10-2X har bestått CNEX-sertifiseringen. Huades eksplosjonssikre produkt har fått konsekvent ros i markedet med høy kvalitet og lav pris.

Produktparameter for eksplosjonssikker proporsjonal retningsventil 4WRA 10-2X

Produktfunksjon og bruk av eksplosjonssikker proporsjonal retningsventil 4WRA 10-2X

Funksjoner:

▶Direktebetjent proporsjonal retningsventil for å kontrollere retningen og størrelsen på en strømning

▶For montering av underplate: Portmønster samsvarer med ISO4401

▶Aktivering ved hjelp av proporsjonale solenoider med midtgjenge og avtakbar spole

▶Fjærsentrert kontrollspole

Søknad:

Eksplosjonssikker proporsjonal retningsventil 4WRA 10-2X er mye brukt i kullgruver. petrokjemisk industri.

Funksjon og konfigurasjon av eksplosjonssikker proporsjonal retningsventil 4WRA 10-2X

Ventilene består i hovedsak av: Hus (1) med monteringsflate, Styrespole (3) med trykkfjærer (2), Magneter (4) med midtgjenge.

Med magnetventilene (4), deaktivert, holdes styrespolen (3) i sentral posisjon av trykkfjærene (2).

Direkte betjening av kontrollspolen (3) ved å aktivere en av proporsjonalsolenoidene (4), f.eks. styring av solenoid høyre, deretter bevegelse av styrespolen (3) til venstre i forhold til det elektriske inngangssignalet, og kobling fra P til A og B til T via åpningslignende tverrsnitt med progressive strømningsegenskaper.

4WRA(E)...A-2X de 2 svitsjede posisjonsventilene er imidlertid kun utstyrt med solenoid "a". En plugg (6) er montert på "b" proporsjonal solenoid.

Symboler for eksplosjonssikker proporsjonal retningsventil 4WRA 10-2X
