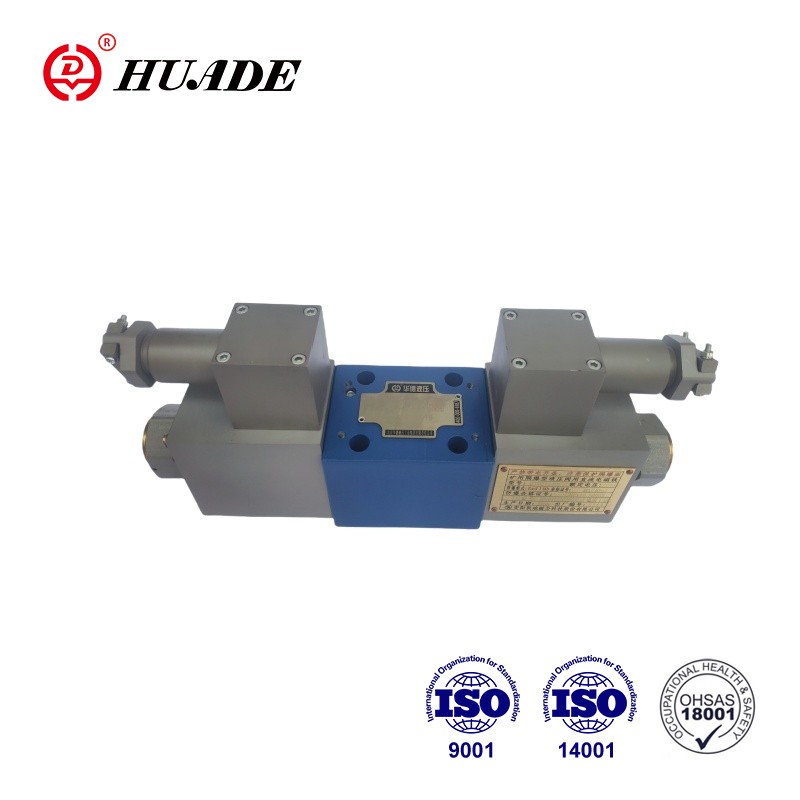

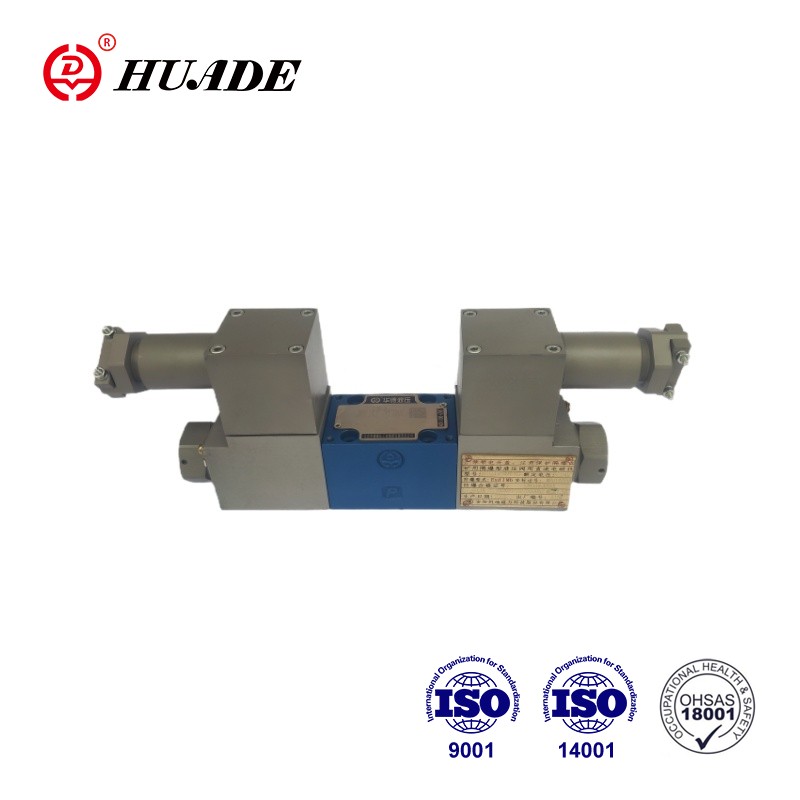

Huades eksplosjonssikre proporsjonale retningsventil 4WRA 6-2x er 4/2- og 4/3-veis proporsjonale retningsventiler. De er designet som direkte opererte komponenter for montering av subplate. De aktiveres ved hjelp av proporsjonale magnetventiler med sentral tråd og avtakbar spole. Magnete styres enten B Ekstern kontrollelektronikk. Denne 4WRA 6-2x eksplosjonssikre ventilen har et bredt spekter av applikasjoner, hovedsakelig i områder der presis kontroll av hydraulisk systemstrøm, trykk, hastighet og andre parametere er nødvendig.
| Hydraulisk | |||
| Installasjon | Valgfritt, helst horisontalt | ||
| Nominell størrelse | 6 | 10 | |
| Vekt (kg) | 4wra ... 2x | 2 | 6.6 |
| Nominell flyt QVNOM ved △ P = 10 bar (l/min) | 7, 15, 26 | 30, 60 | |
| Hysterese (%) | ≤5 | ||
| Reverseringsspenn (%) | ≤1 | ||
| Responsfølsomhet (%) | ≤ 0,5 | ||
| Maks. Betjente trykk | Porter A, B, P (bar) | 350 | |
| Port t (bar) | 210 | ||
| Trykkvæske | Mineralolje (HL, HLP) til DIN 51524 | ||
| Andre trykkvæsker på forespørsel! | |||
| Omgivelsestemperaturområde (℃) | 4wra ... 2x | -20 ° C til 70 ° C (-4 ° F til 158 ° F) | |
| Viskositetsområde (mm2/s) | 20to 380 (helst 30 til 46) | ||
| Fluid renslighetsklasse | NAS1638 Class9 eller ISO 4406 klasse 20/18/15 | ||
| Elektrisk | ||||
| 1) Magnetdata | ||||
| Spenningstype | DC | |||
| Kommandoverdi signal for 4WRA | ± 10VOR4 ~ 20MA | |||
| Maks. Strøm per magnetventil (a) | 2.5 | 1.5 | 0.8 | |
| Solenoidspolemotstand (ω) | Kald verdi ved 20 ° C | 2 | 4.8 | 19.5 |
| Maks. Verdi | 3 | 7.2 | 28.8 | |
| Plikt (%) | ED100% | |||
| Max.Coil Temperatur (℃) | 150 | |||
| Ventilbeskyttelse til EN60529 | IP 65 | |||
| 2) Kontrollelektronikk | ||||
| Forsterker | 4wra ... 2x | Vt-vspa2 -...- 2x | ||
| Forsyningsspenning (V) | Nominell spenning | 24 | ||
| Nedre begrensende verdi | 21/22 (4WRA) | |||
| Øvre begrensende verdi | 35 | |||
| Forsterker strømforbruk (a) | IMAX | <1.8 | ||
| Impuls strøm | 3 | |||
Funksjoner:
▶ Direkte betjent proporsjonal retningsventil for å kontrollere retningen og størrelsen på en strømning
▶ For montering av subplate: Portingmønster er i samsvar med ISO4401
▶ aktivering ved hjelp av proporsjonale magnetventiler med sentral tråd og avtakbar spole
▶ Vårsentrert kontrollspole
Søknad:
Eksplosjonssikre proporsjonal retningsventil 4WRA 6-2x kan brukes i tung maskinproduksjon, maskinverktøy, industriell automatisering.
Ventilene består i utgangspunktet av: kropp (1) med monteringsoverflate, kontrollspole (3) med kompresjonsfjærer (2), magnetventiler (4) med sentral tråd.
Med magnetventilene (4), avgitt, holdes kontrollspolen (3) i den sentrale posisjonen av kompresjonsfjærene (2).
Direkte drift av kontrollspolen (3) ved å gi energi til en av de proporsjonale magnetventilene (4) f.eks. Kontroll av solenoidhøyre, deretter bevegelse av kontrollspolen (3) til venstre i forhold til det elektriske inngangssignalet, og tilkobling fra P til A og B til T via Orifce-lignende tverrsnitt med progressive strømningsegenskaper.
4WRA (E) ... A-2X De 2 byttet plasseringsventiler er imidlertid bare utstyrt med magnetventil "A". En plugg (6) er montert på plass på "B" proporsjonal magnetventil.
Symboler på eksplosjonssikker proporsjonal retningsventil 4WRA 6-2x
