Har noen gang sett en søppelbil jobbe og lurt på:"Hvordan vet den å løfte beholderen først og deretter tippe den perfekt?"Eller kanskje du har sett fabrikkroboter jobbe i perfekt rekkefølge og tenkt,"Hva gjør dem så koordinerte?"
Svaret kan overraske deg - det er ofte en enkel, men genial enhet som kalles en trykksekvensventil. Og mot slutten av denne veiledningen vil du forstå nøyaktig hvordan disse "mekaniske hjernene" holder verden i gang.

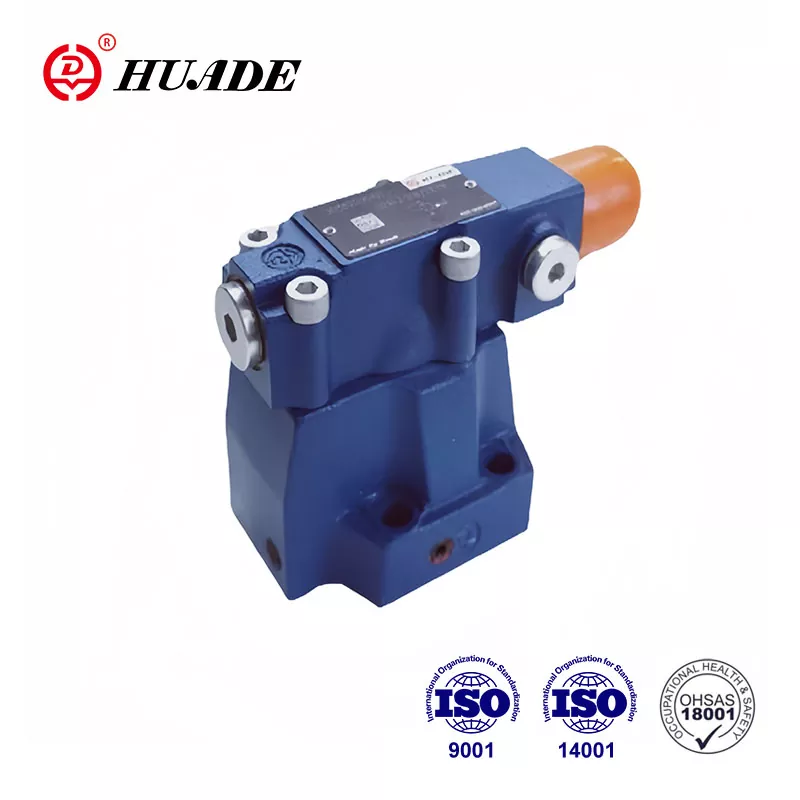

Hva er en trykksekvensventil? (Det enkle svaret)
En trykksekvensventil (del avtrykkreguleringsventilsystemer) er som ensmart trafikklys for hydraulikksystemer. Akkurat som et trafikklys kontrollerer når biler kan kjøre, kontrollerer denne ventilen når forskjellige deler av en maskin kan begynne å fungere.
Her er hovedideen:Den forblir lukket (rødt lys) til trykket bygges opp til et spesifikt nivå, og åpnes deretter (grønt lys) for å la hydraulikkvæske strømme til neste komponent. Dette skaper automatisk sekvensering uten behov for datamaskiner eller elektriske kontroller.
Rask eksempel:
Tenk på å lage en peanøttsmørsmørbrød:
Trinn 1:Gjør brødet klart (primær handling)
Vente:Pass på at brødet er riktig plassert
Trinn 2:Tilsett peanøttsmør (sekundær handling)
En trykksekvensventil gjør det samme for maskiner - den sørger for at trinn 1 er helt ferdig før trinn 2 begynner.
Hvorfor maskinene dine trenger trykksekvensventiler
Lurer du på hvorfor vi ikke bare kan la alt skje på en gang? Her er grunnen til at riktig sekvensering er viktig:
Uten sekvenskontroll ville du ha kaos. Tenk deg om bilens girkasse prøvde å skifte gir mens motoren fortsatt startet, eller om en 3D-printer begynte å skrive ut før sengen ble varmet opp. Det er akkurat det som skjer i hydrauliske systemer uten riktig sekvensering.
Forretningssaken (hvorfor ingeniører elsker dem):
Null strøm kreves- Fungerer i eksplosive miljøer der elektronikken svikter
Skuddsikker pålitelighet- Færre deler betyr færre feil (typisk levetid: 10+ år)
Kostnadsbesparelser- Kan erstatte $5000 PLS-systemer med en $200-ventil
Enkelt vedlikehold– De fleste teknikere kan betjene dem med grunnleggende verktøy
Virkelig spørsmål:Vil du heller stole på et dataprogram eller en enkel mekanisk enhet i et skittent miljø med høyt trykk? De fleste erfarne ingeniører velger mekanisk hver gang.
Hvordan fungerer en trykksekvensventil?
Arbeidsprinsippet er faktisk ganske enkelt:
Den grunnleggende prosessen:
Primærhandling starter- Den første sylinderen eller motoren begynner å fungere
Trykket bygger seg opp- Når den første handlingen er fullført, slutter væske å bevege seg og trykket stiger
Ventil åpner- Når trykket når settpunktet (som 400 PSI), åpnes sekvensventilen
Sekundær handling begynner- Væske strømmer til den andre sylinderen eller motoren
Tenk på det som en demning i en elv. Demningen (sekvensventilen) holder vannet tilbake til vannstanden (trykket) blir høy nok. Deretter åpner den portene for å la vann renne nedstrøms.
Nøkkeldeler (hva er inni):
Ventilhus- Hovedhuset (som et hus)
Vår- Stiller inn "utløsertrykket" (som en dørlås)
Justeringsskrue- Trykkskiven din (som en termostat)
Ekstern avløpsport- Holder avlesningene nøyaktige (som et trykkavlastningshull)
For et tips:Det eksterne avløpet er avgjørende - uten det kan mottrykk lure ventilen til å åpne på feil tidspunkt. Spesifiser alltid eksternt avløp i systemdesignet.
Hydrauliske sekvensventiltyper: hvilken trenger du?
Lurer du på hvilken type du skal velge? Her er sammenbruddet som vil redde deg fra kostbare feil.
[Sammenlign med andretrykkreguleringsventiltyper]
1. Direktevirkende hydrauliske sekvensventiler
Tenk på det som:En enkel fjærbelastet dør
Responstid:Lynrask (2–10 millisekunder)
Trykkområde:Opptil 5000 PSI vanligvis
Koste:Budsjettvennlig ($50-$300)
Best for:Lite mobilt utstyr, hurtigsyklusapplikasjoner
Ulempen:Kan være "hoppende" ved høye trykk
2. Pilotdrevne trykksekvensventiler
Tenk på det som:Et sofistikert to-trinns system
Responstid:Langsommere, men jevn (≈100 millisekunder)
Trykkområde:Opptil 10 000+ PSI
Koste:Høyere investering ($200–$1500)
Best for:Store industripresser, presisjonsproduksjon
Fordel:Bergfast stabilitet under varierende forhold
Hvilken bør du velge?Hvis du trenger hastighet og enkelhet, gå direkte til skuespill. Hvis du trenger presisjon og håndtere høye strømmer, er pilotstyrt svaret.
Trykksekvensventilapplikasjoner: hvor du finner dem i arbeid
Lurer du på hvor disse ventilene faktisk fungerer? De er overalt - du møter dem sannsynligvis daglig uten å vite det.
Produksjon og industrielt utstyr
CNC maskineringssentre:Klem arbeidsstykket → begynn å kutte → trekk inn verktøy
Sprøytestøping:Lukk formen → sprøyt inn plast → løs delen
Hydrauliske presser:Plasser materialet → påfør trykk → slipp og løs ut
Applikasjoner for mobile maskiner
Søppelbiler:Løft beholderen → tipp og tøm → gå tilbake til posisjon
Anleggsutstyr:Sett ut støtteben → løft last → trekk inn bommen
Landbruksmaskiner:Løft redskapet → koble inn kraftuttaket → start driften
Spesialiserte systemer
Teleskopisk sylinderkontroll:Forleng seksjonene i riktig rekkefølge for jevn drift
Flertrinns hydrauliske systemer:Koordiner flere aktuatorer uten elektroniske kontroller
Mønsteret?Hver gang du ser hydraulisk utstyr gjøre ting i perfekt orden, er det sannsynligvis en sekvensventil som orkestrerer showet.
Hvordan er en trykksekvensventil forskjellig fra andre ventiler?
Det er lett å forveksle trykksekvensventiler med andre lignende ventiler. Slik skiller du dem fra hverandre.
[Les mer omavlastningsventilfunksjoner]
Sekvensventil vs. avlastningsventil
| Trekk | Sekvensventil | Avlastningsventil |
|---|---|---|
| Hensikt | Styrer rekkefølgen av operasjoner | Beskytter systemet mot høyt trykk |
| Standardtilstand | Lukket | Lukket |
| Når den åpner | Ved innstilt trykk for å starte neste handling | Bare når trykket blir for høyt |
| Hvor væsken går | Til neste aktuator | Tilbake til tanken |
Sekvensventil vs. reduksjonsventil
| Trekk | Sekvensventil | Reduksjonsventil |
|---|---|---|
| Standardtilstand | Normalt lukket | Normalt åpen |
| Hva den overvåker | Innløpstrykk | Utløpstrykk |
| Hensikt | Start neste operasjon | Begrens nedstrømstrykket |
Hydraulisk sekvensventilvalgsguide: Få det riktig første gang
Lei av å gjette hvilken ventil som vil fungere? Her er din trinnvise valgprosess:
Trinn 1: Kjenn systemkravene dine
Maksimalt systemtrykk:Ventilen må håndtere 25 % over ditt høyeste trykk
Sekundærkretsstrømningshastighet:Beregn nødvendig GPM (ventilen må håndtere 20 % mer)
Nødvendig nøyaktighet:±50 PSI for generell bruk, ±10 PSI for presisjonsarbeid
Behov for responstid:Rask (<50ms) eller stabil (>100ms)
Trinn 2: Miljørealitetssjekk
Still deg selv disse spørsmålene:
Hva er temperaturområdet? (Standardtetninger fungerer -10°F til +200°F)
Hvor skittent er miljøet? (Vurder motstand mot forurensning)
Hvilken type hydraulikkvæske? (Petroleum, syntetisk, biobasert?)
Noen bekymringer om eksplosiv atmosfære? (Kan kreve spesielle sertifiseringer)
Trinn 3: Beregn ventilstørrelsen din
Enkel formel for strømningskapasitet:
Nødvendig CV = strømningshastighet (GPM) ÷ √(trykkfall over ventil)
Eksempel:20 GPM sekundærstrøm med 100 PSI tilgjengelig trykkfall behov Cv = 20 ÷ √100 = 2,0
For et tips:Dimensjoner alltid ventilen 20-30 % større enn beregnet for å unngå å operere med maksimal kapasitet.
Installasjonstips for trykksekvensventiler: Unngå kostbare feil
Klar til å installere, men bekymret for å ta feil? Følg disse felttestede retningslinjene:
Kritiske oppsettparametere
Sett trykkberegning:Primærlast + 50-100 PSI sikkerhetsmargin
Koordinering av avlastningsventil:Sett avlastningsventilen 150-200 PSI over sekvensventilen
Ekstern avløpstilkobling:Koble alltid til tanken (aldri koble til denne porten!)
Monteringsretning:Følg produsentens spesifikasjoner (vanligvis alle posisjoner OK)
Installasjonssekvens som fungerer
Kontroll før installasjon:Bekreft alle porter og tilkoblinger
Monter ventil:Bruk riktige dreiemomentspesifikasjoner (vanligvis 15-25 ft-lbs for beslag)
Still inn starttrykk:Start lavt, juster oppover under testing
Testsyklus:Kjør flere komplette sykluser før endelig justering
Finjuster:Juster innstilt trykk for optimal ytelse
Vanlig nybegynnerfeil:Innstilling av trykket for høyt innledningsvis. Start alltid lavt og jobb deg opp - det er lettere å øke trykket enn å fikse skadet utstyr.
Sekvensventilfeilsøking: Løs problemer raskt
Systemet sekvenserer ikke riktig? Her er din diagnostiske veikart:
Problem #1: Sekundær handling vil ikke starte
Symptomer:Primær sylinder fullfører slag, men sekundær aktiveres aldri
Rask diagnose:Kontroller systemets trykkmåler under fullføring av primærslag
Løsninger (i sannsynlighetsrekkefølge):
Innstillingstrykk for nedre sekvensventil
Fjern blokkert avløpsledning
Bytt ut en svak eller ødelagt fjær
Kontroller at avlastningsventilen ikke åpner for tidlig
Problem #2: For tidlig sekundær aktivering
Symptomer:Begge handlingene prøver å skje samtidig
Grunnårsaker:Still inn trykket for lavt ELLER uventede trykktopper
Fiks strategi:Øk innstilt trykk med trinn på 25 PSI til riktig sekvensering er oppnådd
Problem #3: Uregelmessig eller støyende operasjon
Hva du vil høre/se:Skravling, vibrasjon, inkonsekvent sykling
Vanlige mistenkte:Forurenset væske, luft i systemet, slitte interne komponenter
Handlingsplan:
Sjekk væskerenheten (bør være ISO 18/16/13 eller bedre)
Tøm luft fra alle høydepunkter
Hvis problemene vedvarer, bygg om eller bytt ut ventilen
Nøddiagnosetips:Hvis du mister produksjonstid, forbigå sekvensventilen midlertidig og betjene manuelt mens du bestiller deler.
Vedlikehold av trykksekvensventiler: Maksimer investeringen din
Vil du unngå uventet nedetid? Disse vedlikeholdsstrategiene vil holde ventilene i gang i flere tiår:
90-dagers inspeksjonsrutine
Visuell sjekk:Se etter utvendige lekkasjer, korrosjon, løse beslag
Trykkverifisering:Bekreft at innstilt trykk ikke har drevet (±25 PSI toleranse)
Væskeanalyse:Sjekk forurensningsnivåer og væsketilstand
Syklustelling:Spor operasjoner for prediktiv vedlikeholdsplanlegging
Årlige vedlikeholdsoppgaver
Komplett systemspyling:Skift ut filtre og hydraulikkvæske
Ventilkalibrering:Tilbakestill trykk til originale spesifikasjoner
Forseglingsinspeksjon:Se etter slitasje før de svikter katastrofalt
Ytelsestesting:Verifiser responstider og trykknøyaktighet
Virkelighet for vedlikeholdsbudsjett:Å bruke $200/år på forebyggende vedlikehold sparer vanligvis $2000+ i nødreparasjoner og tapt produksjon.
Smart vedlikeholdstips:Hold en reserveventil konfigurert og klar. Når det oppstår problemer, bytt ventiler og gjenoppbygg den defekte enheten offline - minimal nedetid, maksimal produktivitet.
Sequence Valve Technology Trends: What's Coming Next
Lurer du på om sekvensventiler vil bli utdaterte? Her er hva bransjeinnsidere vet:
Smart Sequence Valve Integration
IoT-sensorer:Overvåk sykluser, temperatur og trykkavvik
Prediktiv analyse:AI forutsier feil 30-60 dager i forveien
Fjerndiagnostikk:Sjekk ventilhelsen fra telefonen
Kostnadsrealitet:Smarte ventiler koster 2-3 ganger mer, men kan redusere vedlikeholdskostnadene med 40 %
Avanserte materialer og design
Nano-beleggteknologi:Forlenger forseglingens levetid med 300–500 %
Sammensatte ventilhus:Lettere vekt, bedre korrosjonsbestandighet
Innvendig lavfriksjon:Reduserer energitapet med 15-25 %
Den elektroniske vs. mekaniske debatten
Fordeler med elektronisk kontroll:Uendelig programmerbar, presis, datarik
Fordeler med mekaniske ventiler:Ingen programmering nødvendig, fungerer uten strøm, enklere feilsøking
Bransjens virkelighet:Selv når elektronikken går videre, opprettholder mekaniske sekvensventiler sterke markedsandeler innen:
Kostnadssensitive applikasjoner
Farlige miljøer
Eksterne steder uten pålitelig strøm
Enkle systemer hvor elektronikk tilfører unødvendig kompleksitet
Bunnlinje:Trykksekvensventiler kommer ingen vei – de utvikler seg til å være smartere samtidig som de holder seg mekanisk pålitelige.
Dine neste trinn: Sett denne kunnskapen i arbeid
Klar til å spesifisere, installere eller feilsøke en trykksekvensventil? Her er handlingsplanen din:
For systemdesignere:
Beregn dine behovved å bruke de oppgitte dimensjoneringsformlene
Velg ventiltypebasert på hastighet vs. presisjonsbehov
Spesifiser eksternt avløp- Ikke la entreprenører billige seg på dette
Plan for justeringsadgang- Teknikere vil takke deg senere
For vedlikeholdsteam:
Start den 90-dagers inspeksjonsrutinenøyeblikkelig
Lager vanlige reservedeler(fjærer, tetninger, justeringsskruer)
Dokumenter gjeldende innstilte trykkfør de driver
Togoperatørerå gjenkjenne tidlige varseltegn
For feilsøkere:
Sjekk alltid det grunnleggende først- trykk, væskenivå, filtertilstand
Hold en trykkmåler tilgjengeligfor rask diagnostikk
Husk utvendig avløpsregel- den fikser 60 % av sekvensventilproblemene
Spørsmål om din spesifikke applikasjon?De fleste ventilprodusenter tilbyr gratis applikasjonsteknisk støtte - dra nytte av deres ekspertise.
Siste tanke:Den beste sekvensventilen er den som er riktig valgt, riktig installert og regelmessig vedlikeholdt. Mestr disse grunnleggende, og du vil aldri ha mystiske sekvenseringsproblemer igjen.
