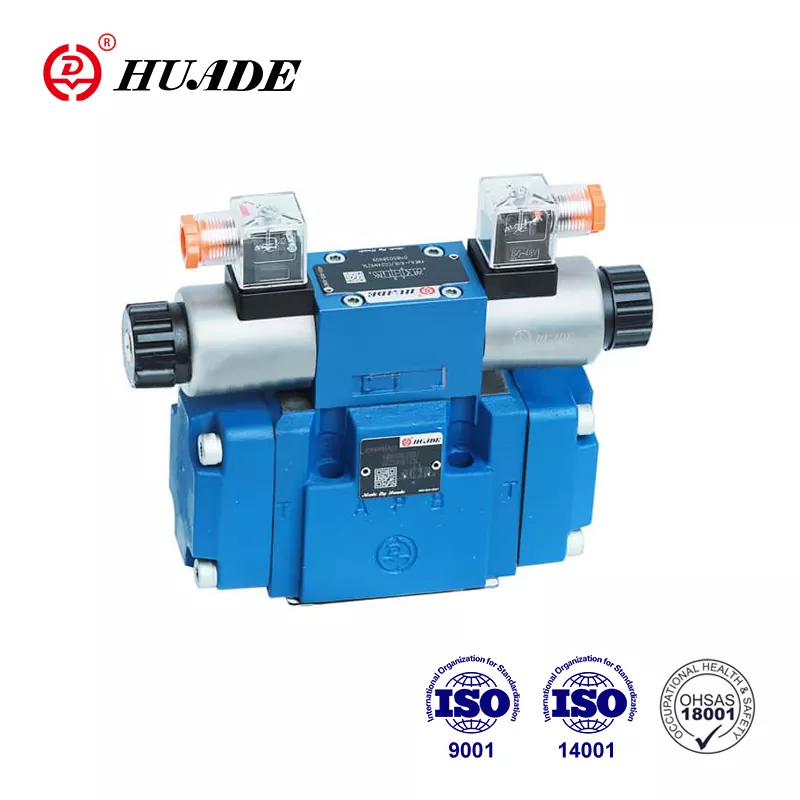

Retningsstyreventil 4WEH 16 J

Huade Hydraulics er lederen i Kinas hydrauliske industri. Som den internasjonale distributøren autorisert av Huade Hydraulic, leverer vi retningsreguleringsventiler fra Huade®-merket. Elektrohydraulisk retningsreguleringsventil 4WEH 16 J selges vilt på grunn av sin høye kvalitet og lavere pris. Vi garanterer kvaliteten på produktet vi har solgt i ett år. I garantiperioden er det gratis å reparere den. Huade® er et velkjent nasjonalt merke i kinesisk hydraulikkindustri. Kvaliteten på denne retningsventilen kan helt oppfylle kundenes krav. Vi har erfarne ingeniører som kan gi rettidig teknisk støtte. Vi håper oppriktig å samarbeide med partnere fra hele verden for vinn-vinn-resultater.

Send forespørsel PDF-nedlasting

produktbeskrivelse

Huade Hydraulic ble etablert gjennom et strategisk partnerskap mellom kinesiske og tyske myndigheter i 1979, og har hatt to langsiktige samarbeidserfaringer med Rexroth. Huade® 4WEH 16 J elektrohydraulisk retningsreguleringsventil er et billig alternativ til Rexroth-ventilen i samme serie. Fabrikken har bestått ISO9001, ISO14001 og OH SAS18001. Huade Hydraulic legger stor vekt på kvaliteten. For å sikre høy kvalitet på hydrauliske ventiler, driver fabrikken mer enn 750 stykker avansert produksjonsutstyr importert fra hele verden. Huade® hydrauliske produkter er mye brukt i ingeniør- og anleggsmaskiner, maskinverktøy, miljøvern, skipsbygging, romfart, jernbanetransport, militærindustri og andre felt.

Produktparameter for retningsreguleringsventil 4WEH 16 J

Type 4WEH16
Driftstrykk, maks. (MPa) -Port P,A,B		H-4WEH16	4WEH16
		til 35	til 28
Port T	Pilot oljedrenering eksternt (MPa)	til 25	til 25
	Pilot oljedrenering internt (MPa)	solenoid (DC)	solenoid (AC)
		til 16	til 10
		Det er umulig for trykksentrert 3-posisjonsventil for å styre oljetømming internt
PortY	Pilot oljedrenering eksternt (MPa)	=16	～10
Pilottrykk min.	Pilot oljedrenering eksternt (MPa) Intern pilotoljeforsyning (MPa)	3-stillingsventil, 1.2 2-stillingsventil, med fjærforskyvning 1.2 2-stillingsventil med hydraulisk offset 1.2


	Intern pilotoljeforsyning (MPa)	For spoler C, F, G, H, P, T, V, Z, S (ved hjelp av en forhåndsbelastning ventil eller tilstrekkelig stor strømning) 0,45
Driftstrykk. maks. (MPa)		til 25
Hydraulikkvæske		Mineraloljer eller fosfatester
Trykkvæsketemperaturområde （℃）		-30～+80
Viskositetsområde (mm2/s)		10–800

Produktfunksjon og bruk av retningsreguleringsventil 4WEH 16 J

Funksjoner:

▶ Ventiler som brukes til å kontrollere startstopp og retning av en væskestrøm

▶ Elektrohydraulisk drift (WEH), hydraulisk drift (WH)

▶ For underplatemontering

▶ Fjær- eller trykksentrert, fjær- eller hydraulisk offset

▶ Våtpinne DC- eller AC-solenoider, valgfritt

▶ Manuell overstyring, valgfritt

▶ Elektrisk tilkobling som individuell eller sentral tilkobling

▶ Justering av skiftetid, valgfritt

▶ Forspenningsventil i P-kanalen til hovedventilen, valgfritt

▶ Hjelpeutstyr til datablad

Slagjustering ved hovedspolen, valgfritt

Slagjustering og/eller endeposisjonsindikator, valgfritt

Mekanisk eller induktiv endebryter (nærhetstype) ved hovedspolen, valgfritt

▶ Porteringsmønster til Din 24 340 form A, ISO 4401 og CETOP - RP 121H

Søknad:

Retningsreguleringsventiler 4WEH 16 J brukes til å kontrollere startstopp og retning av en væskestrøm.

Funksjoner, Seksjon av retningsreguleringsventil 4WEH 16 J

Retningsventiler type 4WEH..

Ventiler av type WEH er retningsspoleventiler med elektrohydraulisk drift

Retningsventilene består i hovedsak av hovedventil med hus (1), hovedstyrespole (2), en eller to returfjærer, og pilotventilen (4) med en eller to solenoider.

Hovedkontrollspolen (2) i hovedventilen holdes i nøytral eller i utgangsposisjon enten av fjærene.

utsnitt av 4WEH
