Trykkavslutningsventil DA
  • Trykkavslutningsventil DATrykkavslutningsventil DA
  • Trykkavslutningsventil DATrykkavslutningsventil DA

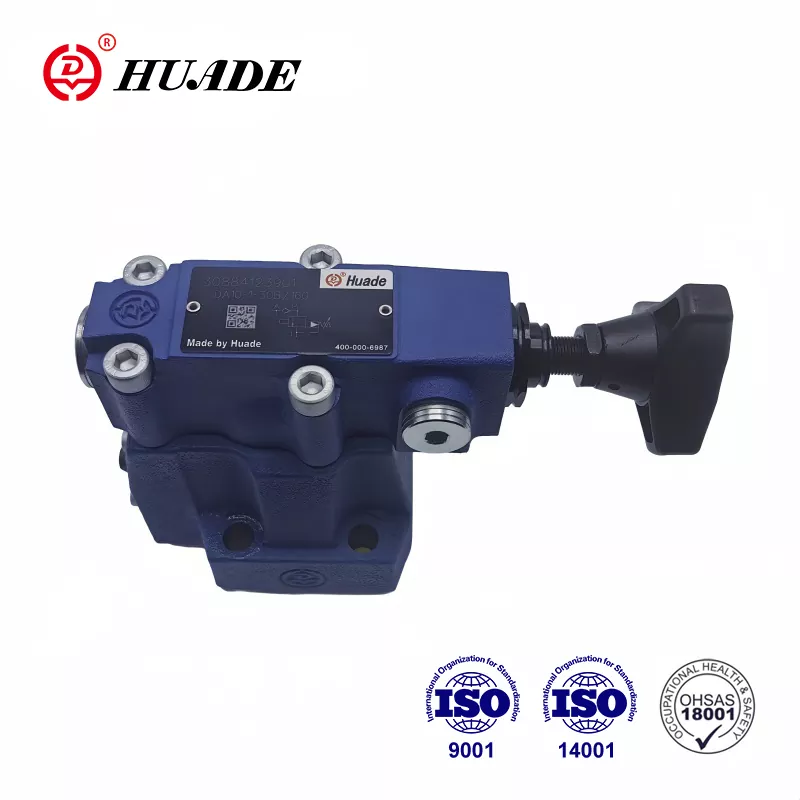

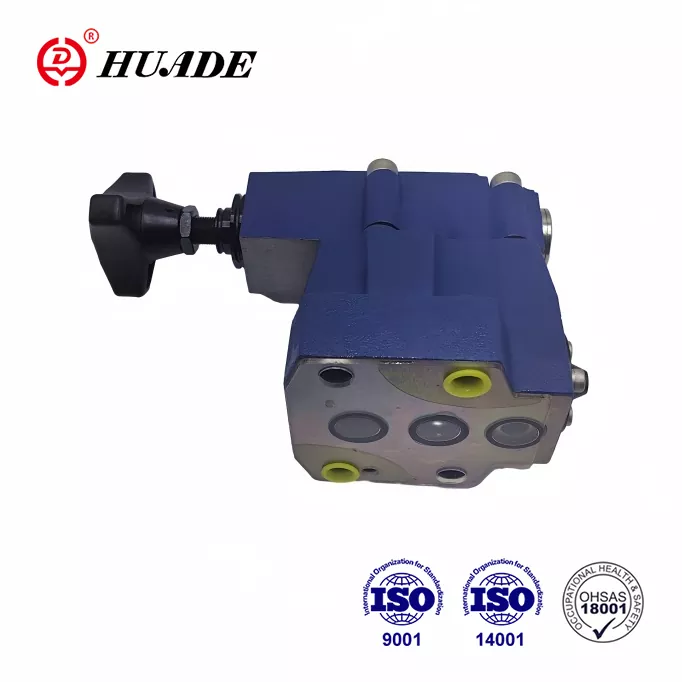

Trykkavslutningsventil DA

• Produktfunksjoner: Pilotdrevet, magnetventilaktuert lossing, Rexroth-kompatible, 4 justeringselementer
• Spesifikasjoner: Størrelse 10/20/30, maks flyt 40-250 l/min, trykk opp til 31,5 MPa
• Bruksområder: Akkumulatorbelastningssystemer, bytte med høyt/lavt trykk

Som et ledende merke i Kinas hydrauliske industri, blir Huade® hydrauliske trykkventiler foretrukket av markedet for deres kvalitet som kan sammenlignes med førsteklasses merker med rimeligere priser. HUADE® trykkavlastningsventil DA kan erstatte serieproduktene som tilbys av Rexroth på grunn av to langsiktige samarbeid. Alle grener av foretaket har passert de tre store nasjonale systemsertifiseringene, nemlig ISO9001, ISO14001 og OH SAS18001. Huade Hydraulic har introdusert mer enn 750 avansert utstyr fra hele verden. Den har også et godt inspeksjonssystem for å sikre overlegen ytelse av hver trykkventil.

Produktparameter for trykkavstengningsventil DA

Størrelse

10

20

30

Max.Flow (l/min)

40

100

250

Trykket ringte

Se karakteristisk kurve

Driftstrykkport A (MPA)

opp til 31,5

Maks. Settbart trykk (MPA)

opp til 8, opp til 16, opp til 31,5

Trykkvæske

Mineralolje (for NBR -tetning), eller fosfatester (for FPM -tetning)

Viskositetsområde (mm ²/s)

10 ~ 800

Trykkvæske temperaturområde (℃)

-30 til +80

Grad av forurensning (㎛)

Maksimal tillatt grad av forurensning av trykkvæsken er til NAS 1638 klasse 9.
Vi anbefaler derfor et filter med en minimum retensjonshastighet på β10 ≥ 75

Vekt (kg)

OG

3.8

7.7

13.4

Daw

4.9

8.8

14.5

Produktfunksjon og påføring av trykkavstengningsventil DA

Funksjoner:

▶ For montering av underplate:

▶ 4 Justeringselementer:

● Rotasjonsknott

● Hylse med intern sekskant og beskyttelseshette

● låsbar roterende knott med skala

● Rotasjonsknott med skala

▶ 3 Trykkvurderinger

▶ Mensoidaktiverte lossing via en innebygd retningsventil

Funksjon, seksjon og symboler for trykkavstengningsventil DA

Trykkreguleringsventiler Type DA er pilotstyrt trykkavstengningsventiler. De brukes til å bytte en pumpestrømning over til upressisert bypass så snart akkumulatorens belastningstrykk er nådd. Ytterligere bruksområder for ventilen er i systemer som har høye og lave trykkpumper. I dette tilfellet blir lavtrykkspumpen byttet til upressisert bypass så snart det faste høyt trykket er nådd.

Trykkavslukningsventiler DA består i utgangspunktet av hovedventilen med hovedspoolenheten, pilotventilen med trykkjusteringselement og sjekkventil. I ventiler i størrelse 10 er sjekkventilen innebygd i hovedventilen. I ventilstørrelser 25 og 32 er sjekkventilen innebygd i en egen plate installert under hovedventilen.

Trykkavslutningsventiltype DA

Avleder pumpestrøm fra P til A eller P til T.

Pumpen leverer strømning via sjekkventil (1) inn i det hydrauliske systemet (P til A). Trykk i port A fungerer via pilotlinje (3) på pilotkontrollspolen (4). Samtidig passerer trykket i port P via åpninger (5) og (7) til den fjærbelastede siden av hovedspolen (6) og Poppet (8) i pilotventilen (2). Så snart det innstilte avskjæringsstrykket i det hydrauliske systemet er nådd, løfter Poppet (8) seg mot våren (9). Trykkvæske renner nå via åpninger (5) og (7) inn i fjærkammeret (11). Fra

Her returneres væsken til tanken enten internt via kontrolllinje i ventiltype DA ... 30b/... eller eksternt via kontrolllinje i ventiltype DA.30b/.. Y ... på grunn av åpninger (5) og (7), er et trykkfall nå til stede ved hovedspolen (6). Hovedspolen (6) løfter nå av setet og åpner tilkoblingen fra P til T. Kontrollventilen (1) doser nå tilkoblingen fra A til P. Poppet (8) holdes nå åpent av systemtrykket via pilotspole (4).

Avleder pumpestrømning fra P til tor p til A.

Området til pilotspolen (4) er 17% større enn effektivt område av poppet (8). Den effektive kraften på pilotspolen (4) er derfor 17% større enn den effektive kraften på poppet (8). Når aktuatortrykket faller i forhold til avskjæringsstrykket med en ventil som tilsvarer bytteskikkelsesdifferensialet, skyver fjæren (9) Poppet (8) på setet. Trykket bygges deretter opp på den fjærbelastede siden av hovedspolen (6). I forbindelse med våren (10) lukker dette hovedspolen (6) og isolerer forbindelsen fra P til T. Pumpens strømning passerer igjen via sjekkventilen (1) inn i det hydrauliske systemet (P til A).


Struktur av DA10 ... 30b



Symboler på DA ... 30b
