Når du arbeider med hydrauliske systemer, kan det å velge riktig retningsreguleringsventil utgjøre hele forskjellen. Rexroth 4WE 10 D retningsreguleringsventil har blitt et pålitelig valg for mange industrielle bruksområder, og det er gode grunner til at ingeniører stadig kommer tilbake til den.
Hva gjør 4WE 10 D spesiell
Rexroth 4WE 10 D er en magnetstyrt retningsreguleringsventil som styrer hvordan hydraulikkvæske strømmer gjennom et system. Tenk på det som en trafikkleder for olje eller andre hydrauliske væsker. Når elektrisitet strømmer gjennom spolene, skifter ventilen posisjon og omdirigerer væske til forskjellige deler av maskinen din.
Denne ventilen passer størrelsesstandarden NG10, som også kalles CETOP 5 eller ISO 4401-05. Hva dette betyr i praktiske termer er at den kan håndtere alvorlige trykk- og strømningshastigheter samtidig som den passer til standard monteringsmønstre som de fleste hydrauliske systemer bruker.
Tallene i navnet forteller deg viktig informasjon. "4" betyr at den har fire hovedporter der væske kommer inn og ut. "WE" indikerer at det er en retningsventil som drives av solenoider. "10" refererer til dens nominelle størrelse, og "D" beskriver en spesifikk spolekonfigurasjon som bestemmer hvordan ventilen oppfører seg når den er i nøytral posisjon.
Trykk- og flytegenskaper
En av de fremtredende egenskapene til retningsreguleringsventilen 4WE 10 D for Rexroth er dens evne til å håndtere høyt trykk. De viktigste arbeidsportene kan klare opptil 350 bar, som tilsvarer omtrent 5 076 PSI. Det er nok press til å håndtere krevende industrielle oppgaver uten å svette.
For strømningskapasitet kan denne ventilen håndtere mellom 120 og 160 liter per minutt avhengig av den spesifikke modellvarianten. Det er omtrent 32 til 42 liter per minutt i amerikanske målinger. Denne serien gir deg fleksibilitet til å tilpasse ventilen til systemets behov uten å overdimensjonere eller underdimensjonere komponentene dine.
Returporten har en nedre trykkgrense, typisk rundt 210 bar. Dette er viktig fordi hvis du designer et system, må du sørge for at returledningen ikke bygger opp for mye trykk. Ellers kan du skade ventilens fjærmekanisme eller belaste huset utover designgrensene.
The Wet-Pin Solenoid Design
4WE 10 D bruker det som kalles en våt-pin solenoid design, og denne funksjonen fortjener litt oppmerksomhet. I dette oppsettet sitter solenoidens skyvestang i hydraulikkolje i stedet for å være helt forseglet fra den.
Dette designvalget gir flere praktiske fordeler. Hydraulikkoljen fungerer som en kjølevæske, og trekker varmen bort fra den elektriske spolen. Dette hjelper solenoiden til å vare lenger og fungere mer pålitelig, spesielt når du sykler på ventilen ofte. Oljen smører også de bevegelige delene, noe som reduserer slitasje over tid.
Fra et vedlikeholdssynspunkt er våtpinne-solenoider praktiske. Du kan bytte ut spolen uten å måtte tømme hydraulikksystemet eller bryte inn i forseglede trykkkamre. Dette sparer tid under reparasjoner og reduserer sjansene for å forurense hydraulikkvæsken. Spolen kan til og med rotere 90 eller 360 grader for å passe til trange installasjonsplasser, noe som gir deg flere muligheter når du monterer ventilen.
Byttehastighet og dempingskontroll
Når du aktiverer retningsreguleringsventilen 4WE 10 D for Rexroth med likestrøm, slår den seg vanligvis på 45 til 70 millisekunder når den slås på, og 35 til 45 millisekunder når den slås av. Disse responstidene fungerer bra for de fleste industrielle automasjonsbehov.
Det som skiller denne ventilen fra mange konkurrenter er dens justerbare dempingsfunksjonen. Noen versjoner lar deg bremse hvor raskt spolen beveger seg når du bytter posisjon. Ved å bruke justerbare gasskruer eller faste åpninger, kan du utvide byttetiden til over 100 millisekunder om nødvendig.
Hvorfor vil du ha en tregere ventil? I systemer med store sylindre eller tung belastning kan umiddelbare retningsendringer skape trykkpigger som hamrer gjennom rørene og beslagene dine. Dette fenomenet, noen ganger kalt vannhammer, kan skade komponenter og forkorte systemets levetid. Den innebygde dempingen hjelper til med å jevne ut disse overgangene uten å trenge separate støtdempere i rørene.
Ventilen kan håndtere opptil 15 000 koblingssykluser i timen, noe som gjør den egnet for høyhastighets produksjonslinjer hvor ventilen må åpne og lukke gjentatte ganger i løpet av dagen.
Spoolkonfigurasjoner og driftslogikk
"D" i 4WE 10 D-betegnelsen refererer til et spesifikt spolesymbol, men Rexroth tilbyr denne ventilplattformen med mange forskjellige spolekonfigurasjoner. Du kan få den i 4/3-konfigurasjoner (fire porter, tre posisjoner) eller 4/2-oppsett (fire porter, to posisjoner), blant andre alternativer.
Hver spoletype skaper forskjellige strømningsbaner når ventilen er i nøytral eller midtstilling. Noen konfigurasjoner lukker alle porter når de er deaktivert, noe som holder sylindrene på plass. Andre kobler pumpen til tanken, noe som losser pumpen og sparer energi. Valget avhenger av hva du vil at systemet skal gjøre når ventilen ikke er aktivt byttet.
Retningsventilen 4WE 10 D for Rexroth kommer i både fjærretur- og sperreversjoner. Fjærreturventiler går automatisk tilbake til utgangsposisjon når du kutter strømmen, noe som ofte er viktig for sikkerheten. Sperreversjoner forblir i sin siste posisjon til du sender et nytt signal, noe som fungerer bedre for applikasjoner der du trenger å holde noe på plass under strømbrudd.
Elektriske spesifikasjoner
Denne ventilen fungerer med et bredt spekter av elektriske systemer. Du kan bestille den med likespenninger fra 12V helt opp til 230V, eller med ulike AC-spenningsalternativer. Standard DC solenoid bruker rundt 30 til 35 watt strøm.
De elektriske koblingene kommer i forskjellige stiler, inkludert pluggkontakter som oppfyller DIN-standarder. Ventilen har en kapslingsklasse IP65, noe som betyr at den kan håndtere støv og vannsprut uten problemer. Isolasjonen oppfyller VDE klasse F-standarder, så den er egnet for industrielle miljøer hvor elektrisk sikkerhet er viktig.
For feilsøking eller nøddrift inkluderer mange versjoner manuelle overstyringsalternativer. Disse lar deg bytte ventilen mekanisk når du setter opp et system eller trenger å flytte noe under et strømbrudd.
Hvor denne ventilen blir brukt
4WE 10 D dukker opp i mange forskjellige bransjer fordi den balanserer ytelse med pålitelighet. I marine applikasjoner vil du finne at den kontrollerer styresystemer på skip, administrerer kraner som laster og losser last, og justerer propeller med variabel stigning. Disse miljøene krever ventiler som kan kjøre kontinuerlig under tøffe forhold, og Rexroth-designet tåler salt luft og vibrasjoner.
Produksjonsanlegg bruker retningsreguleringsventilen 4WE 10 D for Rexroth i maskinverktøy, sprøytestøpeutstyr og metallformingspresser. Den høye koblingsfrekvensen gjør den nyttig for automatisert produksjon der ventilen går tusenvis av ganger per skift. Dempingsjusteringen bidrar til å forhindre støtskader på presisjonskomponenter i disse maskinene.
Konstruksjon og mobilt utstyr er også avhengig av denne ventilplattformen, selv om disse applikasjonene ofte bruker litt forskjellige varianter optimalisert for mobil hydraulikk.
Vedlikehold og væskerenslighet
Som de fleste hydrauliske presisjonskomponenter trenger 4WE 10 D ren olje for å fungere skikkelig. Avstandene mellom spolen og ventilhuset måles i mikrometer, og smusspartikler kan forårsake slitasje og intern lekkasje ganske raskt.
Rexroth spesifiserer at hydraulikkvæsken skal oppfylle NAS 1638 klasse 9 renhetsstandarder. Du trenger et godt filtreringssystem med et betaforhold på minst 75 for 10 mikron partikler. Dette høres kanskje for strengt ut, men når du kjører 15 000 sykluser i timen, øker forurensningsskadene raskt.
Regelmessig vedlikehold inkluderer kontroll av væskerenheten, inspeksjon for lekkasjer og av og til utskifting av tetningssett. Tetningssettene inneholder vanligvis ni O-ringer og kommer med delenummer som R961006886 for nyere serier. På grunn av våtpinne-designen kan du ofte skifte ut magnetspolen uten større demontering, noe som holder nedetiden kort.
Sammenligning med andre alternativer
Retningsreguleringsventilen 4WE 10 D for Rexroth konkurrerer med ventiler fra Parker, Eaton og andre store produsenter i NG10-kategorien. Parkers D3W-serie tilbyr lignende trykkklasser rundt 345 bar. Eatons DG4V-5-serie opererer også i sammenlignbare trykkområder, selv om spesifikasjonene varierer fra modell til modell.
Det som gjør at Rexroth-alternativet skiller seg ut er hovedsakelig den integrerte dempingsevnen. Mens andre produsenter lager robuste og responsive ventiler, inkluderer mange ikke innebygd støtdemping. Hvis du trenger den funksjonen, må du legge til eksterne gasspjeld eller puter til systemet, som tar opp plass og legger til kompleksitet.

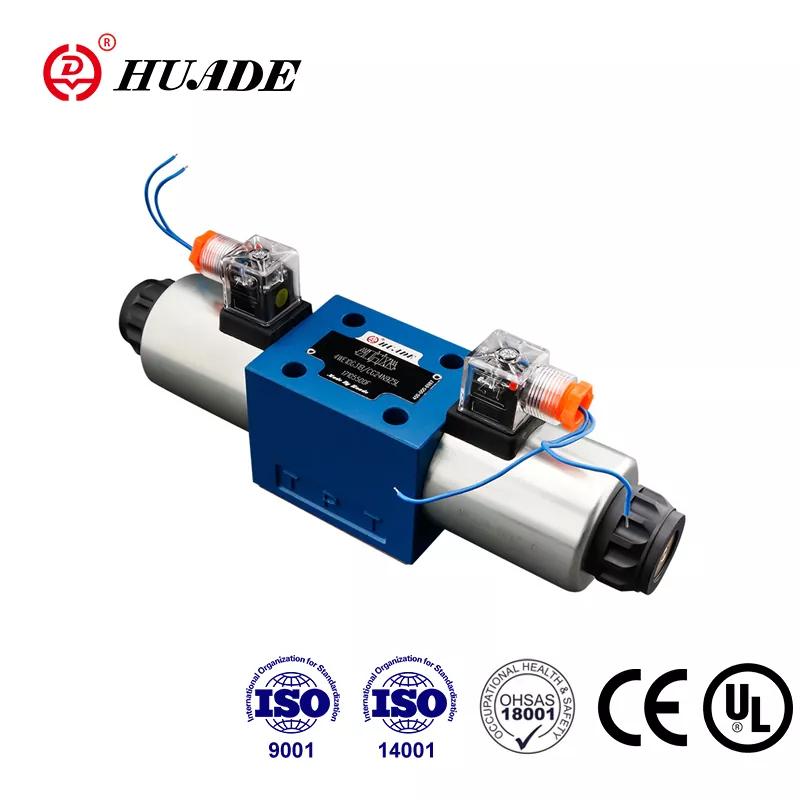

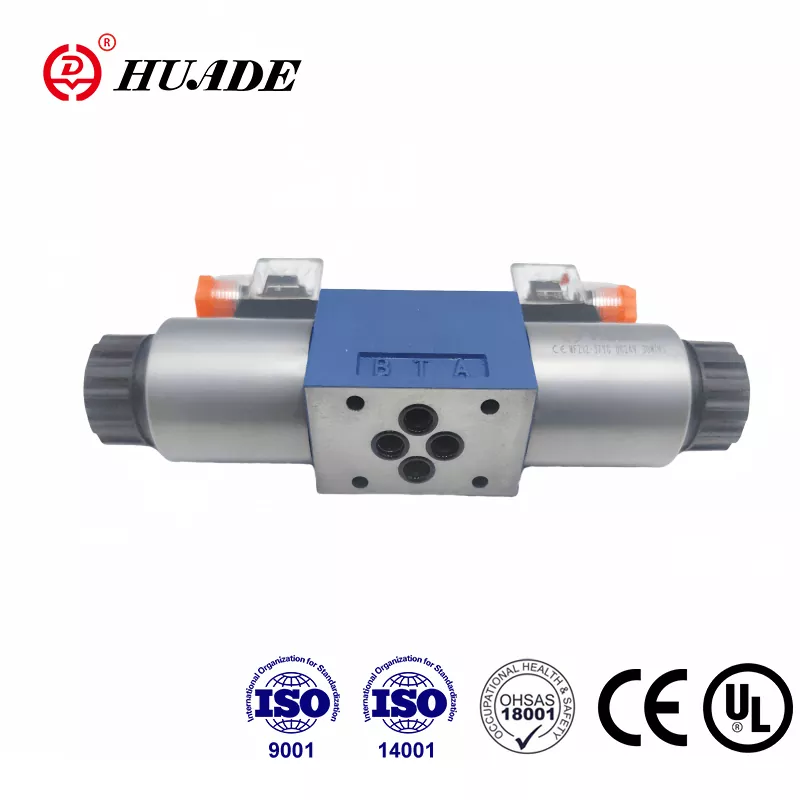

Det finnes også kompatible alternativer fra selskaper som Huade som følger de samme monteringsstandardene og tilbyr lavere priser. Disse kan fungere bra for mindre kritiske applikasjoner, men du bør nøye sammenligne de faktiske ytelsesspesifikasjonene, spesielt maksimale strømningshastigheter og langsiktige holdbarhetsdata.
Installasjonshensyn
4WE 10 D monteres på en underplate med standard ISO 4401-05-mønster. Boltehullene har en avstand på 80 x 32 millimeter fra hverandre, noe som samsvarer med industristandarden for denne størrelsesklassen. Denne standardiseringen betyr at du ofte kan bytte mellom ulike produsenters ventiler uten å redesigne manifolden eller underplaten.
Når du installerer ventilen, vær oppmerksom på portmerkingene. Port P kobles til pumpen din, portene A og B går til aktuatoren din, og port T går tilbake til tanken. Å få disse bakover vil få systemet til å fungere feil og kan skade utstyr.
Retningsreguleringsventilen 4WE 10 D for Rexroth kan operere i omgivelsestemperaturer fra minus 15 grader Celsius opp til 70 grader Celsius. Hydraulikkvæsketemperaturen påvirker koblingstidene fordi oljeviskositeten endres med temperaturen. Hvis systemet kjører i ekstrem kulde eller varme, må du kanskje ta hensyn til dette i tidsberegningene dine.
Spesialvarianter for farlige områder
For bruk i eksplosive atmosfærer tilbyr Rexroth ATEX-sertifiserte versjoner av denne ventilen. WE...XE-serien fungerer i sone 2-miljøer der eksplosive gasser eller støv kan være tilstede, men som normalt ikke forventes. WE...XN-serien håndterer sone 3-forhold med lavere eksplosjonsrisiko.
Disse eksplosjonssikre variantene bruker spesielle spoledesign og beskyttende innkapslinger som forhindrer antennelseskilder. Hvis du jobber i petrokjemiske anlegg, gruvedrift eller offshoreplattformer, trenger du disse sertifiserte versjonene for å oppfylle sikkerhetsforskriftene.
Fremtidssikre systemet ditt
Etter hvert som industrielle systemer blir mer automatiserte og koblet sammen, blir det mer verdifullt å ha diagnostiske evner. Mens den grunnleggende 4WE 10 D er en enkel på-av-ventil, tilbyr Rexroth en oppgradert plattform kalt 4WEH 10-serien som legger til posisjonsovervåking og elektronisk slagjustering.
Disse avanserte versjonene bruker samme utprøvde ventilhus og spoledesign som standard 4WE 10 D, men de inkluderer sensorer som forteller deg hvor spolen er plassert. Denne tilbakemeldingen hjelper med prediktivt vedlikehold og tilstandsovervåking. Hvis du bygger et system som må oppfylle Industry 4.0-standarder eller krever funksjonell sikkerhetssertifisering, gir 4WEH-plattformen deg en oppgraderingsvei uten å endre din grunnleggende hydrauliske kretsdesign.
Å gjøre det riktige valget
Retningsreguleringsventilen 4WE 10 D for Rexroth representerer en solid mellomting mellom ytelse og praktisk. Den håndterer høye trykk og strømningshastigheter uten å være overkonstruert for enkle bruksområder. Solenoiddesignen med våtstift gjør vedlikehold enkelt, og den justerbare dempingsfunksjonen bidrar til å beskytte sensitive systemer mot hydrauliske støt.
Når du spesifiserer denne ventilen, sørg for at du forstår hvilken serie du får. 3X- og 5X-seriene har noen forskjeller i maksimalt trykk, med nyere 5X-versjoner som når 350 bar sammenlignet med 315 bar for noen eldre varianter. Hvis du bruker høyspentspoler som 96V eller 205V DC, husk at du må redusere den maksimale strømmen med ti prosent for å unngå overoppheting av solenoiden.
Nøkkelen til lang levetid er å opprettholde riktig væskerenhet og følge de anbefalte filtreringsstandardene. Dette er ikke valgfritt hvis du vil at ventilen skal nå forventet driftslevetid. Med god væskehåndtering og periodisk utskifting av tetninger kan disse ventilene levere millioner av sykluser i industriell service.
Enten du designer et nytt system eller erstatter en eksisterende ventil, tilbyr 4WE 10 D bevist pålitelighet med nok fleksibilitet til å passe mange forskjellige bruksområder. Det standardiserte monteringsmønsteret og det brede utvalget av spolekonfigurasjoner betyr at du vanligvis kan finne en versjon som passer dine behov uten tilpassede modifikasjoner.
