Trykkavlastningsventiler(PRV) er essensielle Sikkerhetsenheter i industrisystemer. De slipper automatisk overflødig trykk for å forhindre skader på utstyr, systemsvikt eller farlige eksplosjoner. Å forstå hvordan disse ventilene fungerer og deres driftsstatus er avgjørende for opprettholde trygge og effektive industrielle operasjoner.
Denne omfattende analysen dekker Alt du trenger å vite om trykkavlastningsventiler, fra grunnleggende prinsipper til avanserte overvåkingsteknikker. Vi skal utforske forskjellige typer ventiler, Vanlige problemer, vedlikeholdsstrategier og bransjestandarder som holder disse Kritiske sikkerhetsenheter fungerer som den skal.
En trykkavlastningsventil er som en sikkerhet Vakt for trykksystemer. Tenk på det som en automatisk utgivelsesknapp som åpnes når presset blir for høyt. Når trykket inne i et system når en farlig nivå, ventilen åpnes for å la noe av den trykkende væsken (gass eller væske) unnslippe. Når trykket synker tilbake til et sikkert nivå, lukkes ventilen igjen.
Ventilen fungerer gjennom en enkel, men Effektiv mekanisme. Et fjær- eller pilotsystem overvåker kontinuerlig presset. Når trykket blir sterkt nok til å overvinne fjærkraften, er ventilen åpner. Dette skjer automatisk uten menneskelig kontroll, noe som gjør det til en Pålitelig siste forsvarslinje mot trykkrelaterte ulykker.
Industrielle ulykker som involverer overtrykk kan være katastrofalt. De berømte tre mils øya atomulykken fremhevet Hvor kritiske disse ventilene er for sikkerhet. Uten riktig trykkavlastning, Utstyr kan eksplodere, forårsake:
PRV -er fungerer som den endelige sikkerhetsbarrieren, beskytte både mennesker og utstyr når andre kontrollsystemer mislykkes.
Å forstå nøkkelkomponentene hjelper Forklar hvordan disse ventilene fungerer:
Ventilelementer: De viktigste bevegelige delene inkludert platen (delen som åpnes og lukkes) og tetninger som forhindrer lekkasje når de lukkes.
Sensing elementer: Disse oppdager trykkendringene. De kan være enten membran (for Lavtrykk, applikasjoner med høy nøyaktighet) eller stempler (for høyt trykk, kraftig bruk).
Referansekraftselementer: Vanligvis justerbare fjærer som setter trykknivået som Ventilen åpnes. Ytterligere deler som dyser og trykkkamre finjusterer ventilens respons.
Materialer: Vanlige materialer inkluderer messing for generell bruk og rustfritt stål (grad 303, 304, eller 316) for etsende miljøer. Valget avhenger av hvilken type Væske ventilen håndtak og driftsforholdene.
Moderne ventiler som Emersons J-serie bruker balanserte belgdesign som reduserer effekten av nedstrøms trykk, gjør dem mer nøyaktige og pålitelige.
Industrielle applikasjoner
PRV -er finnes i mange bransjer:
Olje og gass: Beskytte rørledninger og prosesseringsutstyr mot farlige trykkpigger.
Kjemisk prosessering: Forebygge reaktoreksplosjoner og beskytte mot løp reaksjoner.
Dampsystemer: Ivareta kjeler og dampdistribusjonsnettverk med strøm planter og produksjonsanlegg.
Vannbehandling: Opprettholde trygt trykk i vannbehandling og distribusjon systemer.
Farmasøytisk produksjon: Beskytte sterile containere og prosesseringsutstyr.
HVAC -systemer: Sikre sikker drift av oppvarmings- og kjølesystemer i bygninger.
Vanlige overtrykkssituasjoner
Flere forhold kan forårsake farlige Trykkoppbygging:
Mens begge typer beskytter mot Overtrykk, de jobber annerledes:
Trykkavlastningsventiler (PRV): Åpne gradvis og brukes vanligvis med væsker. De starter åpner på omtrent 3-5% over det innstilte trykket og nært lukkes når trykket faller 2-4% under innstillingspunktet.
Sikkerhetsavlastningsventiler (SRV): Åpne raskt med en "pop" action og brukes med gasser eller damp. De kan håndtere trykkøkninger på 10-20% over det faste trykket.
Kombinasjonsventiler: Kan håndtere både væsker og gasser, bytte mellom gradvis og Pophandling avhengig av væsketypen.
Fjærbelastede ventiler
Dette er den vanligste typen ved å bruke en våren for å holde ventilen lukket.
Fordeler:
Ulemper:
Best brukt til: Dampkjeler, generelle prosessapplikasjoner
Balanserte belg/stempelventiler
Disse ventilene kompenserer for mottrykk Effekter ved bruk av et belg eller stempelsystem.
Fordeler:
Ulemper:
Best brukt til: Systemer med variabelt baktrykk, skitne eller etsende tjenester

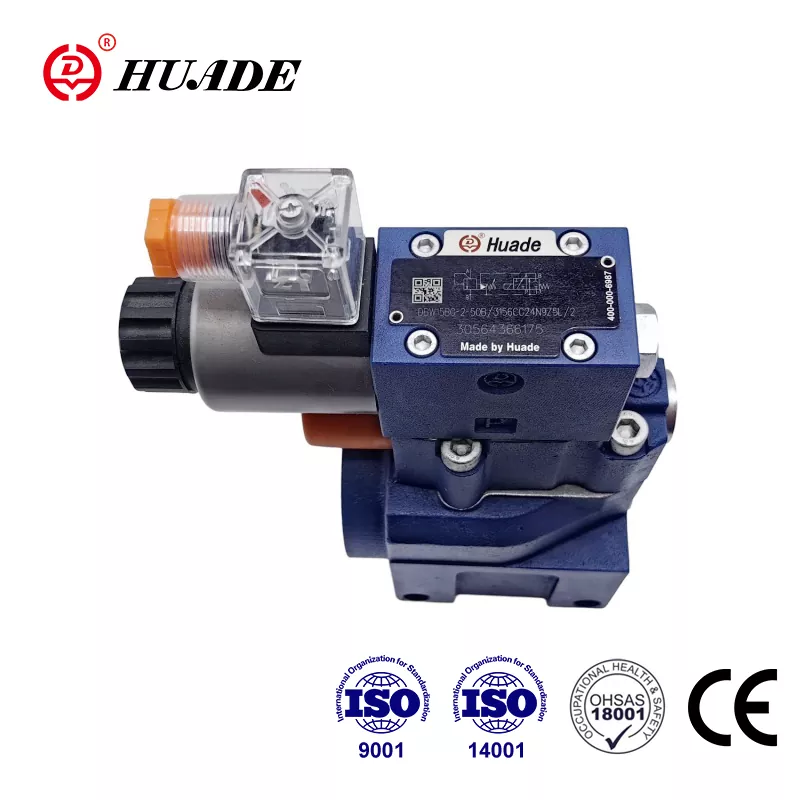

Pilotdrevne ventiler
Disse bruker en liten pilotventil for å kontrollere en større hovedventil.
Fordeler:
Ulemper:
Best brukt til: Systemer med stor kapasitet, høytrykksapplikasjoner
Rupturplater
Dette er tynne metallplater som sprenger når Presset blir for høyt.
Fordeler:
Ulemper:
Best brukt til: Sjeldne overtrykkshendelser, etsende miljøer
Overspenningsventiler
Disse spesielle ventilene åpnes innenfor Millisekunder for å beskytte mot plutselige trykkpigger.
Fordeler:
Ulemper:
Best brukt til: Beskytte mot raske trykkendringer i rørledninger
Sett trykk
Dette er trykket som ventilen begynner å åpne. Det må kalibreres nøye, vanligvis testes tre ganger til sikre nøyaktighet innen ± 3% eller 0,1 bar. Det normale driftstrykket skal være Minst 20% under det innstilte trykket (minimum 10%) for å forhindre lekkasje.
Avlastningstrykk og overtrykk
Lindringstrykket tilsvarer satt trykk pluss overtrykksgodtgjørelse. Ulike applikasjoner tillater forskjellig overtrykk Nivåer:
ASME -standarder begrenser overtrykk til 10% av Maksimalt tillatt arbeidstrykk (MAWP) for de fleste fartøyer, eller 21% under brann Nødsituasjoner.
Sett opp trykk og nedblåsning
Beslagstrykket er når ventilen er helt lukkes igjen. Blowdown er forskjellen mellom satt trykk og igjen trykk, vanligvis 4-20%. En margin på 3-5% forhindrer skravling.
Maksimalt tillatt arbeidstrykk (MAWP)
Dette er det høyeste trykket den beskyttede Utstyr kan trygt håndtere. Ventilinnstillingstrykket må ikke overstige MAWP, og avlastningstrykket må ikke overstige det maksimalt tillatte akkumulerte trykket (MAAP).
Å forstå typiske feilmodus hjelper med feilsøking og forebygging:
Ventilen åpnes ikke ved angitt trykk
Årsaker:
Konsekvenser: Systemovertrykk, potensiell utstyrsskade eller eksplosjon
Overtrykk av systemet (ventilen mislykkes Åpne)
Årsaker:
Konsekvenser: Katastrofisk svikt, sikkerhetshendelser (som Three Mile Island -saken)
Ventillekkasje
Årsaker:
Konsekvenser: Energitap, miljøfrigjøring, systemeffektivitet
Skravling og vibrasjon
Årsaker:
Konsekvenser: Rask slitasje av ventilkomponenter, rørskader, støy
Stikk, slitasje og korrosjon
Årsaker:
Konsekvenser: Ventilfeil, uventet lekkasje, kompromiss i sikkerhetssystemet
De fleste problemer stammer fra systemproblemer snarere enn ventilfeil, understreker viktigheten av riktig seleksjon, installasjon og vedlikehold.
Vedlikeholdsstrategier
Forebyggende vedlikehold: Regelmessig inspeksjon, rengjøring, smøring og testing. Høyrisiko Søknader kan kreve årlig vedlikehold.
Major overhaling: Fullstendig demontering, ikke-destruktiv testing, komponent Erstatning, og full testing før du går tilbake til tjeneste.
Diagnostiske teknikker
Grunnleggende inspeksjon: Visuelle kontroller og lekkasjetesting kan identifisere åpenbare problemer.
Avansert ikke-destruktiv testing (NDT):
Disse avanserte teknikkene kan oppdage Problemer tidlig, reduserer kostnadene og forhindrer feil.
Smart overvåking og prediktiv Vedlikehold
Moderne teknologi tilbyr sofistikert Overvåkingssystemer:
Trådløs akustisk overvåking: Systemer som Rosemount 708 kan oppdage ventildrift uten Fysisk kontakt.
Posisjonssendere: Enheter som Fisher 4400 Monitor Valve Position kontinuerlig.
Kunstig intelligens: AI og maskinlæring analyserer overvåkningsdata for å forutsi feil før de oppstår.
Bedrifter som bruker disse teknologiene rapporten Opptil 50% reduksjon i uplanlagte nedleggelser. Suksesshistorier fra Shell, General Motorer, og Frito-Lay viser besparelser på millioner av dollar gjennom prediktiv Vedlikeholdsprogrammer.
Risikobasert inspeksjon (RBI) og Pålitelighetssentrert vedlikehold (RCM)
RBI: Kvantifiserer sannsynligheten for feil og konsekvenser, og tillater vedlikehold ressurser til å fokusere på utstyret med høy risiko.
RCM: Tar en funksjonsfokusert tilnærming, bestemme de mest effektive vedlikeholdsoppgavene for hver komponent.
Disse tilnærmingene fungerer sammen for å optimalisere Vedlikeholdsplaner og forbedre den generelle systemets pålitelighet.
Overholdelse av bransjestandarder er Viktig for sikkerhet og juridisk drift:
ASME kjele og trykkfartøykode
API -standarder
ISO 4126 -serien
Internasjonale standarder som dekker sikkerhet Ventilkrav, inkludert pilotstyrte ventiler og bruddskiver.
Trykkutstyrsdirektiv (PED) 2014/68/EU
Europeiske forskrifter som krever CE -merking og konformitetsvurdering for trykkutstyr.
OSHA -krav
USAs sikkerhetsforskrifter på arbeidsplassen som forbyr Ventilisolering og krever uavhengige trykkavlastningssystemer.
Teknologitrender og fremtid Utviklingen
Digital integrasjon
Moderne PRV -er inkorporerer stadig mer Digital overvåknings- og kontrollsystemer. Smarte ventiler kan kommunisere sine Status, forutsi vedlikeholdsbehov og optimalisere ytelsen automatisk.
Avanserte materialer
Nye materialer motstår korrosjon bedre og varer lenger i tøffe miljøer. Disse materialene reduserer vedlikeholdet Krav og forbedre påliteligheten.
Simulering og modellering
Datasimuleringer hjelper ingeniører med å designe Bedre ventilsystemer og forutsi ytelse under forskjellige forhold. Dette Reduserer behovet for kostbar fysisk testing.
Miljømessige hensyn
Nyere ventiler minimerer utslippene og Miljøpåvirkning mens du opprettholder sikkerhetsytelsen. Dette er spesielt Viktig i kjemisk prosessering og oljeraffineringsapplikasjoner.
Trykkavlastningsventil Driftsstatus involverer både stabilitetsparametere (som angitt trykk og strømningskapasitet) og Forbigående responsegenskaper (som åpningstid og overspenningsbeskyttelse). Pålitelighet avhenger av riktig standard etterlevelse, regelmessig vedlikehold og I økende grad, smarte overvåkningssystemer.
Viktige funn fra nyere forskning:
For design og utvalg:
For drift og vedlikehold:
For overholdelse av forskrift:
For forretningsstøtte:
Ved å følge disse anbefalingene og Opprettholde en omfattende tilnærming til håndtering av trykkavlastningsventil, Organisasjoner kan sikre trygg, pålitelig og kostnadseffektiv virksomhet mens oppfylle alle myndighetskrav.
Fremtiden for trykkavlastningsventil Teknologi ser lovende ut, med smart overvåking, prediktivt vedlikehold og Avanserte materialer fortsetter å forbedre sikkerhet og pålitelighet. Bo informert om denne utviklingen og implementering av beste praksis vil være viktig for å opprettholde konkurransefortrinn og samtidig sikre det høyeste Sikkerhetsnivåer.
