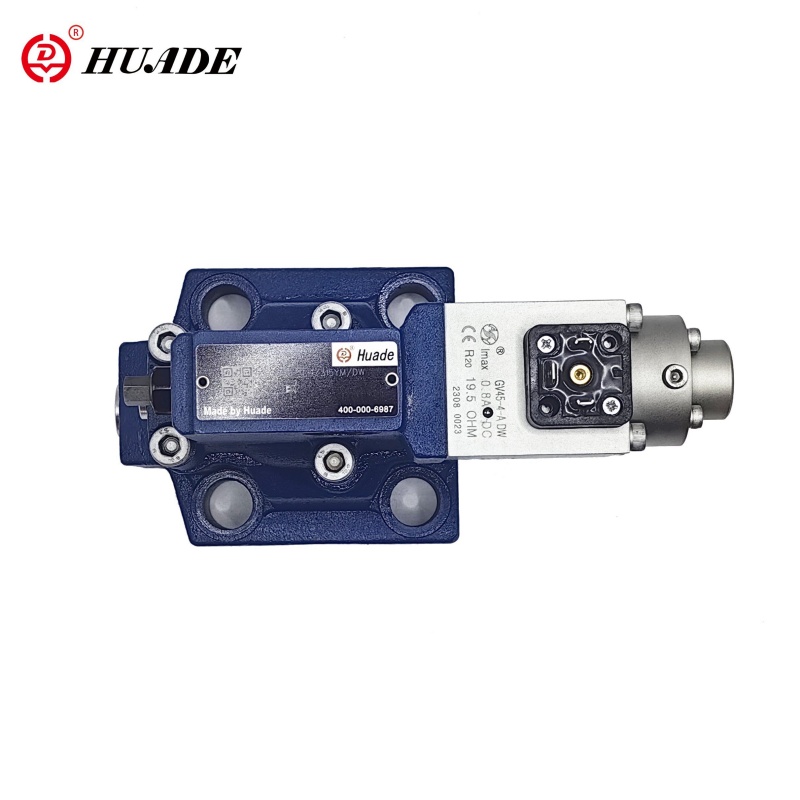

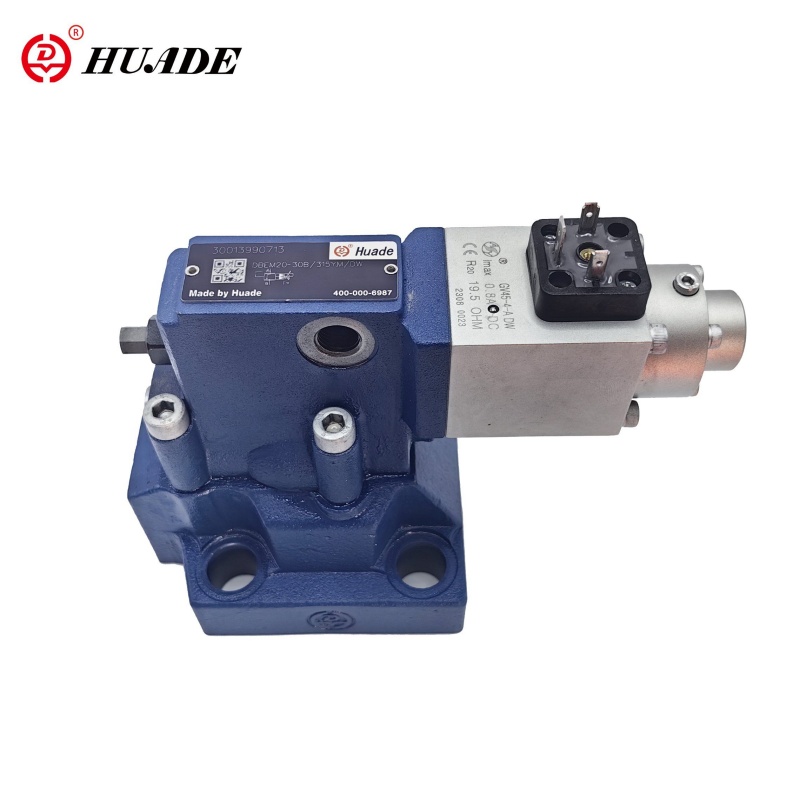

Proporsjonal trykkavlastningsventil DBEM
Den pilotdrevne proporsjonale avlastningsventilen DBEM er en pilotdrevet avlastningsventil utstyrt med en integrert elektronisk komponent (OBE). Det brukes først og fremst til å begrense arbeidstrykket til hydrauliske systemer og gi trinnløst justering av systemtrykket gjennom elektriske kontrollsignaler. Denne proporsjonale ventilen har presise kontrollegenskaper, stabilt trykk og god dynamisk respons, noe som gjør den mye brukt i forskjellige hydrauliske systemer som krever presis trykkkontroll.
Produktparameter for proporsjonal trykkavlastningsventil DBEM
| Hydrauliske data | ||||
| Maks. Betjente trykkporter A. B og X (MPA) | 31.5 | |||
| Returtrykk (MPA) | Port y, separat og ved null trykk til tank | |||
| Maks. Settbart trykk (MPA) | 5. 10. 20. 31,5 Samme som trykkstadium | |||
| Min. Settbart trykk (MPA) | Se karakteristiske kurver | |||
| Maks. Trykksikkerhet (MPA) | Innstilt trykk | |||
| 5 | 10 | 20 | 31.5 | |
| 1 til 62 | 1 til 122 | 1 til 222 | 1 til 342 | |
| Maks. flyt (l/min) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| Pilotflyt (l/min) | 0,7 til 2 | |||
| Linearitet (%) | ± 3,5 | |||
| Repeterbarhet (%) | <± 2 | |||
| Typisk variasjon (%) | <± 2 maks. trykk | |||
| Hysterese (%) | Med bølge ± 1,5 av Max.Pressure. Uten bølge ± 4,5 av Max.Pressure | |||
| Byttetid | 30 til 150 | |||
| Trykkvæske | Mineralolje (for NBR -tetning), fosfatester (for FPM -tetning) | |||
| Viskositetsområde (mm2/s) | 2.8 til 380 | |||
| Trykkvæske temperaturområde (℃) | -20 til+70 | |||
| Grad av forurensning (μm) | ≤20 (anbefaling 10) | |||
| Elektriske tekniske data | |
| Forsterker | VT-200G40 levert med ventil sammen |
| Forsyningsspenning | DC |
| Min.Control Current (A) | 0.1 |
| Max.Control Currenl (A) | 0.8 |
| Spolemotstand （ω） | Kald verdi ved 20 ℃ er 19,5; Maks. Swam -verdien er 28,8 |
| Trykkvæske temperaturområde (℃) | +50 |
| Arbeidsstat | Fortsette |
| Ventilbeskyttelse | IP65 |
| Elektriske tilkoblinger | støpsel |
Funksjoner:
▶ For montering av underplate
▶ Innkapslet i blokk
▶ Valgfri ekstra maksimal trykkbegrensning ved hjelp av en fjærbelastet pilotkontrollventil
▶ Ventil og elektronisk kontroll danner en kilde
Søknad:
Den pilotdrevne proporsjonale avlastningsventilen DBEM er mye brukt i forskjellige hydrauliske systemer som krever presis trykkkontroll, for eksempel injeksjonsstøpemaskiner, støpemaskiner og hydrauliske presser. I disse applikasjonene sikrer DBEM -ventilen stabil drift av det hydrauliske systemet og forbedrer produksjonseffektiviteten.
Disse ventilene består i utgangspunktet av pilotkontrollventilen (1) med proporsjonal magnetventil (2) og hovedventilen (3) med hovedspoleinnsats (4).
Type DBE:
Justering av trykket er kommandoverdi avhengig via en proporsjonal magnetventil (2). Trykket som er til stede i Port A virker på undersiden av hovedspolen (4). Samtidig virker dette trykket på den fjærbelastede siden av hovedspolen (4) via åpninger (5). Den hydrauliske kraften virker på pilotpoppet (6). Når den hydrauliske kraften over kommer solenoidkraften, åpnes piloten Poppet (6). På grunn av det faktum at pilotoljen nå kan strømme til tank via port y, oppstår et trykkfall ved hovedspolen (4) som virker på hovedspolen og løfter den mot kraften i returfjæren. Forbindelsen fra A til B åpnes, og det er ikke lenger noen økning i trykk
Skriv DBEM:
Eventuelt kan ventilen leveres med en ekstra fjærbelastet pilotkontrollventil for maksimal trykksikkerhet (overflødig trykksikkerhet)
Struktur av Proporsjonal trykkavlastningsventil DBEM
