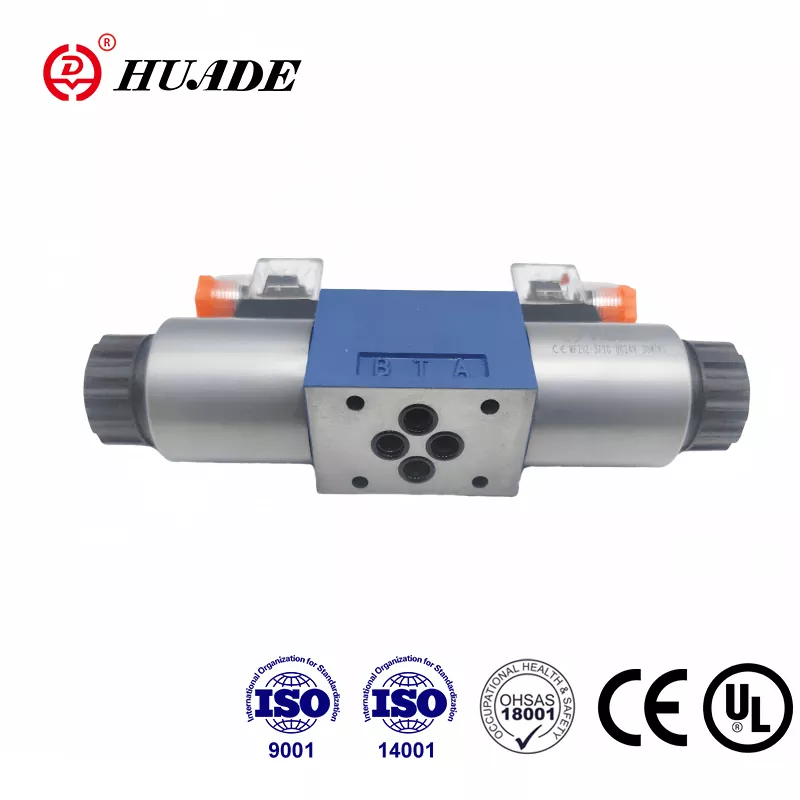

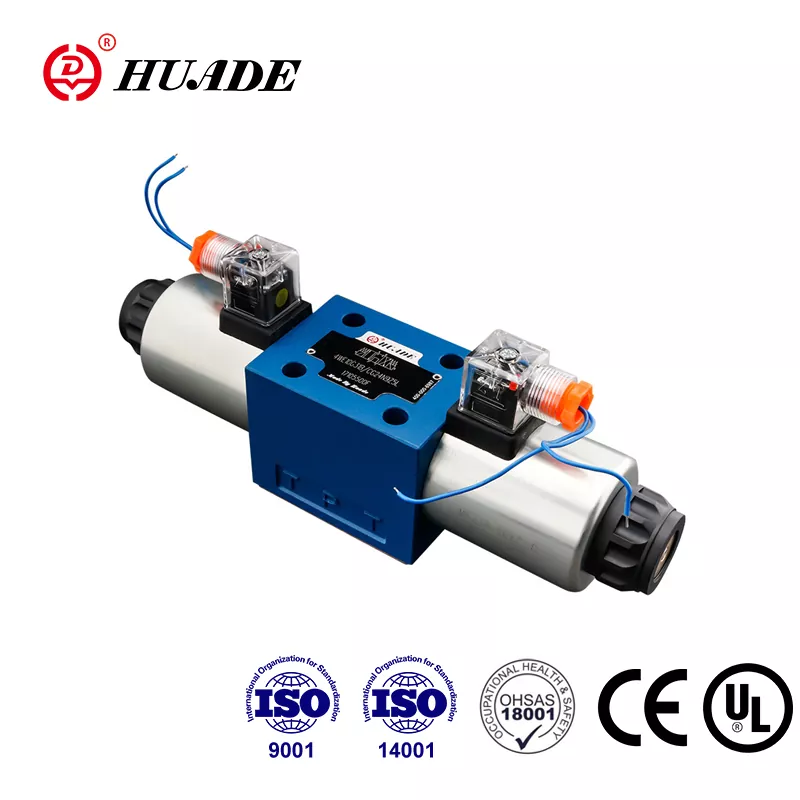

Retningskontrollventil 4we 10 d for Rexroth
  • Retningskontrollventil 4we 10 d for RexrothRetningskontrollventil 4we 10 d for Rexroth
  • Retningskontrollventil 4we 10 d for RexrothRetningskontrollventil 4we 10 d for Rexroth

Retningskontrollventil 4we 10 d for Rexroth

• Produktfunksjoner: Direkte magnetventiloperasjon, Rexroth-kompatibel design, våt pin DC/AC-solenoider, avtakbare spoler
• Spesifikasjoner: Maks 31,5MPA driftstrykk, 120L/min strømningshastighet, CE/UL -sertifisert
• Bruksområder: Marine styringsutstyr, Slewing Crane Systems, Justerbar Pitch Propell Hydraulics

Beijing Huade Hydraulic ble etablert i 1979, den har nå utviklet seg til en stor statseid bedriftsgruppe som spesialiserer seg på design, produksjon og service av hydrauliske ventiler og utstyr. HUADE® retningsbestemt spoleventil Type 4We 10 D er et rimelig alternativ til den samme modellen som Rexroth tilbyr. Magnetventilserien har passert CE og UL -sertifiseringer. Ventilene vil være pakket i standardkartonger med anti-kontraferende etiketter. Fabrikken har passert systemsertifiseringene for kvalitetsstyring, miljøledelse og arbeidshelse og sikkerhetsstyring. Huade® hydrauliske retningsventiler er mye brukt i marin styringsutstyr hydraulisk system, slewing kran system og justerbart pitch propell hydraulisk system, Huade eier en enorm kundegruppe i den marine industrien.

Produktparameter for retningsbestemt kontrollventil 4we 10 d for Rexroth

Operasjonspress Maks.

Porter A.B.P (MPA)

til 31,5

Porter T (MPA)

16

Flow Max (l/min)

120

Tverrsnitt (bytteposisjon 0):

Med symbol Q ca.6 % av det nominelle området
Med symbol w ca.3 %

Trykkvæske

Mineraloljer (for NBR -tetning) eller fosfatester (for FPM -tetning)

Trykkvæske temperaturområde (℃)

-30 ~+80

Viskositetsområde (mm2/s)

2,8 ~ 500

Vekt (kg)

Ventil med 1 magnetventil

5.1 (DC), 4.3 (AC)

Ventil med 2 magnetventiler

6.7 (DC), 5.1 (AC)


Produktfunksjon for retningsreguleringsventil 4we 10 d for Rexroth

Funksjoner:

▶ Direkte magnetventilkjøring

▶ Våtstift DC eller AC -solenoider med flyttbare spoler

▶ Perfekt omriss

▶ Spoler kan byttes ut uten å åpne det trykktette kammeret

▶ Valg av enten sentrale eller individuelle elektriske tilkoblinger

▶ Valgfritt hånd over-ride

▶ Lang levetid

▶ Portingmønster til DIN 24 340 Form A, ISO 4401 og Cetop - RP 121H


Søknad:

4We 10 d er magnetventilsetningsstyringsventil. Den kontrollerer start, stopp og retning av en væske.

Funksjoner, del av retningsstyringsventilen 4we 10 d for Rexroth

Retningsventiler utgjør i utgangspunktet hus (1), en eller to magnetventiler (2), kontrollspole (3) og en eller to returfjærer (4). I ro holdes kontrollspole (3) i sin sentrale eller startposisjon ved hjelp av returfjærer (4) (bortsett fra i tilfelle av impulsspoler). Kontrollspole (3) drives av våte pin -magnetventiler (2). Kraften til magnetventil (2) virker på kontrollspole (3) og flytter den fra sin hvileposisjon til ønsket sluttposisjon. Dette tillater fri flyt fra P til A og B til T eller P til B og A til T.

Ved å energiserende magnetventil (2) blir kontrollspole (3) returnert til sin opprinnelige stilling ved returfjær (4).

Valgfri håndover-ride (5) Pemits Control Spool (3) som skal flyttes uten at magnetventilene ble energisk.


Strukturdiagram over We 10 30B -serier



Varsel om retningsbestemt kontrollventil 4we 10

1. Væsken må filtreres. Minimumsfilter finhet er 20 ㎛.

2. Tanken må tette seg og et luftfilter må installeres ved luftinngangen

3. Produkter uten underplate Når du forlater fabrikken, hvis du trenger dem, kan du bestille spesielt.

4.

5. Grovhet på overflaten knyttet til ventilen er påkrevd til 0,8.

6. Overflatefinish på parringsstykket er påkrevd til 0,01/100mm.



Hot Tags: Retningskontrollventil 4we 10 d for Rexroth, Kina, produsent, leverandør, fabrikk, engros, lav pris, kvalitet, holdbar
