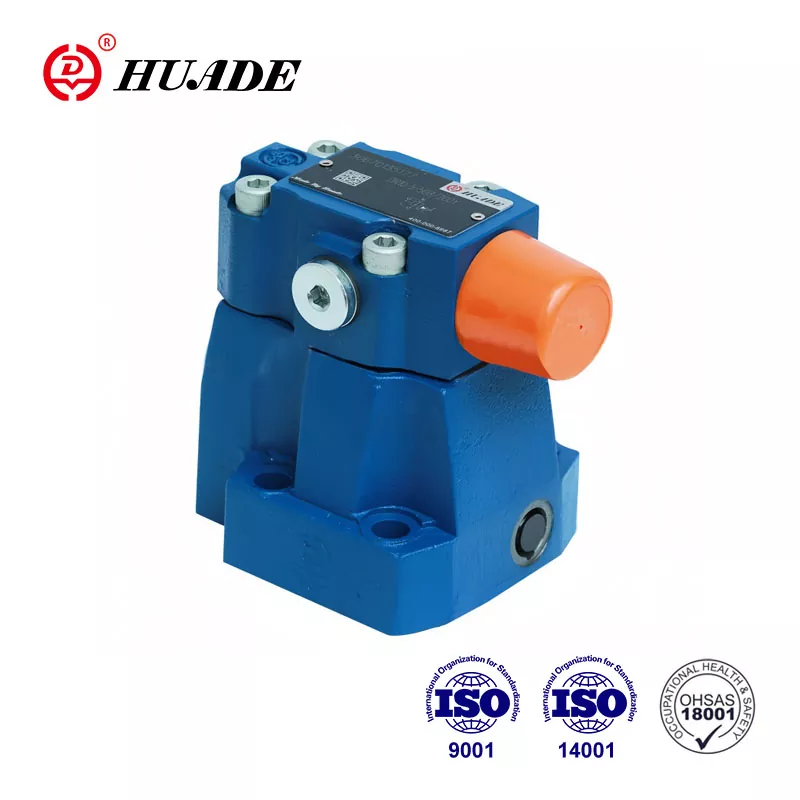

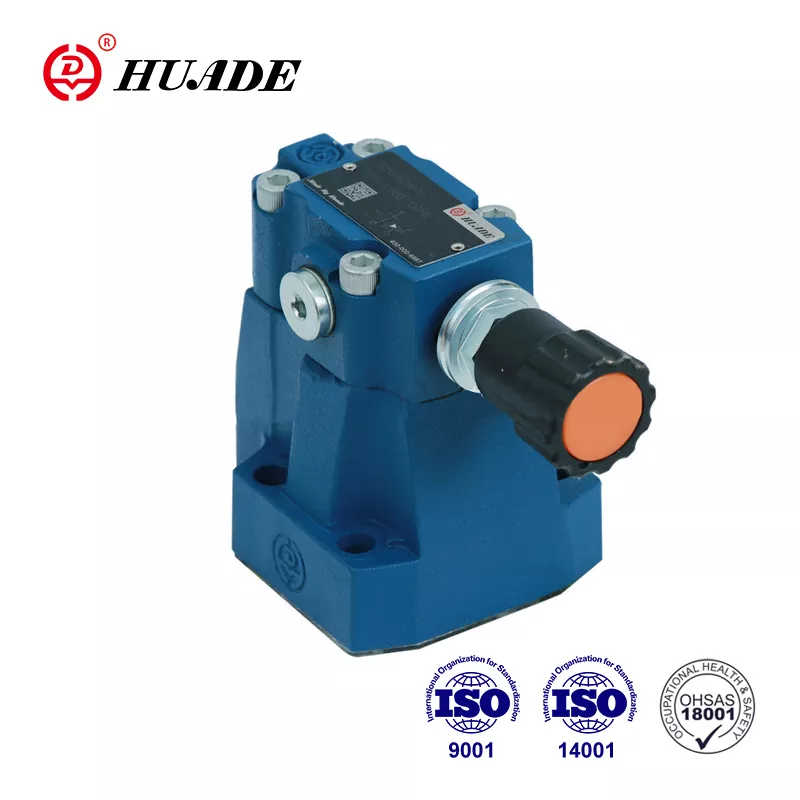

Trykkreduserende ventil DR 10

Pilottrykkreduserende ventil DR 10 DP brukes til å kontrollere trykket til det hydrauliske systemet. Prisen er rimeligere sammenlignet med andre internasjonale berømte merkevarer. Huade Hydraulic legger mer vekt på det praktiske med produktene. Huade Hydraulic er en nasjonal nøkkelbedrift. Det har samarbeidet med Rexroth to ganger i lang tid, og introduserte avansert teknologi fra Rexroth og avansert produksjonsutstyr fra hele verden for å sikre den høye kvaliteten på trykkreduserende ventiler. Etter mange års utvikling har Huade blitt et ledende merke i Kinas hydrauliske industri. Huade® er et kjent varemerke i Kina.

Produktparameter for trykk reduserende ventil DR 10

Produktfunksjon og påføring av trykkreduserende ventil DR 10

Funksjoner:

▶ Montering av underplate

▶ For gjengede tilkoblinger

▶ For manifoldmontering

▶ 4 Justeringselementer:

. Roterende knott

. Hylse med sekskant og beskyttelseshette,

. Låsbar roterende knott med skala

. Roterende knott med skala

▶ 4 Trykkinnstillinger Valgfritt Kontrollventil (bare for ventil for montering av underplate)

Søknad:

Hovedfunksjonen for trykkreduserende ventil DR 10 er å redusere trykket i systemet.

Seksjon og symbol på trykk reduserende ventil DR 10

Trykkventiler Type DR 10 er pilotstyrt trykkreduserende ventiler, som styres fra sekundærkretsen. De består i utgangspunktet av hovedventil (1) med hovedspoleinnsats (3) og pilotventil (2) med trykkjusteringselement.

I ro er ventilene åpne, væske kan fritt passere fra port B til port A via hovedspoleinnsatsen (3).

Trykk som er til stede i Port A virker på bunnsiden av hovedspolen. Samtidig virker det trykk på ballen (6) i pilotventilen (2) via åpningen (4) på ​​den fjærbelastede siden av hovedstempelet (3) og via porten (5). Samme det virker på ballen (6) via åpningen (7), kontrolllinjen (8), sjekkventil (9) og åpning (10). I henhold til innstilling av våren (11) bygger trykket seg opp foran ballen (6), i port (5) og i vårkammeret (12), holder kontrollstempelet (13) i

åpen stilling. Væske kan fritt strømme fra port B til port a via hovedspoleinnsats (3), til trykket i port a overstiger verdien satt på våren (11) og åpner ballen (6). Kontrollen

Stempel (13) går over til lukkeposisjon.

Det ønskede reduserte trykket oppnås, når en balanse mellom trykket i port A og trykket satt på våren (11) er nådd. Pilotoljeavløp fra fjærkammeret (14) til tank finner sted eksternt via kontrolllinje (15).

Gratis returstrøm fra port A til B kan oppnås ved å installere en valgfri sjekkventil (16).

En trykkmålerforbindelse (17) gjør det mulig å overvåke redusert trykket i port A.

Struktur av dr ... 50b

Symboler på dr ... 50b
