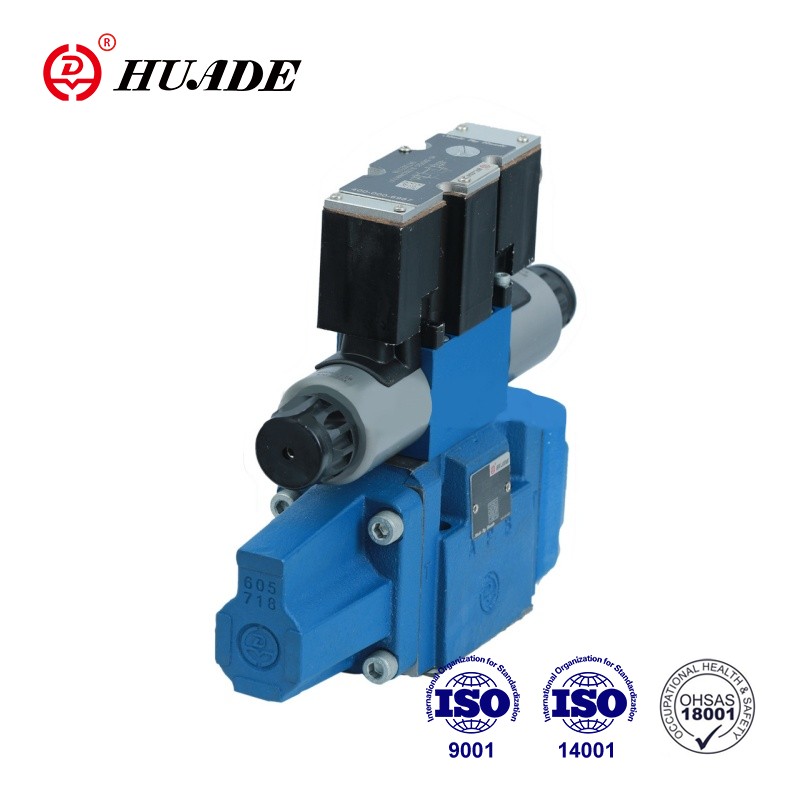

Type HD-4WRZE ventiler er pilotstyrte 4-veis ventiler som aktiveres via proporsjonale solenoider, de styrer strømningsretningen og -hastigheten. Denne proporsjonale retningsventilen har en høy kostnadsytelse. Fabrikken er utstyrt med avansert produksjonsutstyr fra hele verden og har strenge testprosedyrer for å sikre stabil ytelse til hver proporsjonal ventil.
| Hydraulisk | |||||
| Nominell størrelse | 10 | 16 | 25 | 32 | |
| Driftstrykk | pilotoljeforsyning ekstern | 3~10 | |||
| -Pilotventil (MPa) | pilotoljeforsyning intern | 10~31,5 | 10-35 | ||
| -Hovedventil (MPa) | 31.5 | 35 | |||
| Returledningstrykk (MPa) | Port T (utvendig pilotoljedrenering) | 31.5 | 25 | 25 | 15 |
| Port T (intermalt tap av pilotolje) | 3 | ||||
| Port Y | 3 | ||||
| Pilotoljevolum (cm3) for spolebevegelse 0~100 % | 1.7 | 4.6 | 10 | 26.5 | |
| Pilotoljestrøm ved port X og Y (L/min) for trinnvis form for inngangssignal 0~100 % | 3.5 | 5.5 | 7 | 15.9 | |
| Strømning gjennom hovedventil (L/min) | 170 | 460 | 870 | 1600 | |
| Hysterese % | ≤6 | ||||
| Trykkvæske | Mineralolje1 i henhold til DIN 51 524 | ||||
| Temperaturområde for trykkvæske (℃) | -20~80 | ||||
| Viskositetsområde (mm2/s) | 20~380 | ||||
| Installasjon | valgfritt, helst horisontalt | ||||
| Vekt for versjon WRZ... (for WRZE"i tillegg 0,2 kg) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Elektrisk | |||
| Ventil type | SEP | DET KOKER | |
| Spenningstype | DC | ||
| Maks.strøm (A) | 1.5 | 2.5 | |
| Magnetspolemotstand (Ω) | Kaldverdi ved 20℃ | 4.8 | 2 |
| Maks.varm verdi | 7.2 | 3 | |
| Beskyttelse | IP65 | ||
| Spoletemperatur (℃) | opptil 150 | ||
| Toll % | 100 | ||
| Styreelektronikk | HD-VT-VSPA2-50-1X/. | integrert styreelektronikk | |
Funksjoner:
▶Pilotstyrt proporsjonal retningsventil
▶For montering av underplate
▶Styring av strømningsretning og hastighet
▶Fjærsentrert kontrollspole
▶Ventil og proporsjonal styringselektronikk fra én enkelt kilde
Søknad:
HD-4WRZE ventiler brukes til å kontrollere retning og strømning.
Ventilen består i hovedsak av: pilotventil ①, hovedspole ④, hovedventil ⑥ og sentreringsfjær ③. Med solenoiden B i deaktivert tilstand beveger styrespolen ② seg til høyre. Pilotoljetilførselen til pilotventilen er intern via port P eller ekstern via port X. Pilotolje strømmer via pilotventilen ① inn i trykkkammeret og beveger hovedspolen ④ proporsjonalt med det elektriske inngangssignalet. Forbindelsen fra P til A og fra B til T skjer via tverrsnitt av åpningstypen med progressive strømningsegenskaper.
Med solenoiden A i deaktivert tilstand beveger hovedspolen seg til venstre. Forbindelsen fra P til B og fra A til T. Strømløsing av solenoiden, styrespolen og pilotspolen ④ flyttes tilbake til midten stillinger.
Symbol for proporsjonal retningsventil 4WRZE-7X
Pilot oljeforsyning
