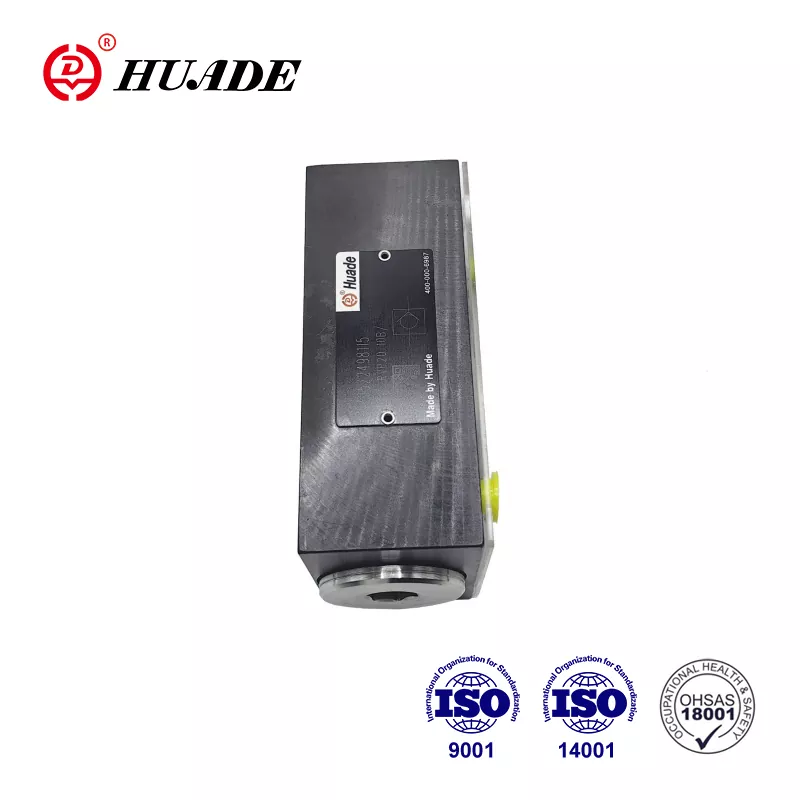

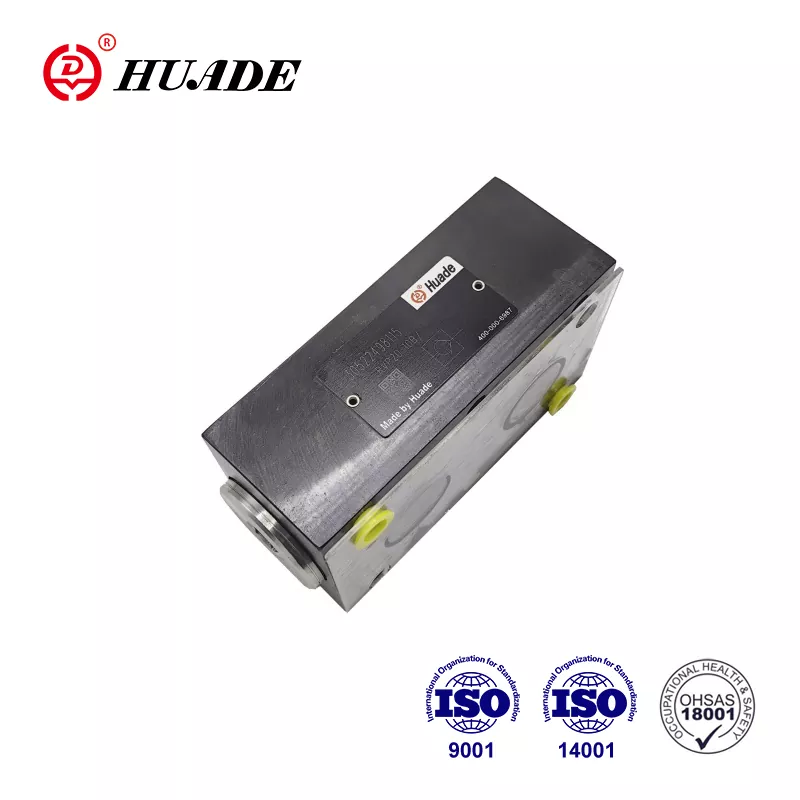

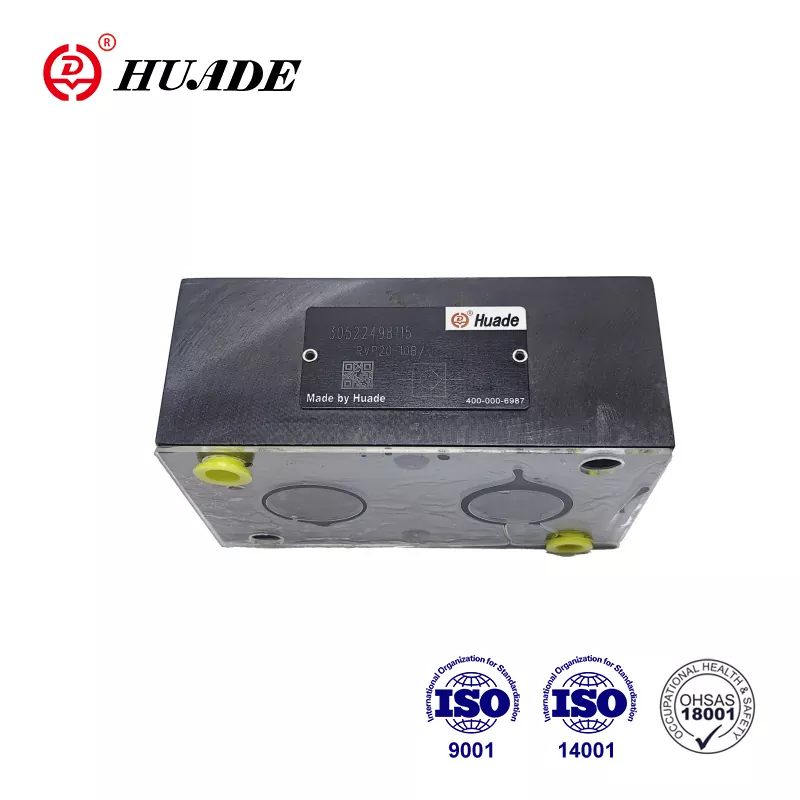

Tilbakeslagsventil RVP 20

Samarbeid med Rexroth for andre gang i 1995, kan Huades høyytelses tilbakeslagsventil RVP 20 fullstendig erstatte samme type ventil som tilbys av Rexroth. Prisen er rimeligere. Alle Huade® tilbakeslagsventiler RVP 20 har ett års garanti. Fabrikken har bestått ISO9001, ISO14001 og ISO45001. Huade® tilbakeslagsventiler er mye brukt i ingeniør- og anleggsmaskiner, metallurgi, maskinverktøy osv. Dette er et gammelt merke i Kina.

Produktparameter for tilbakeslagsventil RVP 20

Product Feature And Application of the Check Valve RVP 20

Funksjoner:

▶ Tilkobling av underplate

▶ Lekkasjefri lukking i én retning

Søknad:

Tilbakeslagsventilen RVP 20 brukes hovedsakelig ved utløpet av pumpen som mottrykksventil og omløpsventil.

Produksjonsdetaljer for tilbakeslagsventilen RVP 20

Tilbakeslagsventilen type RVP 20 har til oppgave å fortrinnsvis lukke en strømningslekkasje fri i én retning og tillate fri strømning i motsatt retning. Strukturdiagrammet er som følger. Den består i hovedsak av huset (1), trykkfjær (2), trykkfjær (3) og fjærsete (4). Slaget til tallerkenventilen (2), som styres på sin ytre diameter, er begrenset av en mekanisk stopp. Den innebygde trykkfjæren (3) støtter lukkebevegelsen. Videre holder trykkfjæren (3) tallerkenen (2) i lukket posisjon selv når det ikke er strømning gjennom ventilen.

Symbol

Strukturdiagram

①Hus  ②Poppet  ③Spring  ④Fjærsete

Varsel om tilbakeslagsventil RVP 20

1. Væsken må filtreres. Minimum filterfinhet er 20 ㎛.

2. Tanken må tettes og et luftfilter må installeres på luftinngangen.

3. Produkter uten underplate når de forlater fabrikken, hvis du trenger dem, vennligst bestill spesielt.

4. Ventilfesteskruer må ha høy intensitet (klasse 10.9). Vennligst velg og bruk dem i henhold til parameteren som er oppført i eksempelboken.

5. Ruhet på overflaten knyttet til ventilen kreves til 0,8.

6. Overflatefinish på parringsstykket kreves til 0,01/100 mm.
