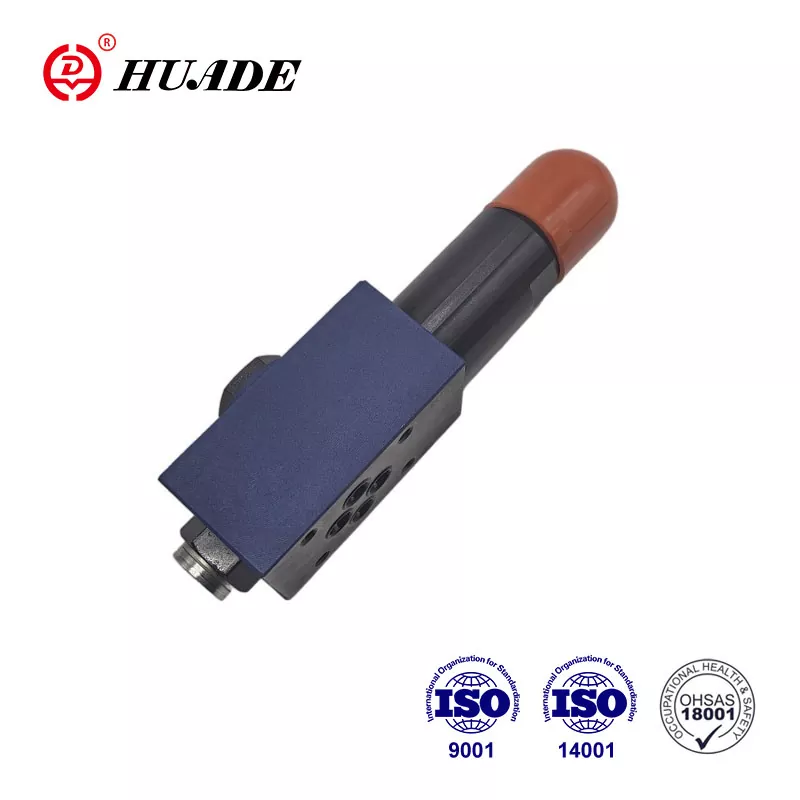

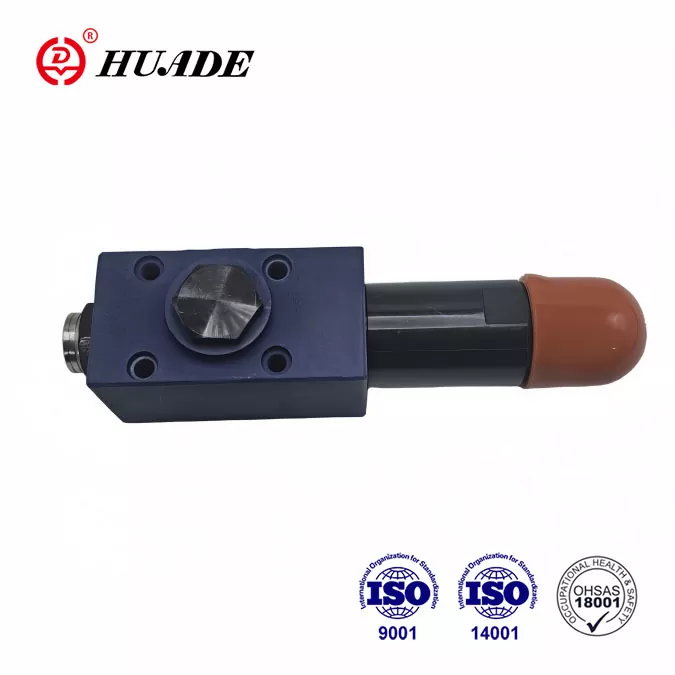

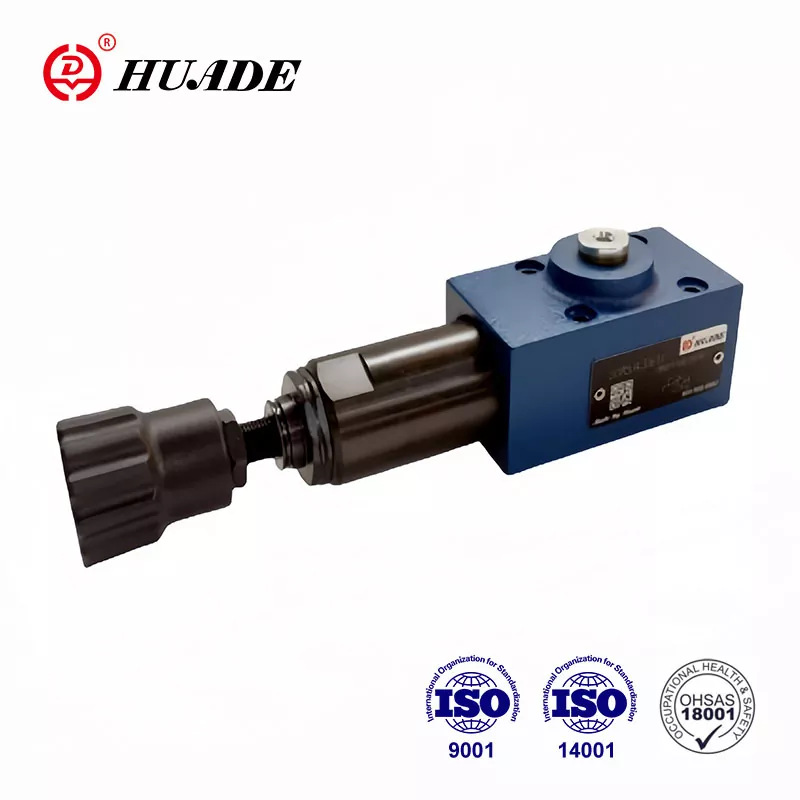

Hovedfunksjonen for trykkreduserende ventil DR 6 DP er å kontrollere trykket i systemet. På grunn av langsiktig samarbeid kan DR 6 DP-serier av Huade® erstatte samme type Rexroth. Fabrikken er et nasjonalt nøkkelbedrift og har skaffet seg en serie æresattester og patenter i Kina. Huade Hydraulic fokuserer på det praktiske produktene, samtidig som de sikrer kvaliteten på produktene. Prisene på trykkreduserende ventiler er relativt billige.
|
Maks. Operasjonspress (Port P) (MPA) |
opp til 31,5 |
|
Maks. Sekundærtrykk (port a) (MPA) |
opp til 2,5; opp til 7.5; opp til 15,0; opp til 21,0; opp til 31.5 |
|
Maks. Back Pressure (Ports T (Y)) (MPA) |
opptil 16 |
|
Max.Flow (l/min) |
opptil 60 |
|
Trykkvæske mineralolje |
Mineralolje (for NBR -tetning) eller fosfatester (for FPM -tetning) |
|
Viskositetsområde (mm ²/s) |
10 ~ 800 |
|
Trykkvæskemperaturområde (℃) |
-30 til +80 |
|
Grad av forurensning (UM) |
Maksimal tillatt grad av forurensning av væsken er til NAS 1638 klasse 9. |
|
Vekt (kg) |
ca.1.2 |
Funksjoner:
▶ Montering av underplate
▶ 5 Trykkvurderinger
▶ 4 Justeringselementer:
. Roterende knott
. Sett skrue med sekskant og beskyttelseshette
. Låsbar roterende knott med skala
. Roterende knott med skala
▶ Kontroller ventil, valgfritt
▶ Portingmønster til DIN 24 340, Form D, ISO 5781 og Cetop - RP 121H
Søknad:
Trykkreduserende ventiltype DR 6 DP brukes til å redusere systemtrykket.
Ventiltypen DR 6 DP er en 3-veis direkte betjent trykkreduserende ventil med en trykkavlastningsfunksjon på sekundærsiden.
Det sekundære trykket settes av trykkjusteringselementet (4). I ro er ventilen normalt åpen, og trykkvæsken kan strømme uhindret fra port P til port A. Trykket i port A er samtidig, via kontrolllinjen (6), til stede ved spoleområdet motsatt av kompresjonsfjæren (3). Når trykket i port A overstiger trykknivået satt ved kompresjonsfjær (3), beveger kontrollspolen (2) seg inn i kontrollposisjonen og holder det innstilte trykket i port en konstant.
Kontroll- og pilotoljen er hentet fra port A via kontrolllinje (6).
Hvis trykket i port A fremdeles øker på grunn av ytre krefter på aktuatoren, beveger kontrollspolen (2) seg ytterligere mot kompresjonsfjæren (3).
Dette fører til at en strømningssti åpnes ved port A via kontrollland (8) på kontrollspolen (2) til tanken. Tilstrekkelig trykkvæske strømmer deretter til tank for å forhindre ytterligere trykkøkning.
Fjærkammeret (7) dreneres alltid til tank eksternt via port t (y).
For fri returstrøm fra port a til port p kan en valgfri sjekkventil (5) monteres.
En trykkmålerforbindelse (1), tillater sekundærtrykket ved ventilen å bli overvåket.
Struktur av DR 6 DP 1-50B
Symboler på DR 6 DP
