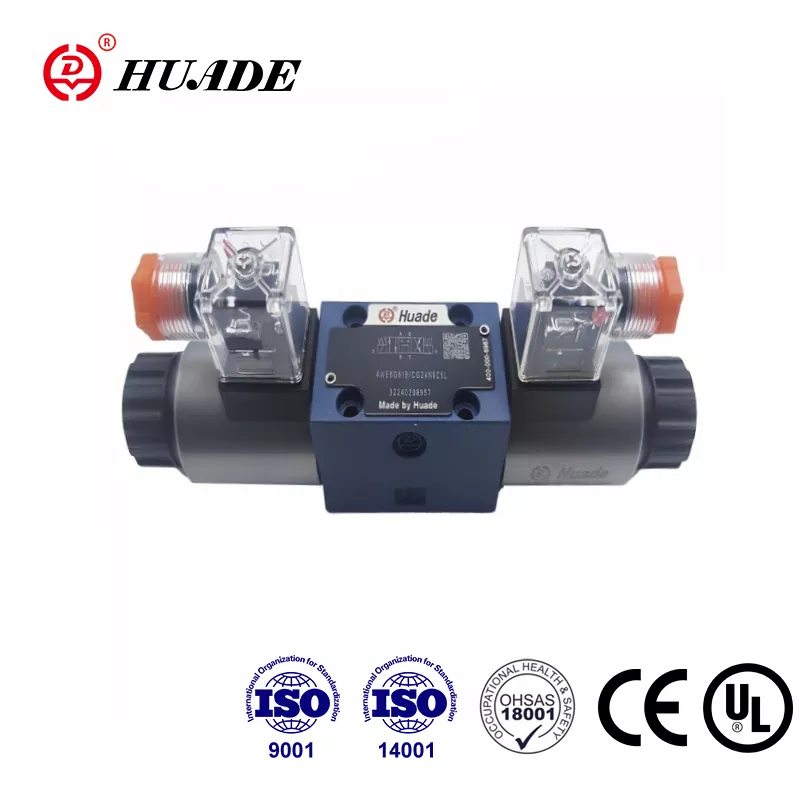

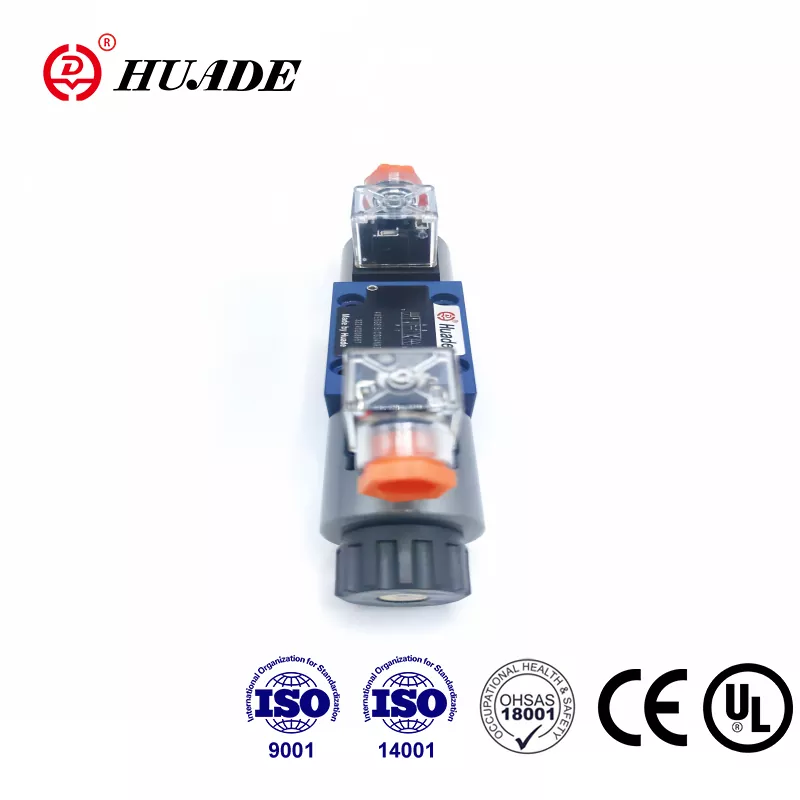

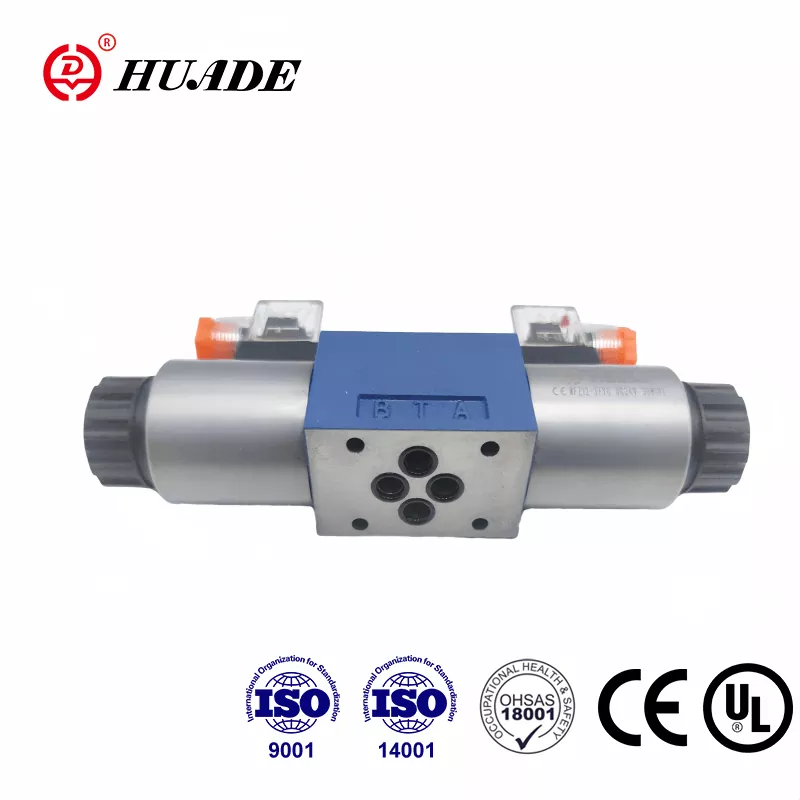

Beijing Huade Hydraulic Industrial Group er et kjent statseid selskap som spesialiserer seg på design, produksjon og service av hydrauliske ventiler og utstyr. HUADE® 4We 6 J Solenoid Directional Valve kan erstatte den samme modellen som tilbys av Rexroth på grunn av to ganger langsiktig samarbeid med Rexroth fra 1979. The Solenoid Directional Valve We 6 Series har bestått CE-sertifisering. Huade legger stort belastning på kvaliteten for å sikre at hver retningsventil har overlegen ytelse. FoU og produksjonsstyringssystem møter ISO9001, ISO14001 og ISO45001. Huade® hydrauliske ventiler er mye brukt i militærindustrien og andre felt i Kina på grunn av stabil ytelse. Det er et pålitelig nasjonalt merke i Kina.
|
Hydraulisk |
|||
|
Maks. Betjente trykkporter A, B, P (MPA) |
opp til 35,0 |
||
|
Port t (㎫) |
21 (-); 16 (～) |
||
|
Med symboler A og B må port t brukes som avløpsport |
|||
|
Max.Flow (l/min) |
80 (-); 60 (～) |
||
|
Trykkvæske |
Mineraloljer eller fosfatester |
||
|
Viskositetsområde (mm2/s) |
2,8 ~ 500 |
||
|
Trykkvæske temperaturområde （℃） |
-30 ～+80 |
||
|
Grad av forurensning |
Maksimal tillatt grad av forurensning av hydraulisk væske til NAS 1638 Class9. |
||
|
Elektrisk |
|||
|
Spenningstype |
DC |
AC 50/60Hz |
|
|
Tilgjengelige spenninger (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Strømforbruk (W) |
30 |
||
|
Holding Power (VA) |
- |
50 |
|
|
Switch-on Power (VA) |
- |
220 |
|
|
Plikt |
kontinuerlig |
||
|
Byttetid til IS0 6403 |
På (ms) |
25 til 45 |
10 til 20 |
|
Av (MS) |
10 til 25 |
15 til 40 |
|
|
Beskyttelse til din |
IP 65 |
||
|
Byttefrekvens (sykluser/h) |
opp til 15000 |
opp til 7200 |
|
|
Med elektriske tilkoblinger beskyttelseslederen (PE) |
|||
Funksjoner:
▶ Direkte magnetventilaktuerte retningsbestemmelsesventil Høy ytelse versjon
▶ Våtstift DC eller AC -solenoider med flyttbar spole
▶ Håndoverstyring, valgfritt
▶ Mensoidspole kan roteres gjennom 90 °
▶ Det er ikke nødvendig å åpne det trykkt stramme kammeret når du skifter spolen
▶ Elektriske tilkoblinger enten som individuelle eller sentrale tilkoblinger
▶ Portingmønster til DIN 24 340 Form A, ISO 4401 og Cetop - RP 121H
Søknad:
Magnetadrevne retningsventiler av type 4We 6 J Kontroller start, stopp og retning av en væske.
I hovedsak består retningsbestemmelsesventilene 4We 6 av hus (1), en eller to magnetventiler (2), kontrollspolen (3) og en eller to returfjærer (4). I den de-energiserte tilstanden holdes kontrollspolen (3) i nøytral eller startposisjon ved hjelp av returfjærer (4) (bortsett fra impulsspoler). Kontrollspolen (3) aktiveres via våte pin-magnetventiler (2). Kraften til solenoidene (2) virker via stempelet (5) på kontrollspolen (3) og skyver dette fra sin nøytrale posisjon til den nødvendige sluttposisjonen. Dette gir frie strømning fra P til A og B til T eller P til B og A til T.
Når magnetventilen (2) er avansert, returneres kontrollspolen (3) til sin nøytrale stilling ved hjelp av returfjærene (4).
En valgfri håndoverstyring (6), tillater bevegelse av kontrollspolen (3) uten å gi et magnetventil.
Strukturdiagram over We 6 61b -serien
