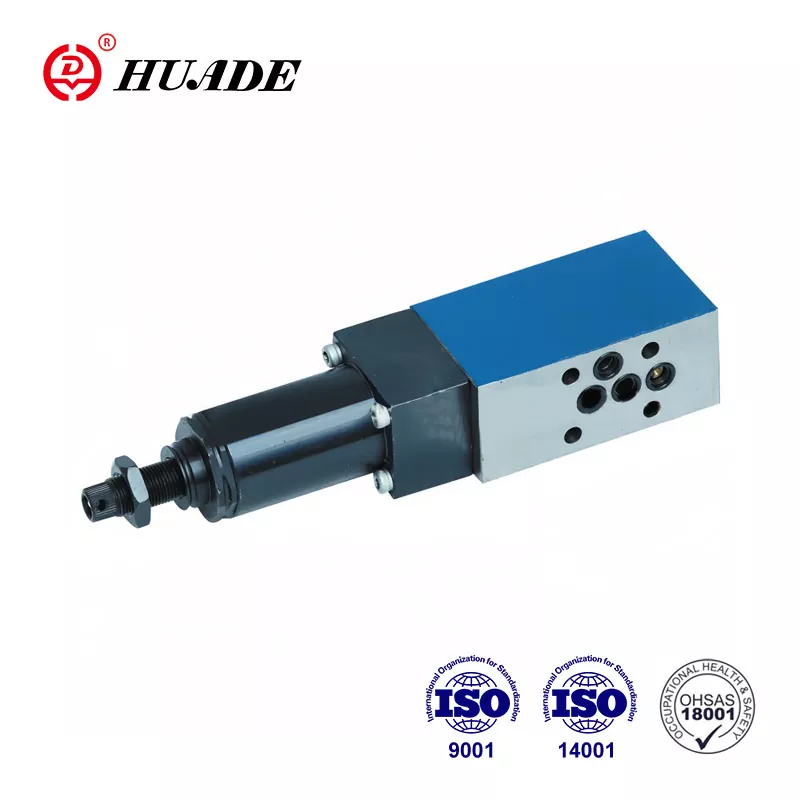

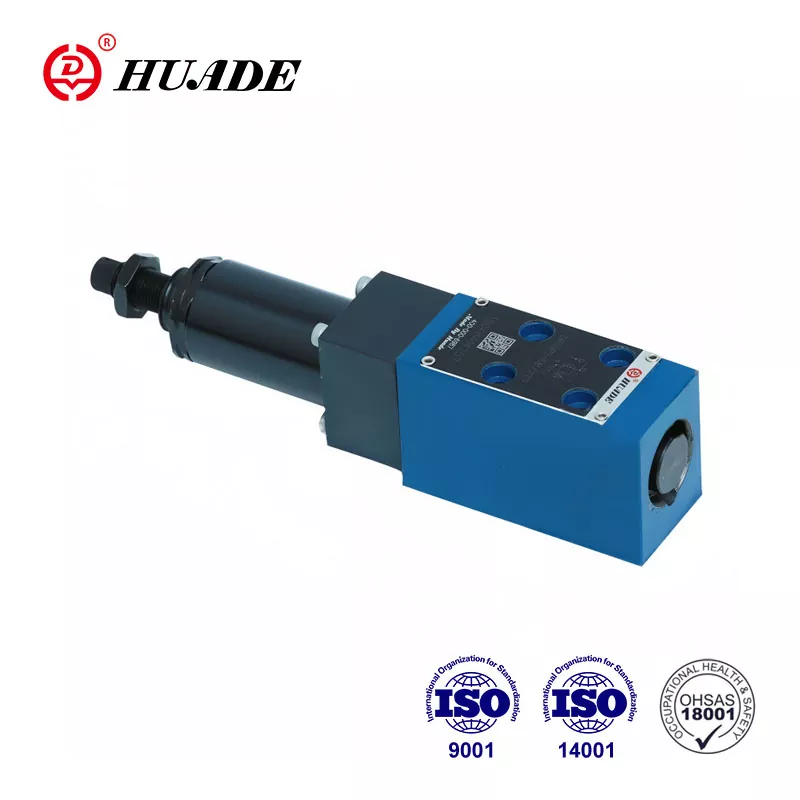

Trykkreduksjonsventil DR 5 DP brukes til å kontrollere trykket i hydraulikksystemet. På grunn av introduksjonen av Rexroth-teknologi, kan Huade® DR 5 DP-seriens trykkreduksjonsventiler erstatte samme type Rexroth. Huade Hydraulic har et strengt testsystem for å sikre høy kvalitet på produktene. Serien med trykkreguleringsventiler er mye brukt i marine hydraulikksystemer.
|
Maks. driftstrykk (Port P) (MPa) |
opp til 31.5 |
|
Maks. sekundærtrykk (Port A) (MPa) |
opptil 21,0; uten tilbakeslagsventil opp til 31,5 |
|
Maks. mottrykk( Porter T(Y)) (MPa) |
opptil 6,0 |
|
Maks. flow (L/min) |
opptil 15 |
|
Trykkvæske Mineralolje |
Mineralolje (for NBR-tetning) eller fosfatester (for FPM-tetning) |
|
Viskositetsområde (mm²/s) |
10-800 |
|
Trykkvæske-temperaturområde (℃) |
-30 til +80 |
|
Grad av forurensning (um) |
Maksimal tillatt grad av forurensning av væsken er til NAS 1638 klasse 9. |
|
Vekt (kg) |
ca.1,0 |
Funksjoner:
▶ Montering av underplate
▶ 5 trykkklasser
▶ 4 justeringselementer
. Dreieknapp
. Settskrue med sekskant og beskyttelseshette,
. Låsbar dreieknapp med skala
. Dreieknapp med skala
▶ Tilbakeslagsventil, valgfritt
▶ Porteringsmønster til DIN 24 340, form D, ISO 5781 og CETOP - RP 121H
Søknad:
Trykkreduksjonsventil DR 5 DP brukes for å redusere systemtrykket.
Ventil type DR5 DP er en 3-veis direkte betjent trykkreduksjonsventil med trykkavlastningsfunksjon på sekundærsiden.
Sekundærtrykket stilles inn av trykkjusteringselementet (4). Ved hvile er ventilen normalt åpen og trykkvæsken kan strømme uhindret fra port P til port A. Trykket i port A er samtidig, via kontrollledningen (6), tilstede ved spoleområdet motsatt kompresjonen vår(3). Når trykket i port A overstiger trykknivået innstilt på trykkfjæren (3), beveger kontrollspolen (2) seg inn i kontrollposisjonen og holder innstilt trykk i port A konstant.
Styre- og pilotoljen tas fra port A via styreledning (6).
Hvis trykket i port A fortsatt øker på grunn av ytre krefter på aktuatoren, beveger styrespolen (2) seg enda lenger mot trykkfjæren (3).
Dette fører til at en strømningsbane åpnes ved port A via kontrollland (8) på kontrollspolen (2) til tanken. Tilstrekkelig trykkvæske strømmer deretter til tanken for å forhindre ytterligere trykkøkning.
Fjærkammeret tappes alltid til tank eksternt via port T(Y).
For fri returstrøm fra port A til port P kan en valgfri tilbakeslagsventil (5) monteres.
struktur av DR 5 DP 3 10B
Symboler for DR 5 DP
