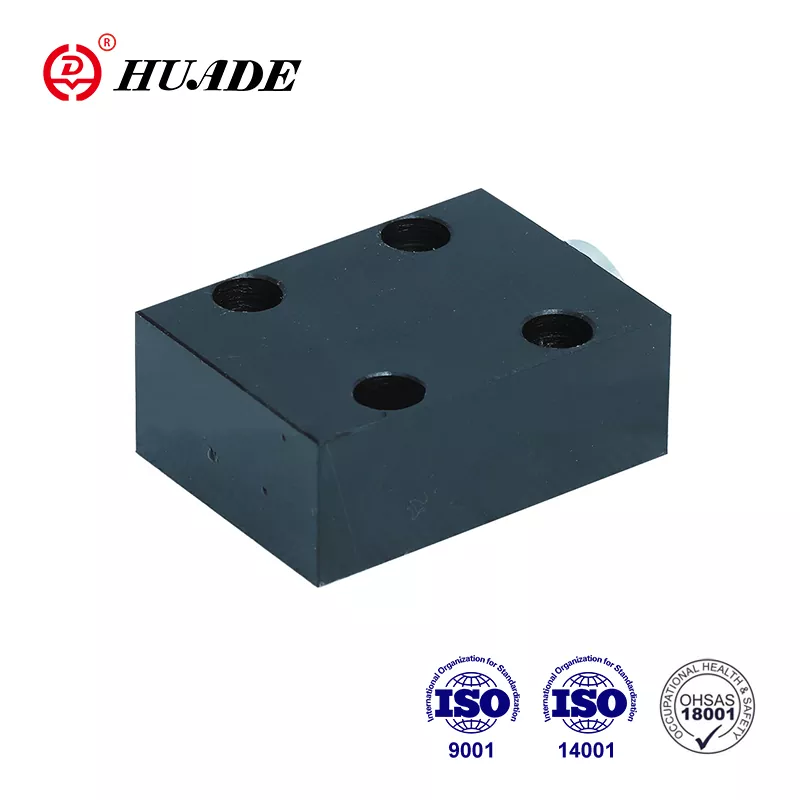

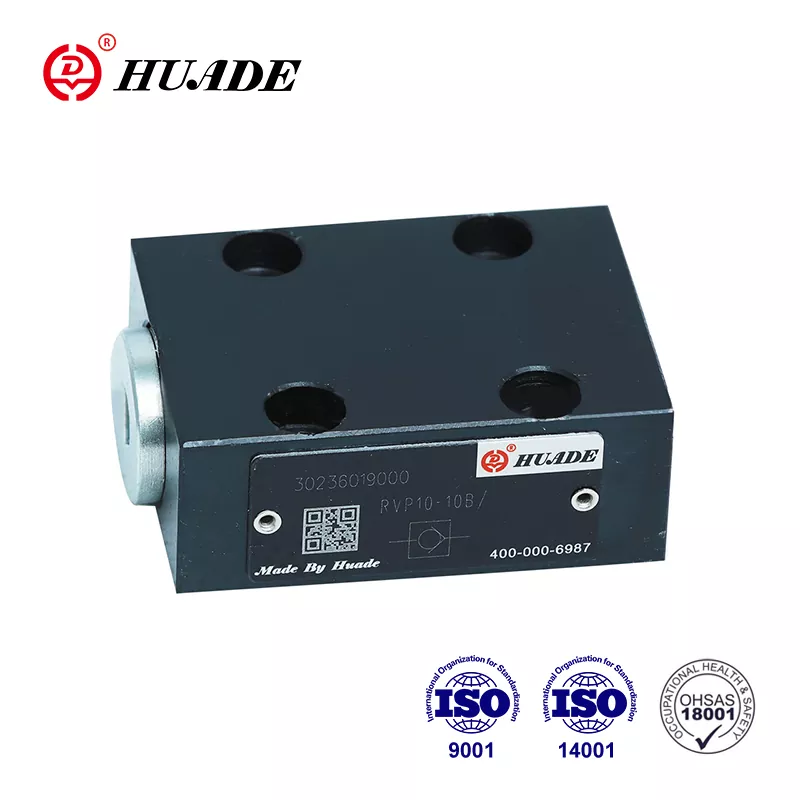

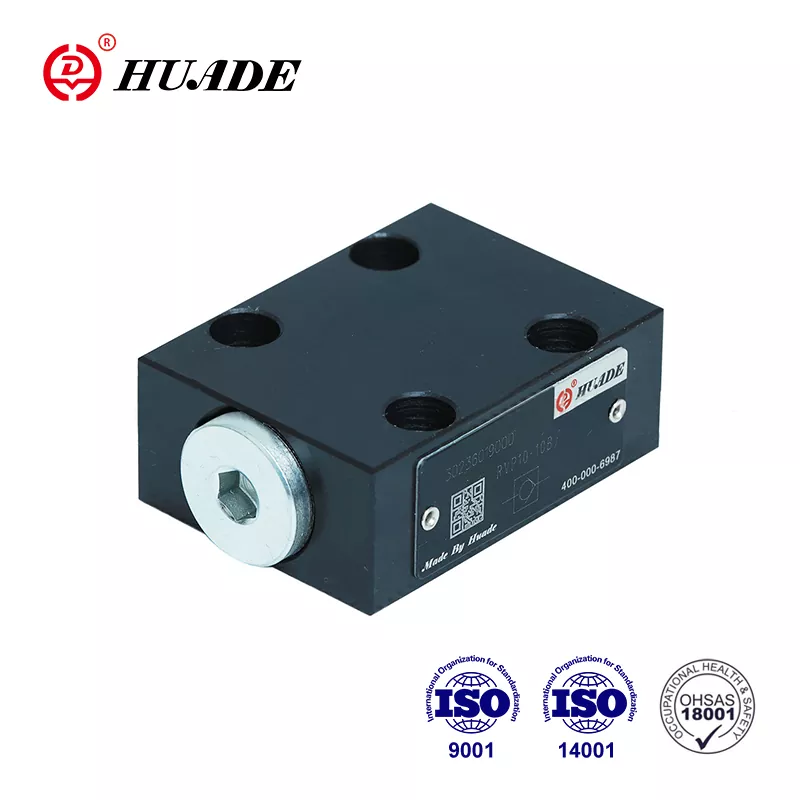

Tilbakeslagsventil RVP 12

Strategisk samarbeid mellom kinesiske og tyske myndigheter i 1979, Huade har innlemmet banebrytende teknologi fra Rexroth. Huade® tilbakeslagsventil RVP 12 er kompatibel med Rexroths RVP 12. Huades vare har kommet opp til de internasjonale standardene, nemlig ISO9001, ISO14001 og OH SAS18001. Fabrikken legger stor vekt på kvaliteten med et godt inspeksjonssystem for å sikre utmerket kvalitet på alle tilbakeslagsventiler RVP 12 før de forlater fabrikken. Huades produkter kan brukes mye i militær industri og andre felt i Kina. Dette er et pålitelig merke i Kina.

Produktparameter for tilbakeslagsventil RVP 12

Produktfunksjon og bruk av tilbakeslagsventilen RVP 12

Funksjoner:

▶ Tilkobling av underplate

▶ Lekkasjefri lukking i én retning

Søknad:

Tilbakeslagsventilen RVP 12 brukes hovedsakelig ved utløpet av pumpen som mottrykksventil og omløpsventil.

Produksjonsdetaljer for tilbakeslagsventilen RVP 12

Tilbakeslagsventilen RVP 12 er en tallerkenventilkonstruksjon med lite trykktap. Strukturdiagram er som vist nedenfor. Den har til oppgave å fortrinnsvis lukke en strømningslekkasje fri i én retning og tillate fri strømning i motsatt retning. Den består i hovedsak av huset (1), tallerkenventilen (2), trykkfjæren (3) og fjærsetet (4) ). Slaget til tallerkenventilen (2), som styres på utvendig diameter, er begrenset av en mekanisk stopp. Den innebygde trykkfjæren (3) støtter lukkebevegelsen. Videre holder trykkfjæren (3) tallerkenen (2) i lukket posisjon selv når det ikke er strømning gjennom ventilen.

Symbol

Strukturdiagram

①Hus  ②Poppet  ③Spring  ④Fjærsete

Varsel om tilbakeslagsventil RVP 12

1. Væsken må filtreres. Minimum filterfinhet er 20 ㎛.

2. Tanken må tettes og et luftfilter må installeres på luftinngangen

3. Produkter uten underplate når de forlater fabrikken, hvis du trenger dem, vennligst bestill spesielt.

4. Ventilfesteskruer må ha høy intensitet (klasse 10.9). Vennligst velg og bruk dem i henhold til parameteren som er oppført i eksempelboken

5. Ruhet på overflaten knyttet til ventilen kreves til 0,8.

6. Overflatefinish på paringsstykket kreves til 0,01/100 mm.
