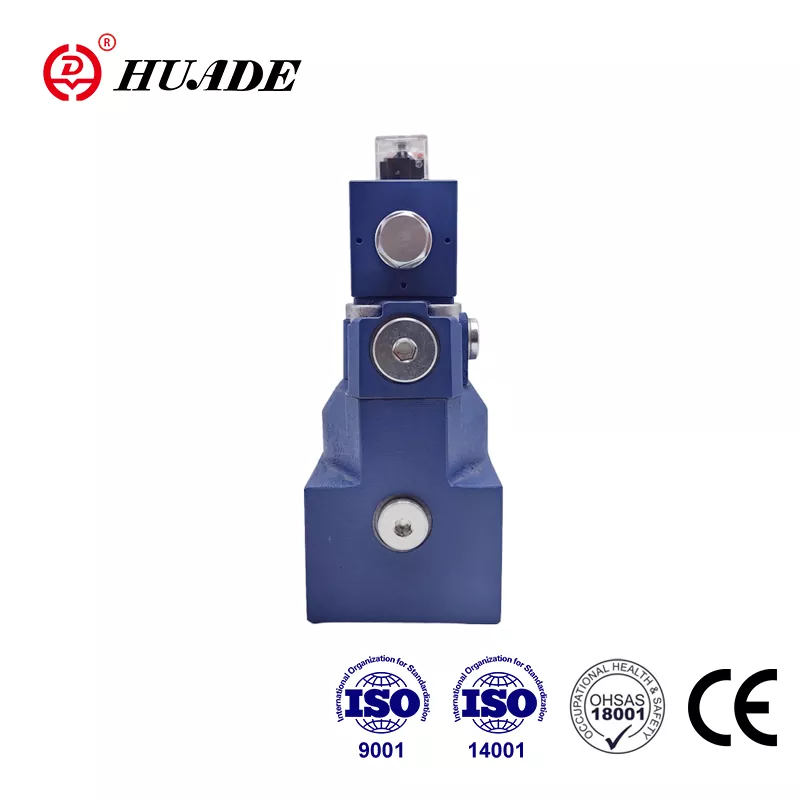

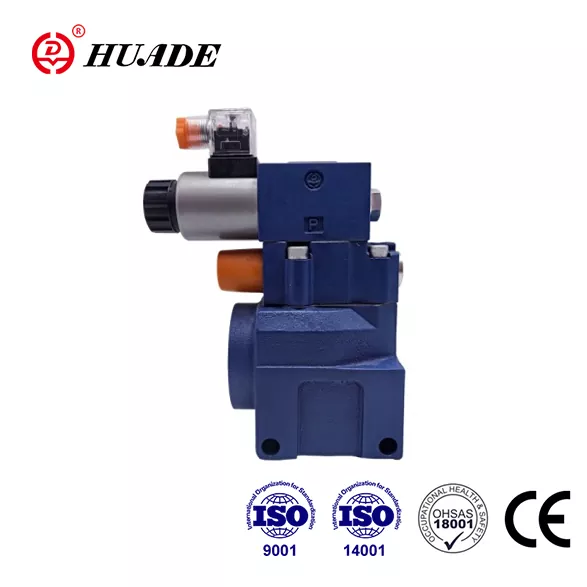

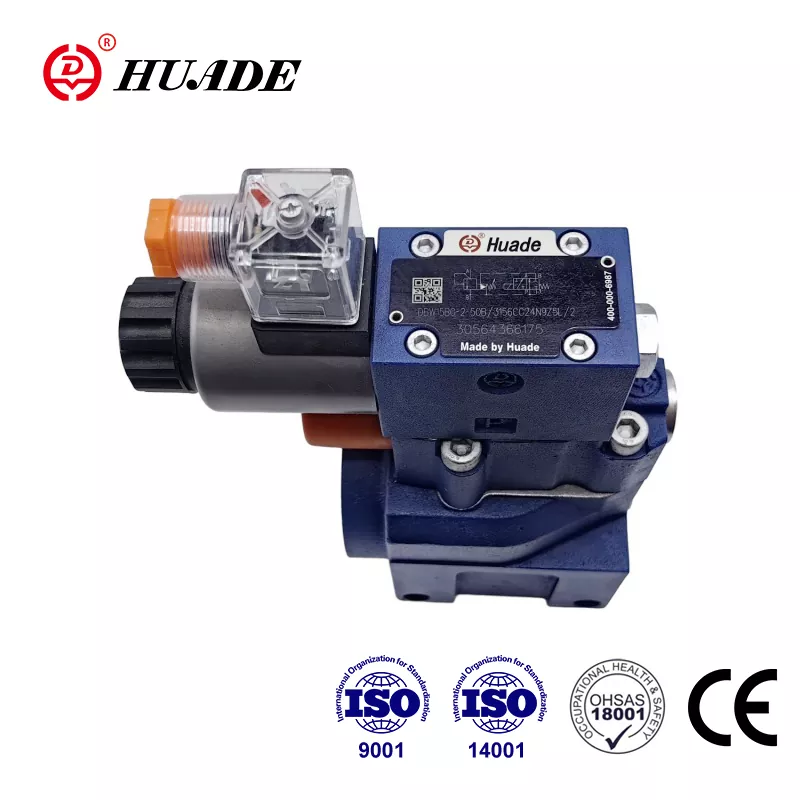

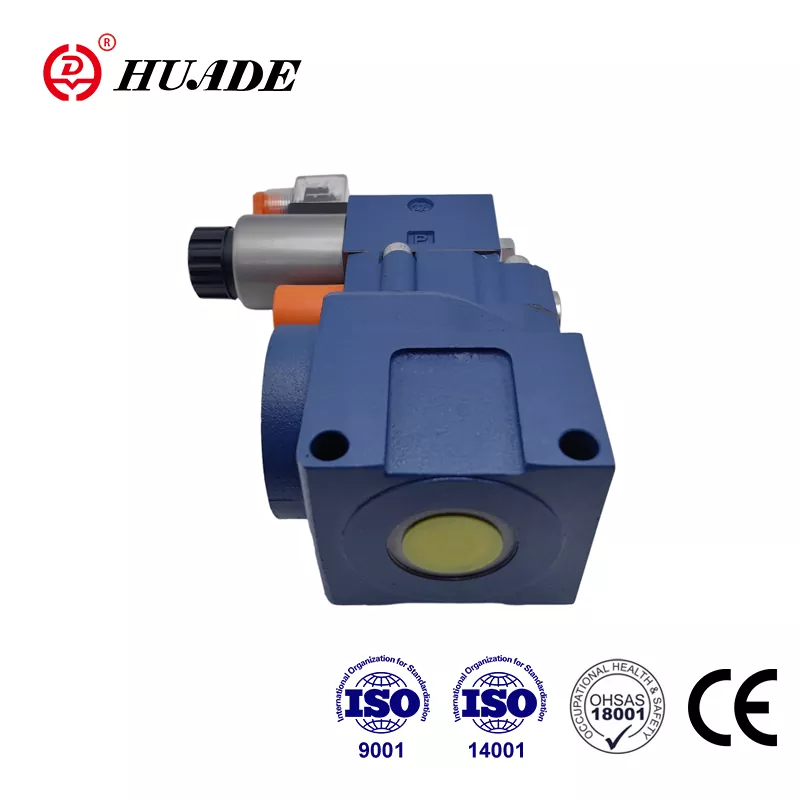

Trykkavlastningsventil DBW 10

HUADE® trykkavlastningsventil DBW 10 er mer holdbare sammenlignet med andre lignende produkter. Årsaken er at Huade hydraulikk har hatt to langsiktige samarbeid med Rexroth. Type DBW 10 kan erstatte de samme serieventilene som tilbys av Rexroth. For å tilby hydrauliske produkter introduserte fabrikken 750 avansert produksjonsutstyr fra hele verden. Fabrikken legger mer vekt på det praktiske av produktene og er opptatt av å gi kundene rimelige hydrauliske ventiler. Alle grener av fabrikken har passert ISO9001, ISO14001 og OH SAS18001. Huade® Brand har et høyt rykte i Kina. På grunn av pålitelig kvalitet og stabil ytelse er Huade® trykkventiler mye brukt i ingeniør- og konstruksjonsmaskiner og militær industri og andre felt.

Produktparameter for trykkavlastningsventil DBW 10

Produktfunksjon og påføring av trykkavlastningsventil DBW 10

Funksjoner:

▶ Montering av underplate

▶ Portingmønster til DIN 24 340, Form E, ISO 6264 og Cetop - RP 121H

▶ Rørforbindelse

▶ Sett inn tilkobling

▶ Tre justeringselementer:

. Roterende knott

. Hex. Hodeskrue med beskyttelseshette

. Låsbar roterende knott med skala

▶ Mensoid operert lossing via innebygd retnings spoleventil

Søknad:

Trykkavlastningsventiler DBW 10 brukes til begrensning og magnetventilaktuert lossing av kontrolltrykket.

Funksjon, seksjon og symboler på trykkavlastningsventil DBW 10

General

DBW trykkventiler er pilotstyrte trykkavlastningsventiler.

Trykkavlastningsventilene (dB) består hovedsakelig av hovedventilen (1) med hovedspolemontering (3) og pilotstyrt ventil (2) med trykkjusteringselement.

Trykkavlastningsventiltype DB

Trykket som er til stede i Port A virker på hovedspolen (3). Samtidig påføres trykk via kontrolllinjene (6) og (7), som er utstyrt med åpninger (4) og (5), på den fjærbelastede siden av hovedspolen (3) og ved ballen (8) i pilotkontrollventilen (2). Hvis trykket i port A overstiger ventilen som er satt på fjæren (9), åpnes ballen (8) mot våren (9).

Signalet for dette kommer internt via kontrolllinjene (10) og (6) fra port A. Trykkvæsken på den fjærbelastede siden av hovedspolen (3) strømmer nå via kontrolllinjen (7), åpningsboring (11) og ball (8) inn i fjærkammeret (12). I Type DB ... 50B/... den flyter internt via kontrolllinjen (13) til tank, eller i type DB..50/.. y..eksternt via kontrolllinjen (14). På grunn av åpningene (4) og (5) oppstår et trykkfall ved hovedspolen (3), er forbindelsen fra port A til port B åpen. Nå strømmer trykkvæsken fra port A til port B mens du opprettholder det angitte driftstrykket.

Trykkavlastningsventilen kan losses eller overføres til et annet trykk (andre trykkstadium) via port "X" (15).

Trykkavlastningsventiltype DBW

Funksjonen til denne ventilen er i utgangspunktet den samme som ventiltypen DB

Lossingen ved hovedspolen (3) oppnås imidlertid ved å aktivere den innebygde retningsventilen (16).

Struktur av DBW ... 50B

Symbol på DBW ... 50B

Legg merke til

1. Væsken må filtreres. Minimumsfilter finhet er 20 ㎛.

2. Tanken må tette seg og et luftfilter må installeres ved luftinngang.

3. Produkter uten underplate Når du forlater fabrikken, hvis du trenger dem, kan du bestille spesielt.

4.Valvefesteskruer må være høyt intensitetsnivå (klasse 10.9). Velg og bruk dem i henhold til parameteren som er oppført i eksempleren.

5. Grovhet på overflaten knyttet til ventilen er påkrevd overflateuhet er 0,8.

6. Overflatefinish på parringsstykket er påkrevd til 0,01/100mm.
