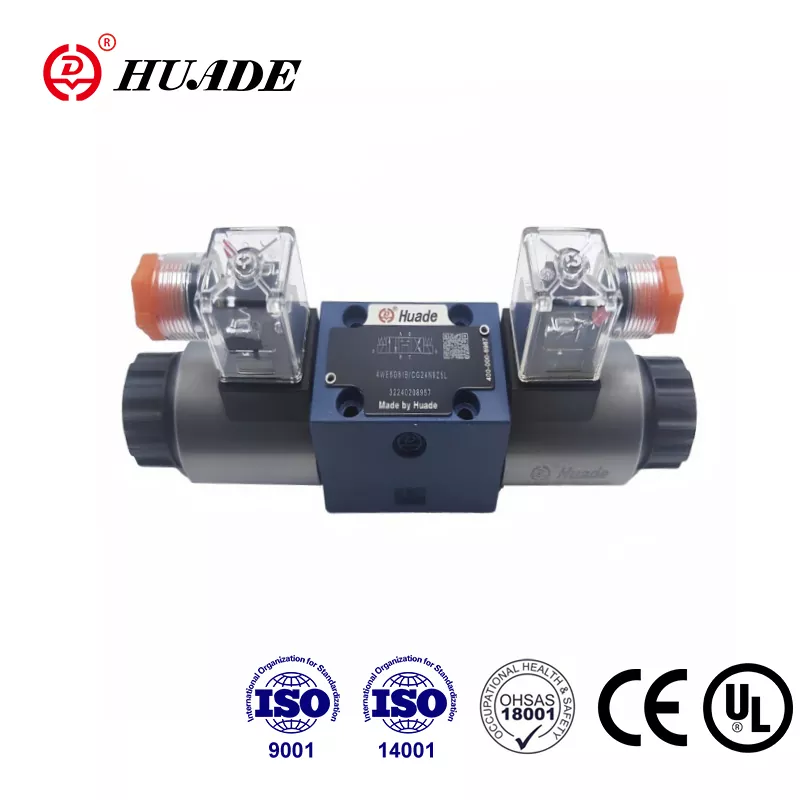

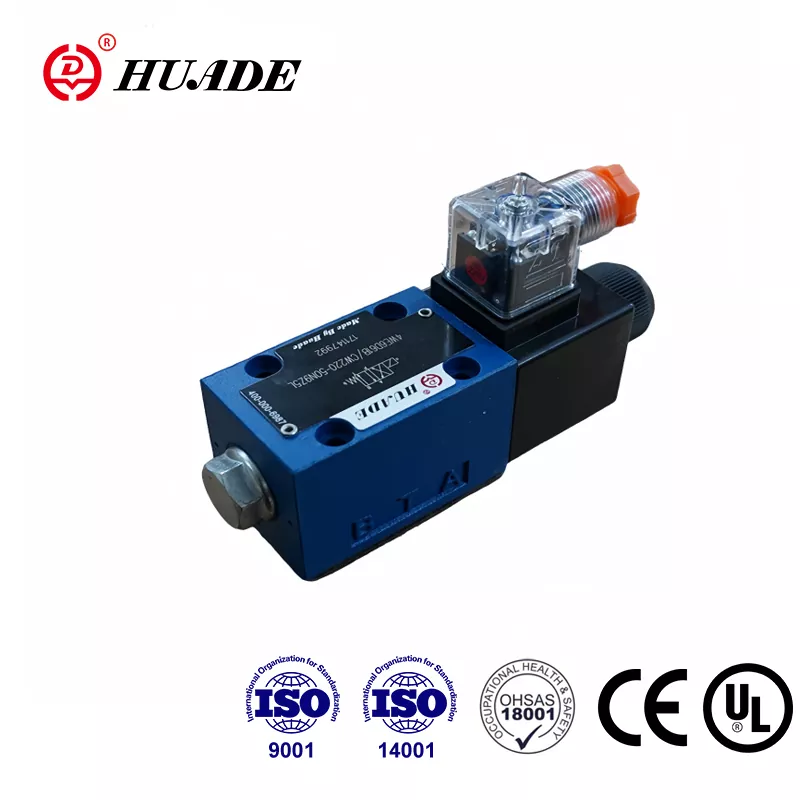

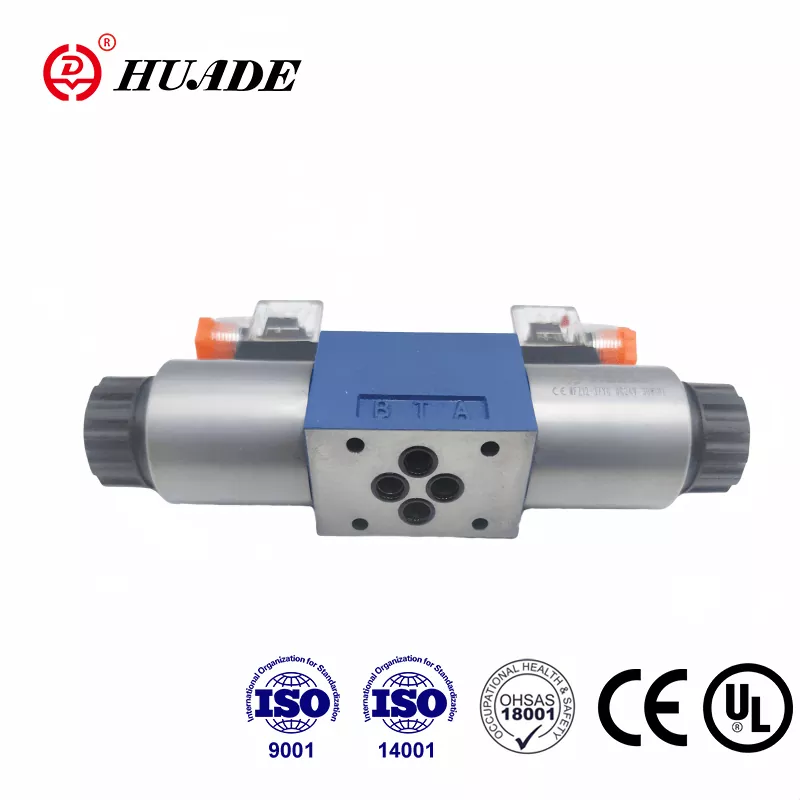

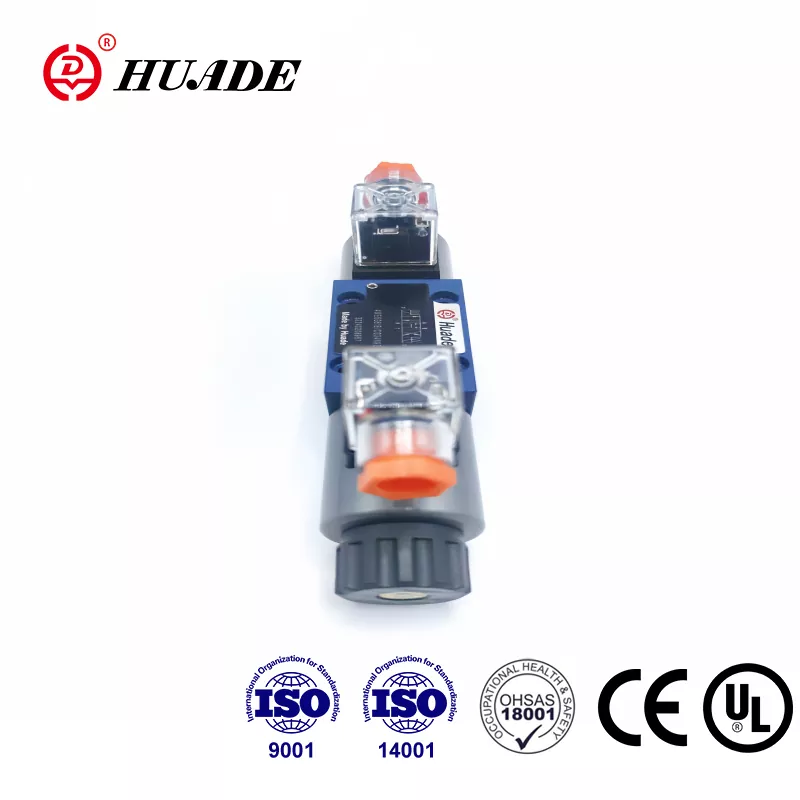

Retningsstyreventil 4WE 6 Y for Rexroth

Huafilter er et industri- og handelsselskap. Vi håndterer eksporten av Huade®-merket hydrauliske magnetretningsventiler og reparerer hydraulikksystem i Kina. Vi blir den eneste internasjonale distributøren som er autorisert av Huade. Huade® retningskontrollventil 4WE 6 Y for Rexroth har alltid kommet opp til internasjonale standarder. Den er mer avansert i teknologi og mer holdbar enn de lignende produktene i denne linjen. Den er konkurransedyktig med Rexroths produkter med god kvalitet og lavere pris. Vårt salgsteam tilbyr profesjonell ettersalgsservice. Vi har også erfarne ingeniører som kan gi rettidig teknisk støtte. Vi ønsker partnere fra hele verden hjertelig velkommen for å oppnå et vinn-vinn-samarbeid.

Send forespørsel PDF-nedlasting

produktbeskrivelse

Som en ledende produsent i Kinas hydrauliske industri, samarbeidet Huade med Rexroth to ganger fra 1979. Huade® 4WE 6 Y retningsspoleventil er mye brukt i ulike industrielle miljøer. Den kan erstatte den samme modellen som tilbys av Rexroth. Det selges vilt i Kina og i utlandet. Huade legger stor vekt på kvaliteten for å sikre at hver retningsventil har overlegen ytelse. Huade har 750 avansert produksjonsutstyr importert fra hele verden. Magnetretningsventilserien har bestått CE-sertifisering. Fabrikken besto ISO9001, ISO14001 og ISO45001. Huade® hydrauliske magnetventiler er mye brukt i militærindustrien og andre felt i Kina på grunn av stabil ytelse.

Produktparameter for retningsreguleringsventil 4WE 6 Y for Rexroth

Hydraulisk
Maks. driftstrykk Porter A,B,P (Mpa)		opptil 35,0
Port T (㎫)		21(-);16(～)
		med symbolene A og B, må port T brukes som en dreneringsport dersom driftstrykket er over tillatt tanktrykk.
Maks. flyt (L/min)		80(-);60(～)
Trykkvæske		Mineraloljer eller fosfatester
Viskositetsområde (mm2/s)		2,8-500
Temperaturområde for trykkvæske （℃）		-30～+80
Grad av forurensning		Maksimal tillatt grad av forurensning av hydraulikkvæske til NAS 1638 klasse9. Vi anbefaler derfor et filter med en minimum retensjonsgrad på β10≥75
Elektrisk
Spenningstype		DC	AC 50/60Hz
Tilgjengelige spenninger (V)		12, 24, 42, 60, 96	42, 110, 120, 230
		110, 180, 205, 220	50/60 Hz
Strømforbruk (W)		30
Holdekraft (VA)		-	50
Slå på strøm (VA)		-	220
Plikt		kontinuerlig
Byttetid til IS0 6403	PÅ (ms)	25 til 45	10 til 20
	AV (ms)	10 til 25	15 til 40
Beskyttelse etter DIN		IP 65
Byttefrekvens (sykluser/t)		opptil 15 000	opptil 7200
Med elektriske tilkoblinger beskyttelseslederen (PE) må tilkobles i henhold til gjeldende forskrifter

Produktfunksjon for retningsreguleringsventil 4WE 6 Y for Rexroth

Funksjoner:

▶ Høyytelsesversjon med direkte solenoid-aktivert retningsspoleventil

▶ Våtpinne DC- eller AC-solenoider med avtagbar spole

▶ Magnetspolen kan dreies 90°

▶ Elektriske koblinger enten som individuelle eller sentrale koblinger

▶ Det er ikke nødvendig å åpne det trykktette kammeret ved bytte av spiral

▶ Håndoverstyring, valgfritt

▶ Porteringsmønster til Din 24 340 form A, ISO 4401 og CETOP - RP 121H

Søknad:

Retningsventiler av type 4WE 6 Y er magnetstyrte retningsspoleventiler. De kontrollerer start, stopp og retning av en væske.

Funksjoner, seksjons- og strukturdiagram for retningsreguleringsventilen 4WE 6 Y for Rexroth

I hovedsak består retningsreguleringsventilene 4WE 6 av hus (1), en eller to solenoider (2), styrespolen (3) og en eller to returfjærer (4). I spenningsløs tilstand holdes kontrollspolen (3) i nøytral eller utgangsposisjon ved hjelp av returfjærer (4) (unntatt impulsspoler). Kontrollspolen (3) aktiveres via våtstiftssolenoider (2) . Kraften til solenoidene (2) virker via stempelet (5) på styrespolen (3) og skyver denne fra nøytral posisjon til ønsket endeposisjon. Dette gir fri flyt fra P til A og B til T eller P til B og A til T.

Når solenoiden (2) er spenningsløs, settes kontrollspolen (3) tilbake til nøytral posisjon ved hjelp av returfjærene (4).

En valgfri håndoverstyring (6) tillater bevegelse av kontrollspolen (3) uten å aktivere solenoiden.

Strukturdiagram av WE 6 61B
