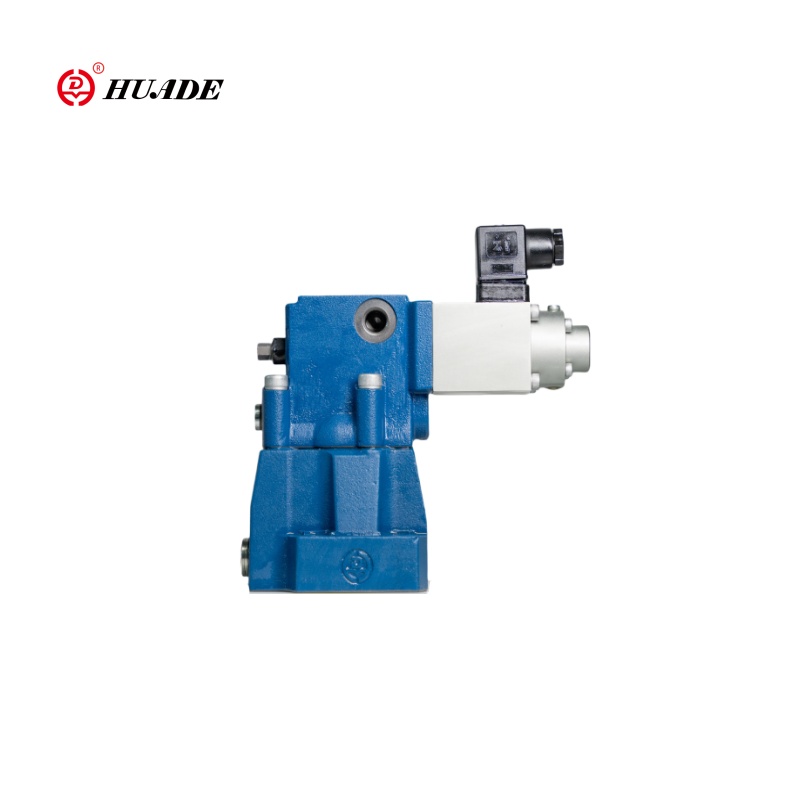

Huades Pilot-opererte elektromagnetiske proporsjonale trykkreduserende ventil har en kjegleventilstruktur, som stadig kan redusere trykket i en viss krets basert på det elektriske signalet. I tillegg er denne proporsjonale trykkreduserende ventil -DREM utstyrt med en maksimal trykkbeskyttelsesanordning, noe som sikrer at systemet er beskyttet mot skade forårsaket av uventet høyt trykk.
| Hydraulisk | ||
| Maks. Setting av trykk (MPA) | Porter A og B | 31.5 |
| Port y | gå til tank. Ingen trykk | |
| Maks. Setting av trykk, for port A (MPA) | Det samme som trykkvurdering | |
| Min.setting trykk.For port A (MPA) | Være relatert til "q". (se kurver) | |
| Linearitet (%) | ± 3,5 | |
| Repeterbarhet (%) | <± 2 | |
| Hysterese | Med Quiver ± 2,5% PMAX. Uten leder ± 4,5% PMAX | |
| Væsker | Mineralolje (for NBR -tetning), fosfatester (for FPM -tetning) | |
| Viskositetsområde (mm2/s) | 2.8 TO380 | |
| Fluid Temperaturområde (℃) | -20 til +70 | |
| Elektrisk | ||
| Forsyningsspenning | DC | |
| Min.Control Current (A) | 0.1 | |
| Maks. Kontroll strøm (a) | 0.8 | |
| Spolemotstand (ω) | gammel ventil ved 20 ℃ er 19,5, maks. Ventil er 28,8 | |
| Plikt | kontinuerlig | |
| Maks. Kondisjonstemperatur (℃) | 50 | |
| Isolasjon til DIN 40 050 | IP65 | |
| Tilknyttet forsterker | Plug-in-kobling | |
| Elektrisk applikasjon | VT_2000: 40 (sammen gir) | |
Funksjoner:
▶ Valgfritt maks. Trykkbeskyttelse
▶ Valgfri sjekkventil mellom A og B
▶ Ventilen som brukes til å redusere et arbeidstrykk
▶ For montering av underplate
▶ Ventil og elektronikk fra en skurre
Søknad:
Proporsjonalt trykkreduserende ventil DREM er mye brukt i flere industrisektorer som petroleumsindustri, kjemisk industri, maskinproduksjon, luftfart, maskinverktøy og lysindustri, skipsbygging og gruvedrift, på grunn av dens høye presisjon og stabilitet.
Ventilstypene DRE og DREM er pilotstyrt trykkreduserende ventiler. De brukes til reduksjon av et arbeidstrykk.
Ventilene består i utgangspunktet av pilotventilen (1) med proporsjonal magnetventil (2) Hovedventil (3) med hovedspolemontering (4), samt en valgfri sjekkventil (5).
Skriv DREM.
For å sikre at overdreven hydraulisk trykk (hydraulisk sikkerhet) ikke oppstår på grunn av uovergivet høye kontrollstrømmer ved den proporsjonale magnetventilen som automatisk forårsaker
Høyere trykk i port A, en fjærbelastet maksimal trykkavlastningsventil, for maksimal trykksikkerhet, kan eventuelt installeres om nødvendig.
Merk: Når trykkvæskestrømmen fra port A til port B via sjekkventilen (5), påvirker den parallelle strømmen av olje via y til tank
blir redusert med en gassventil i port B (f.eks. proporsjonal retningsventil). Under slike omstendigheter er den tredje strømningsretningen A til Y ikke egnet for å begrense det maksimale trykket i port A.
Symboler på proporsjonalt trykk reduserende ventil DREM
