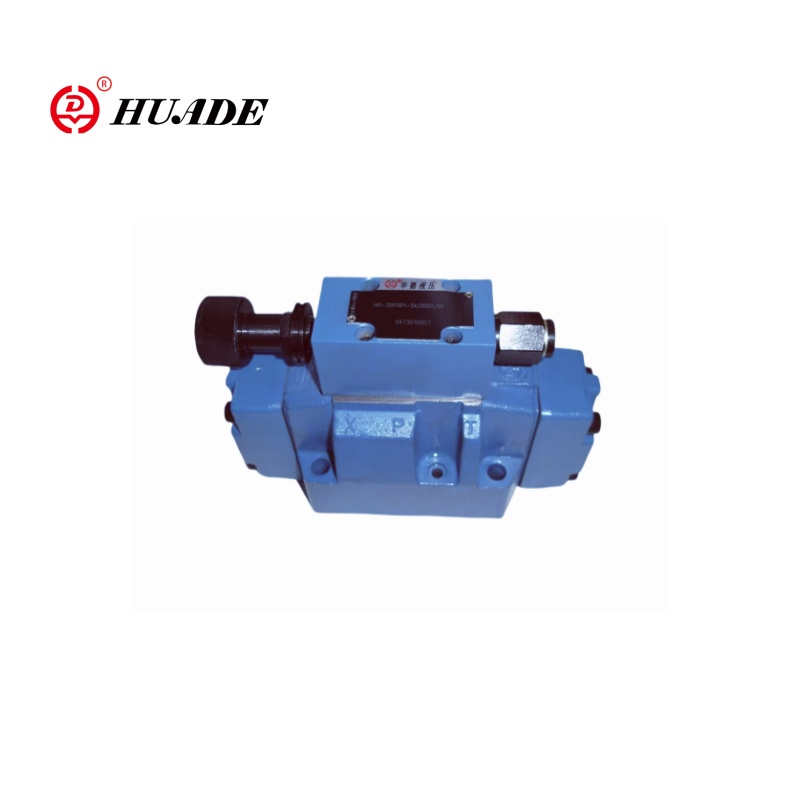

Piloten drev treveis proporsjonalt trykkreduserende ventil 3DR16P-5X er et hydraulisk kontrollelement med høy ytelse. Huades proporsjonale trykkreduserende ventil 3DR16P-5X brukes hovedsakelig til å redusere og begrense systemtrykket for å sikre at det hydrauliske systemet kan opprettholde et stabilt trykknivå. 3DR16P-5X, der "3DR" representerer den treveis trykkreduserende ventilserien, "16" representerer størrelsen, "P" representerer trykkkontroll, og "5X" representerer en konfigurasjonskode. Huades 3DR16p-5x proporsjonale ventil kan erstatte den samme modellen som tilbys av Rexroth.
| General | ||
| Vekt kg | 8 | |
| Installasjonsposisjon | Valgfri | |
| Omgivelsestemperaturområde ℃ | -30 til+50 | |
| Hydraulisk | ||
| Nominell trykkstang | 315 | |
| Maksimalt driftstrykk | -Port P Bar | 315 |
| -Port en bar | 250 | |
| - Port y Bar | Hver for seg og trykkløs til tank | |
| Trykkinnstilling | -Minimum bar | Avhengig av strømning |
| -Maximal bar | 50; 100; 200; 250 | |
| Maksimal strømning l/min | 220 | |
| Hydraulisk væske | Mineralolje (HL, HLP) til DIN 51524 1); Rask bio-nedbrytbare hydrauliske væsker til VDMA 24568 (se også RE 90221); Hetg (voldtekt frøolje) 1); Hepg (polyglykoler) 2); HEES (syntetiske estere) 2); Andre hydrauliske væsker på forespørsel | |
| Hydraulisk væsketemperaturområde ℃ | -30 til +80 (NBR SEALS) -20 til +80 (FKM SEALS) | |
| Viskositetsområde mm2/s | 10 til 800 | |
| Tillatt maks. grad av forurensning av den hydrauliske væske-renslighetsklassen til ISO 4406 (C) | Klasse 20/18/15 3 | |
Funksjoner:
▶ Ventil for å redusere (P til A) og begrense (A til T) et system
▶ For montering av underplate
▶ 4 Trykkvurderinger
▶ 4 Justeringselementer, valgfritt:
● Rotasjonsknott
● Hylse med sekskant og beskyttelseshette
● låsbar roterende knott med skala
Roterende knott med skala
Søknad:
Proporsjonalt trykkreduserende ventil 3DR16P-5X er egnet for hydrauliske systemer som krever høypresisjonstrykkkontroll, for eksempel injeksjonsstøpemaskiner, konstruksjonsmaskiner og produksjonsutstyr med høy presisjon.
Trykkreguleringsventiler av type 3DR er pilotstyrt 3-veis trykkreduserende ventiler med trykkavlastningsfunksjon for sekundærkretsen. De brukes til å redusere et systemtrykk.

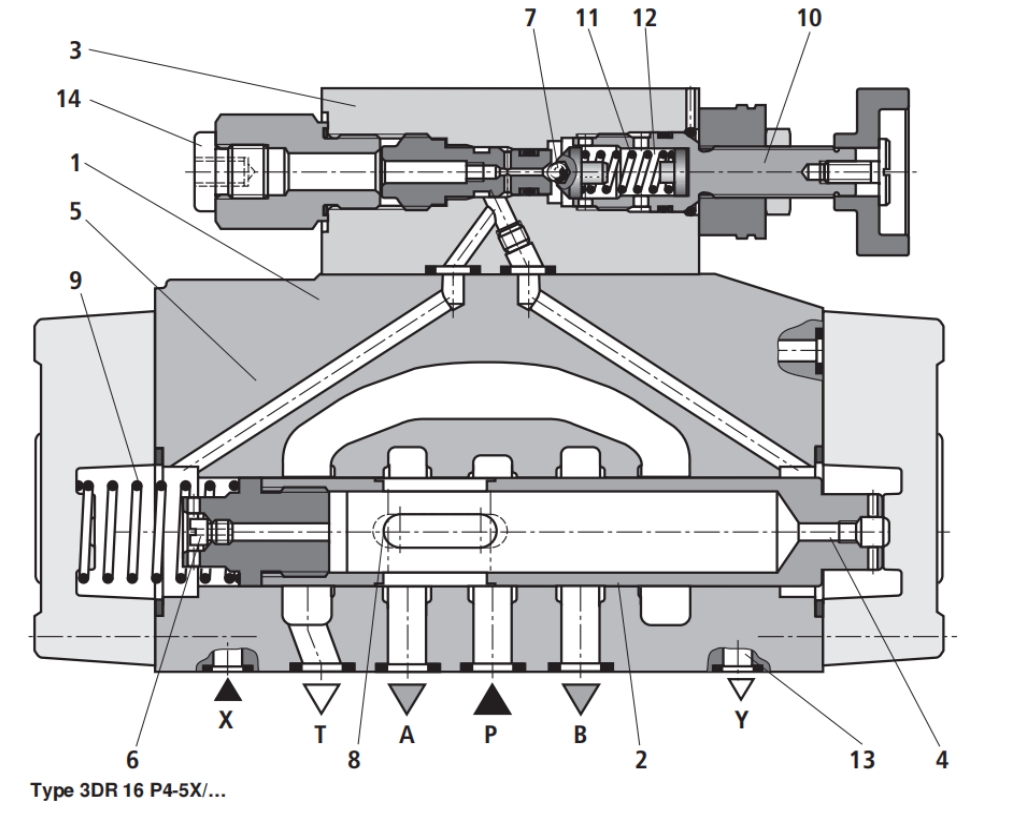

Trykkreduserende ventil består i utgangspunktet av hovedventilen (1) med kontrollspole (2) og pilotkontrollventil (3) med trykkjusteringselement (10).
I startposisjonen er ventilen åpen. Hydraulisk væske kan strømme fra kanal P til kanal A uten noen begrensninger.
Trykket i kanal A påføres via boring (4) til spoleområdet motsatt av kompresjonsfjæren (9). Samtidig påføres trykk via åpning (6) på den fjærbelastede siden av kontrollspolen (2) og via kanal (5) til ball (7) i pilotkontrollventil (3).
Avhengig av innstillingen for kompresjonsfjær (11) bygger trykk oppstrøms for ball (7) og i kanal (5) og holder kontrollspole (2) i åpen stilling. Hydraulisk væske strømmer fra kanal P via kontrollspole (2) til kanal A til trykk bygger seg opp i kanal A, som når en høyere verdi enn trykkverdien satt på kompresjonsfjæren (11) og løfter av ballen (7).
Kontrollspole (2) beveger seg til den lukkede posisjonen. Det nødvendige reduserte trykket oppnås når trykket i kanal A og trykkverdien satt på kompresjonsfjæren (11) er i
Balansere.
Når trykket i kanal A øker ytterligere på grunn av ytre krefter som virker på aktuatoren, skyves kontrollspolen (2) videre mot kompresjonsfjær (9). Dette åpner en forbindelse mellom kanal T og kanal A via kontrollland (8) på kontrollspole (2). Mengden hydraulisk væske som slippes ut til tanken sikrer at trykket ikke lenger vil øke.
Pilotoljen tappes alltid eksternt fra fjærkammeret (12) via pilotlinje (13) ved port Y. Den må alltid returneres ved null trykk til tank.
Trykkmålerport (14) gjør det mulig å kontrollere det reduserte trykket i kanal A.
