Proporsjonal retningsventil 4wrle-4x

Huades proporsjonale retningsventil 4wrle-4x er en elektro-hydraulisk proporsjonal retningsventil (med posisjons tilbakemelding OBE). Kontrollmetoden er proporsjonal magnetventil + ventilkjerneposisjon lukket sløyfekontroll (LVDT-tilbakemelding). Huades Valve 4Wrle-4x kroppsdesign, tetningsteknologi og magnetventiler er nær rexroth-nivåer, men holdbarheten under ekstreme arbeidsforhold (for eksempel høyfrekvente vibrasjoner, langsiktig kontinuerlig drift) kan være litt annerledes. Huades produktpris er vanligvis 20% -30% lavere enn Rexroth, med betydelig kostnadsytelse. Forsyningskjeden er lokalisert, leveringssyklusen er kort, og servicesvaret etter salg er rask.

Produktparameter for proporsjonal retningsventil 4WRLE-4X

Produktfunksjon og anvendelse av proporsjonal retningsventil 4wrle-4x

Funksjoner:

▪ Pålitelig - bevist og robust design

▪ Høy kvalitet -kontrollspole og hylse på pilotkontrollventilen

▪ Kontrollspolen til pilotkontrollventilen er i "Fail Safe" -posisjonen når enheten er slått av

▪ Kontrollspolen til hovedventilen er i den fjærsentrerte sentralposisjonen og/eller i forskyvningsposisjonen

▪ Fleksibel - egnet for posisjon, hastighet og trykkkontroll

▪ Presis - høy responsfølsomhet og liten hysterese

Søknad:

Proporsjonal retningsventil 4WRLE-4X er egnet for hydrauliske kontrollsystemer med høye krav til dynamisk ytelse, presisjon og pålitelighet, spesielt i situasjoner der rask respons og tilbakemelding av lukket sløyfe er nødvendig. Huades 4WRLE-4X proporsjonale ventil er mye brukt i industriell automatisering, maskinverktøy og prosesseringsutstyr, injeksjonsstøpemaskiner og støpemaskiner, testing og simuleringsutstyr, ingeniørmaskiner, etc.

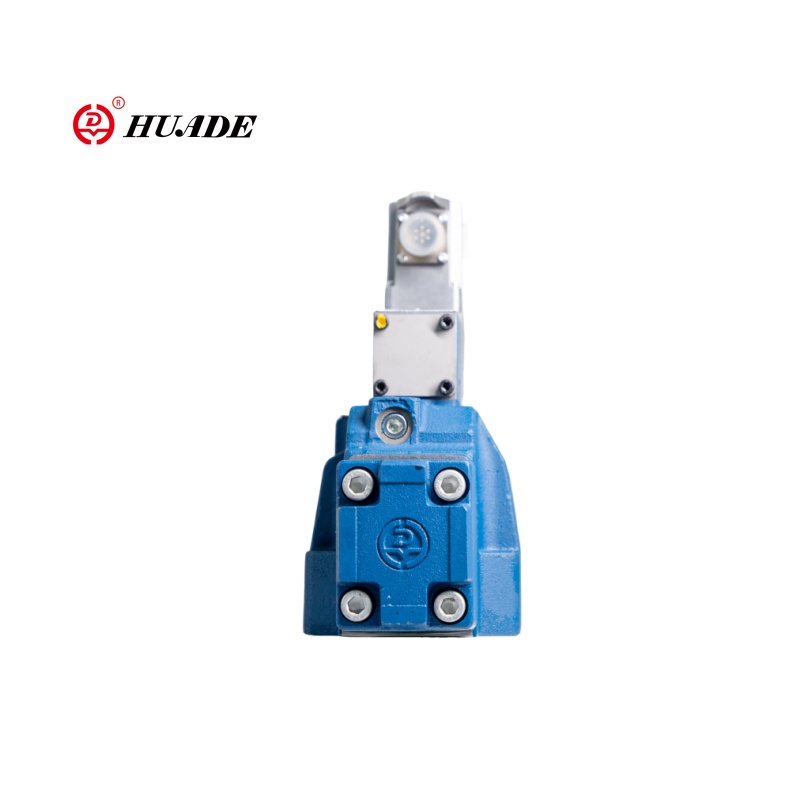

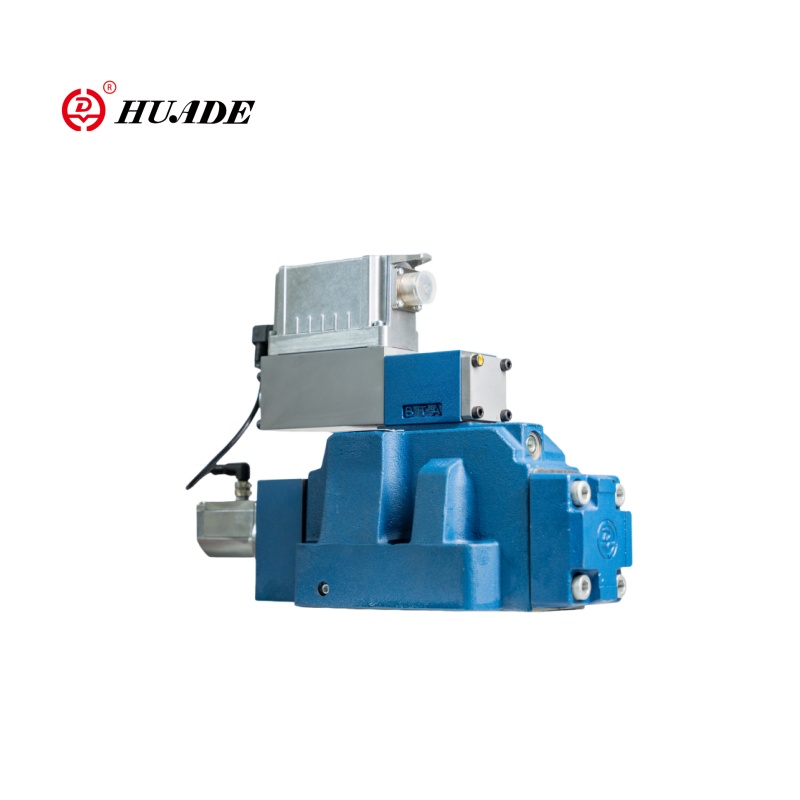

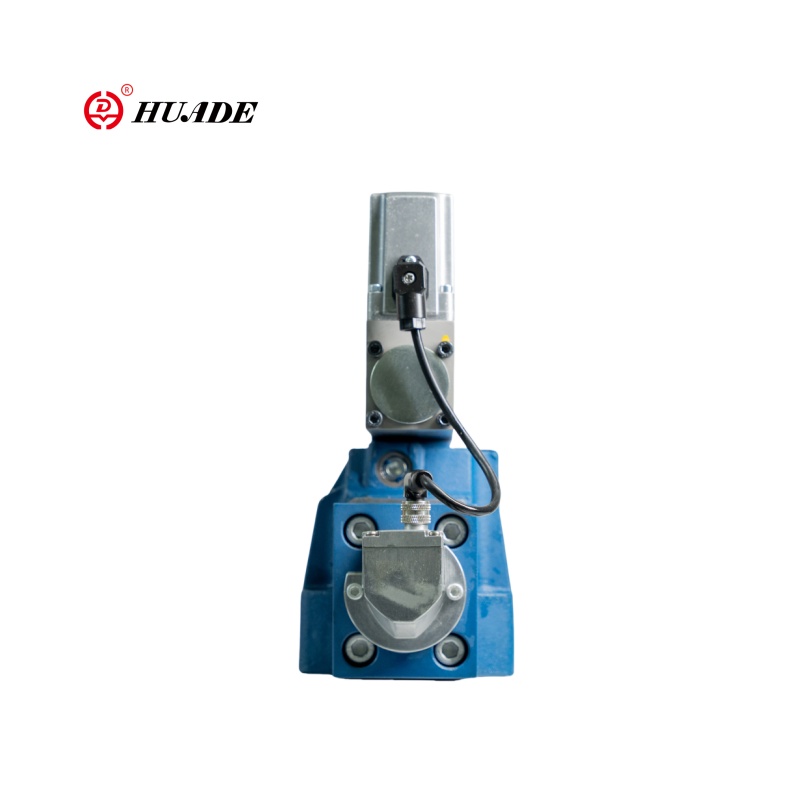

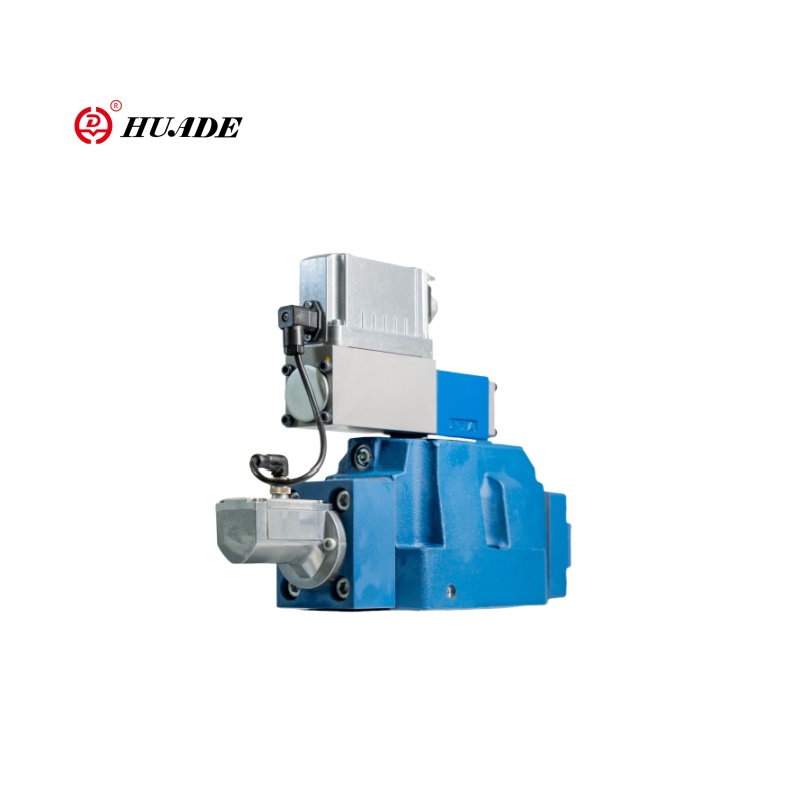

Produksjonsdetaljer for proporsjonal retningsventil 4WRLE-4X

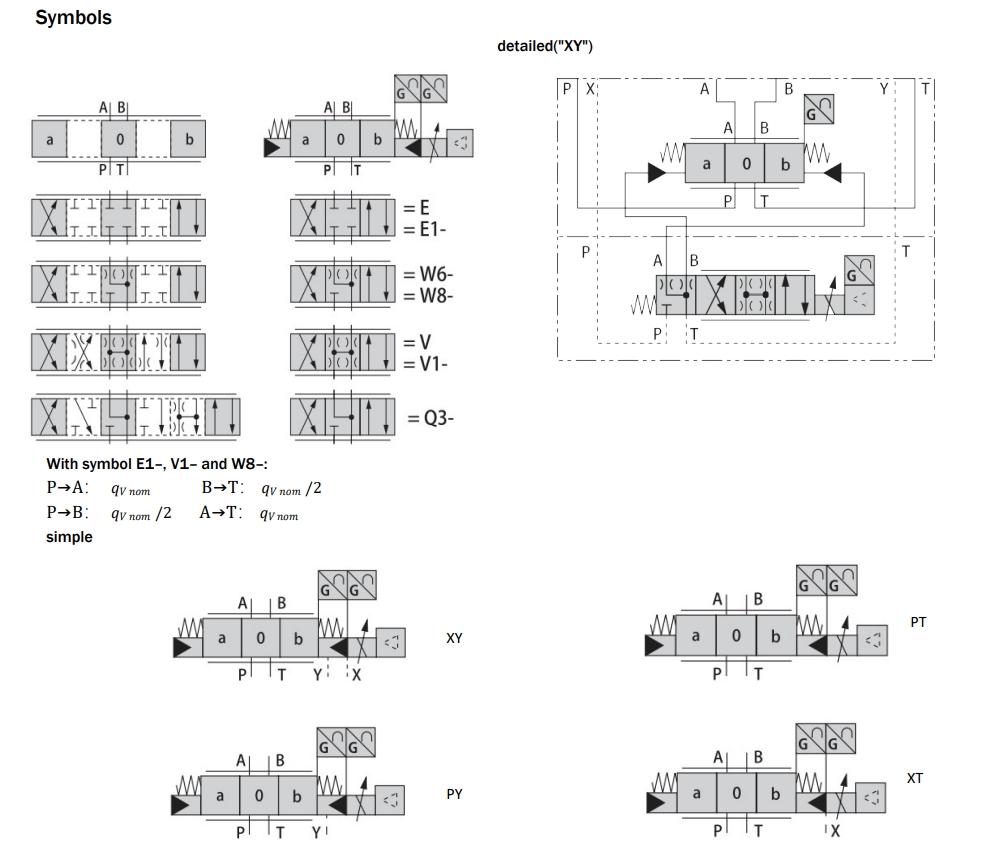

Funksjon, seksjon

Ventiltypen 4Wrle er pilotdrevet retningsreguleringsventil med tilbakemelding av elektrisk stilling og integrert elektronikk (OBE).

Ventilsammensetning:

1.Pilotventil med ventilkjerne og ventilhylse struktur (1)

2.Mainventil med sentrering av tilbakemeldinger fra fjær og posisjon (2)

3. Integratert forsterker (3)

Funksjon:

Når den integrerte elektronikken (OBE) er slått av eller inaktiv, blir kontrollspolen til pilotkontrollventilen fjærdrevet i "" feilsikker "-posisjon. Kontrollspolen til hovedventilen er i sin vårsentrerte sentrale stilling.

Den integrerte elektronikken (OBE) sammenligner den spesifiserte kommandoverdien med den faktiske verdien av hovedventilkontrollspolen. Ved kontrollavvik vil kontrollmagneten bli aktivert. På grunn av den endrede magnetiske kraften blir pilotkontrollspolen justert mot

våren.

Strømmen, som aktiveres via kontrolltverrsnitt, fører til en justering av hovedkontrollspolen. Tverrsnittet av hjerneslag/kontroll av hovedkontrollspolen er regulert proporsjonalt med kommandoverdien.

Pilotoljeforsyningen i pilotkontrollventilen er enten intern via port P eller ekstern via port X. Tilbakemeldingene kan være internt via port t eller ekstern via port y til tanken.

Kontroller magnetavstengning

I tilfelle av følgende feil, blir kontrollmagnete av energien av den integrerte elektronikken (OBE), er pilotkontrollspolen satt til sin "feilsikre" posisjon og losser pilotoljekamrene i hovedventilen. Operert av fjæren vil hovedventilkontrollspolen bevege seg til sentralposisjonen.
