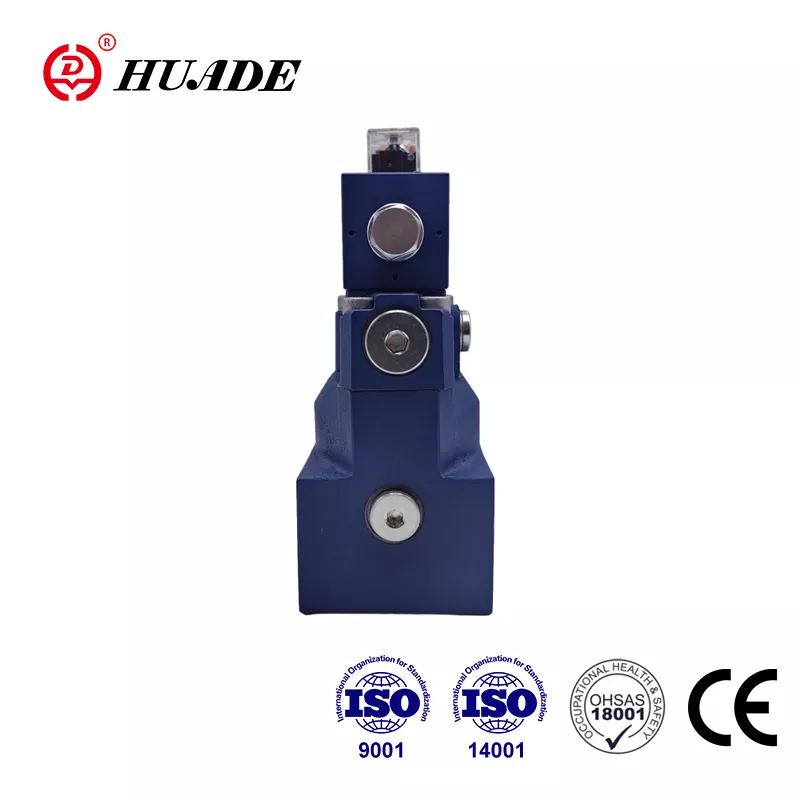

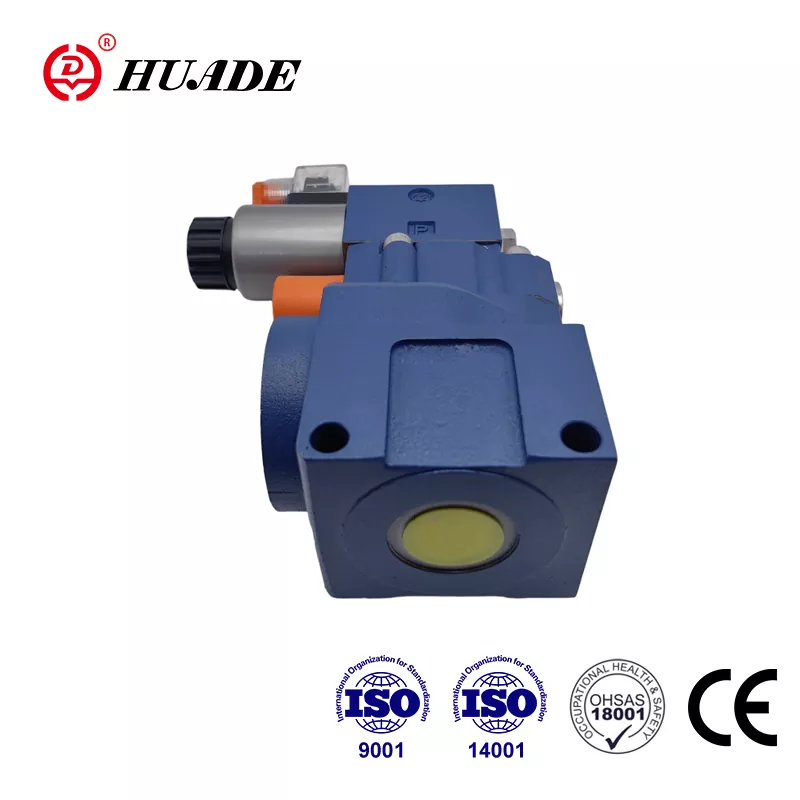

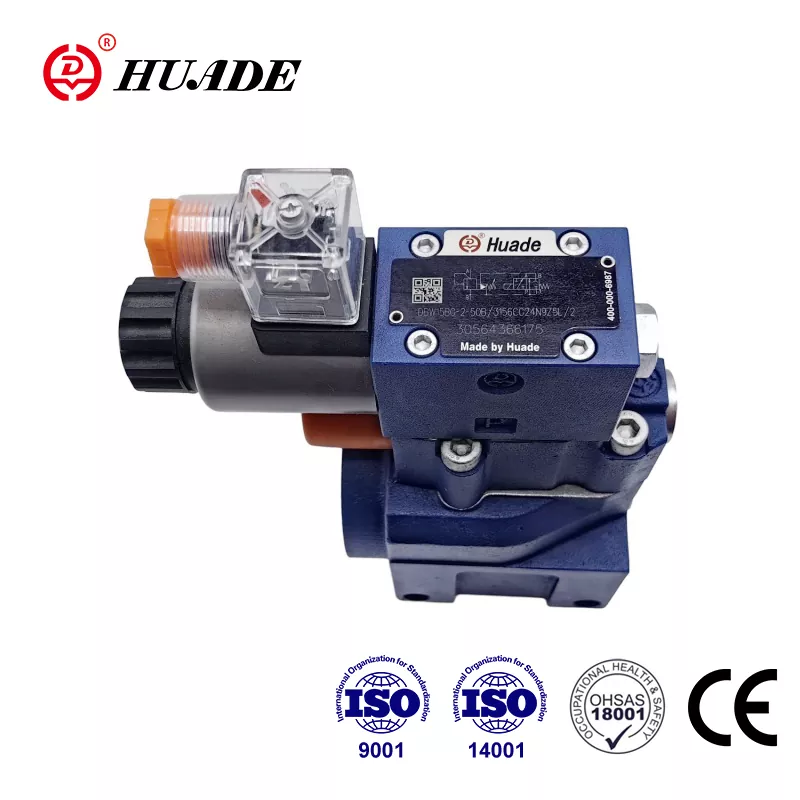

Trykkavlastningsventil DBW 20

Huade hydraulikk gir ofte hydrauliske ventiler med lignende kvalitet som førstelinjemerker, men til rimeligere priser. Trykkavlastningsventil DBW 20 kan matche Rexroth når det gjelder ytelse og parametere. Årsaken er at Huade Hydraulic har introdusert nyskapende teknologi fra Rexroth på grunn av to langsiktige samarbeid med Rexroth. Som produsent med betydelig styrke innen hydraulisk overføring og kontroll, legger Huade Hydraulic mer oppmerksomhet på det praktiske i trykkventilene og er foretrukket av markedet. Alle grener av foretaket har bestått ISO9001, ISO14001 og OH SAS18001. Huade® er et kjent nasjonalt merke Kina på grunn av pålitelig kvalitet og stabil ytelse av produktene sine.

Produktparameter for trykkavlastningsventil DBW 20

Produktfunksjon og påføring av trykkavlastningsventil DBW 20

Funksjoner:

▶ Montering av underplate

▶ Portingmønster til DIN 24 340, Form E, ISO 6264 og Cetop - RP 121H

▶ Rørforbindelse

▶ Sett inn tilkobling

▶ Tre justeringselementer:

. Roterende knott

. Hex. Hodeskrue med beskyttelseshette

. Låsbar roterende knott med skala

▶ Mensoid operert lossing via innebygd retnings spoleventil

Søknad:

Hovedfunksjonen til trykkavlastningsventiler DBW 20 er å begrense og magnetventyret lossing av kontrolltrykket.

Seksjon og symboler på trykkavlastningsventil DBW 20

General

Pilotstyrte trykkavlastningsventiler DBW består hovedsakelig av hovedventilen (1) med hovedspolemontering (3) og pilotstyrt ventil (2) med trykkjusteringselement.

Trykkavlastningsventiltype DB

Trykket som er til stede i Port A virker på hovedspolen (3). Samtidig påføres trykk via kontrolllinjene (6) og (7), som er utstyrt med åpninger (4) og (5), på den fjærbelastede siden av hovedspolen (3) og ved ballen (8) i pilotkontrollventilen (2). Hvis trykket i port A overstiger ventilen som er satt på fjæren (9), åpnes ballen (8) mot våren (9).

Signalet for dette kommer internt via kontrolllinjene (10) og (6) fra port A. Trykkvæsken på den fjærbelastede siden av hovedspolen (3) strømmer nå via kontrolllinjen (7), åpningsboring (11) og ball (8) inn i fjærkammeret (12). På grunn av åpningene (4) og (5) oppstår et trykkfall ved hovedspolen (3), er forbindelsen fra port A til port B åpen. Nå strømmer trykkvæsken fra port A til port B mens du opprettholder det angitte driftstrykket.

Trykkavlastningsventilen kan losses eller overføres til et annet trykk (andre trykkstadium) via port "X" (15).

Trykkavlastningsventiltype DBW

Funksjonen til denne ventilen er i utgangspunktet den samme som ventiltypen DB

Lossingen ved hovedspolen (3) oppnås imidlertid ved å aktivere den innebygde retningsventilen (16).

Struktur av DBW ... 50B

Symbol på DBW ... 50B

Legg merke til

1. Væsken må filtreres. Minimumsfilter finhet er 20 ㎛.

2. Tanken må tette seg og et luftfilter må installeres ved luftinngang.

3. Produkter uten underplate Når du forlater fabrikken, hvis du trenger dem, kan du bestille spesielt.

4.Valvefesteskruer må være høyt intensitetsnivå (klasse 10.9). Velg og bruk dem i henhold til parameteren som er oppført i eksempleren.

5. Grovhet på overflaten knyttet til ventilen er påkrevd overflateuhet er 0,8.

6. Overflatefinish på parringsstykket er påkrevd til 0,01/100mm.
