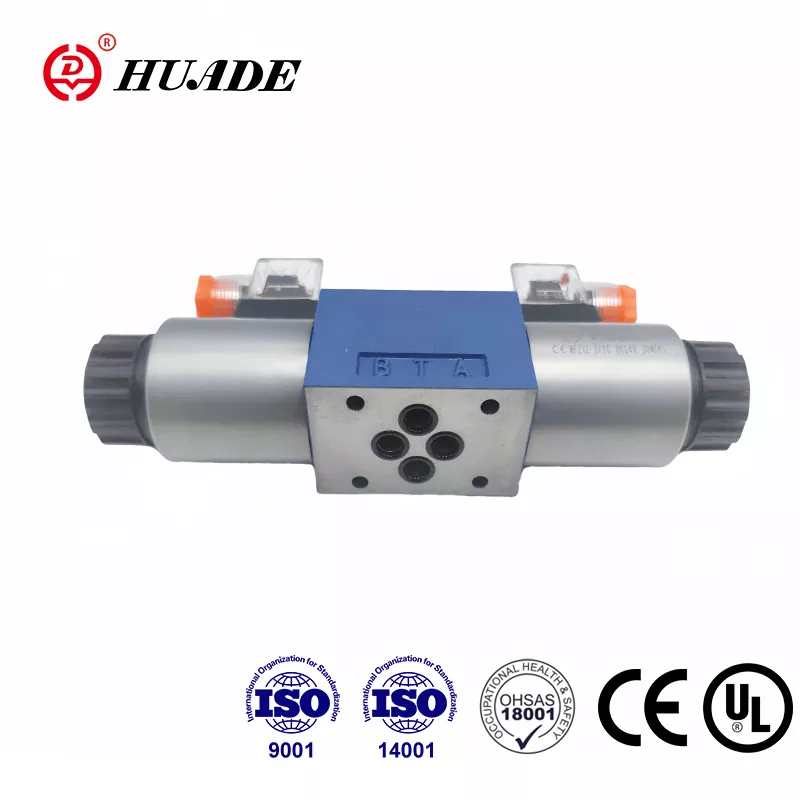

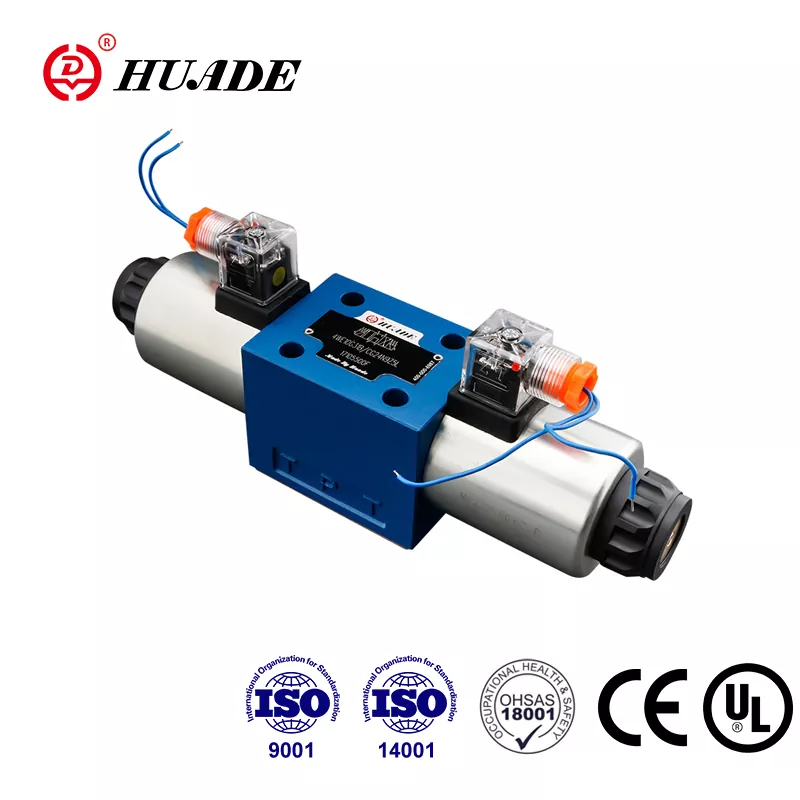

Samarbeid med Rexroth to ganger fra 1979, har Huade Hydraulic blitt en ledende produsent i Kinas hydrauliske industri. Huade® retningsspoleventil type 4WE 10 D er en erstatning for Rexroth-produkter. Magnetretningsventilserien har bestått CE- og UL-sertifiseringer. Disse ventilene er konkurransedyktige med kjente produkter med god kvalitet og lavere pris. Fabrikken har bestått ISO9001, ISO14001 og OH SAS18001. Huade® er et enestående merke i kinesisk hydraulikkindustri. Huade® hydrauliske retningsventiler er involvert i mange nasjonale transformasjonsprosjekter for teknisk og forsvarsutstyr for å fremme modernisering av forsvarsutstyr.
|
Driftstrykk maks. |
Porter A.B.P (MPa) |
til 31.5 |
|
Porter T (MPa) |
16 |
|
|
Strømningsmaks (L/min) |
120 |
|
|
Tverrsnitt (bytteposisjon 0): |
Med symbol Q ca.6 % av nominelt areal |
|
|
Trykkvæske |
Mineraloljer (for NBR-forsegling) eller fosfatester (for FPM-forsegling) |
|
|
Trykkvæsketemperaturområde （℃） |
-30～+80 |
|
|
Viskositetsområde (mm2/s) |
2,8-500 |
|
|
Vekt (kg) |
Ventil med 1 solenoid |
5,1 (DC), 4,3 (AC) |
|
Ventil med 2 solenoider |
6,7 (DC), 5,1 (AC) |
|
Funksjoner:
▶ Direkte magnetstyrt retningsspoleventil som standardversjon
▶ Våtpinne DC eller AC solenoider med avtakbare spoler
▶ Perfekt omriss
▶ Spoler kan skiftes uten å åpne det trykktette kammeret
▶ Valg av enten sentrale eller individuelle elektriske tilkoblinger
▶ Valgfri håndoverstyring
▶ Lang levetid
▶ Porteringsmønster til Din 24 340 form A, ISO 4401 og CETOP - RP 121H
Retningsventiler 4WE 10 omfatter i hovedsak huset (1), en eller to solenoider (2), styrespolen (3) og en eller to returfjærer (4). I hvile holdes kontrollspolen (3) i sin sentrale eller utgangsposisjon ved hjelp av returfjærer (4) (unntatt når det gjelder impulsspoler). Kontrollspolen (3) betjenes av våtstiftssolenoider (2). Kraften til solenoiden (2) virker på kontrollspolen (3) og flytter den fra hvileposisjonen til ønsket endeposisjon. Dette tillater fri flyt fra P til A og B til T eller P til B og A til T.
Ved deaktivering av solenoiden (2) blir kontrollspolen (3) returnert til sin utgangsposisjon av returfjæren (4).
Valgfri håndoverstyring (5) gjør at kontrollspolen (3) kan flyttes uten at solenoidene aktiveres.
Strukturdiagram av WE 10 30B-serien
1. Væsken må filtreres. Minimum filterfinhet er 20 ㎛.
2. Tanken må tettes og et luftfilter må installeres på luftinngangen.
3. Produkter uten underplate når de forlater fabrikken.
4. Ventilfesteskruer må velges og brukes i henhold til prøveboken.
5. Ruhet på overflaten knyttet til ventilen kreves til 0,8.
6. Overflatefinish på paringsstykket kreves til 0,01/100 mm.
