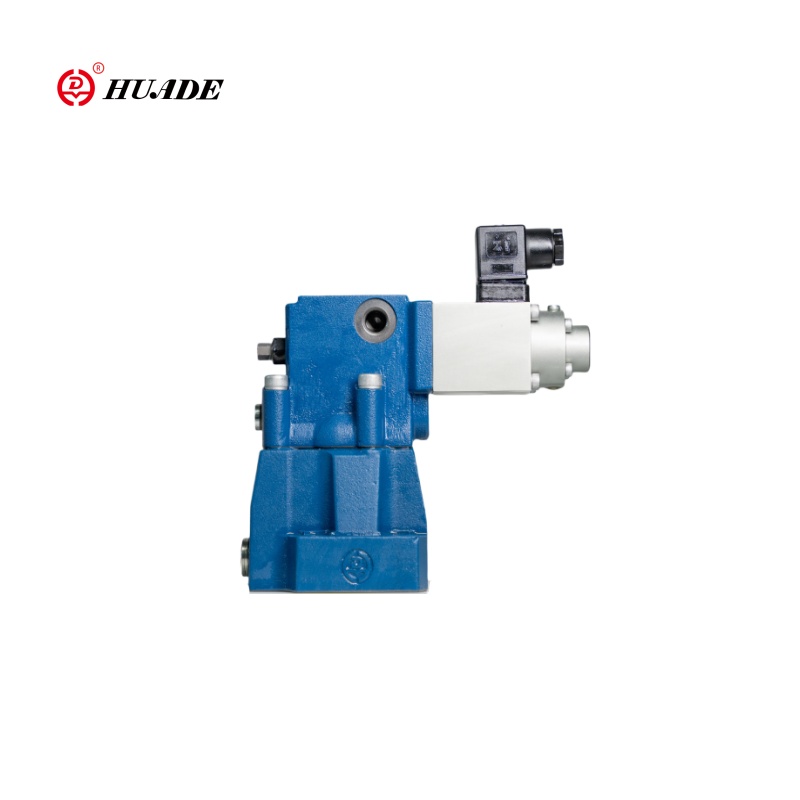

DBE -serien proporsjonal trykkreduserende ventil kan jevnt sette systemtrykket gjennom driften av en proporsjonal magnetventil, og oppfylle forskjellige arbeidskrav. Egenskapene til dette produktet inkluderer presis kontroll, stabilitet og pålitelighet og lett å vedlikeholde. Proporsjonalt trykkreduserende ventil DBE er tilgjengelig i flere modeller og spesifikasjoner for å tilfredsstille forskjellige behov. For eksempel produserer Huade-hydraulikk modeller som DBE10-30B/315ymdrem og DBE20-30B/200xym proporsjonale trykkreduserende ventiler, som har forskjellige arbeidstrykkområder og strømningsegenskaper, slik at brukerne kan velge i henhold til deres behov.
| Hydrauliske data | ||||
| Maks. Betjente trykkporter A. B og X (MPA) | 31.5 | |||
| Returtrykk (MPA) | Port y, separat og ved null trykk til tank | |||
| Maks. Settbart trykk (MPA) | 5. 10. 20. 31,5 Samme som trykkstadium | |||
| Min. Settbart trykk (MPA) | Se karakteristiske kurver | |||
| Maks. Trykksikkerhet (MPA) | Innstilt trykk | |||
| 5 | 10 | 20 | 31.5 | |
| 1 til 62 | 1 til 122 | 1 til 222 | 1 til 342 | |
| Maks. flyt (l/min) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| Pilotflyt (l/min) | 0,7 til 2 | |||
| Linearitet (%) | ± 3,5 | |||
| Repeterbarhet (%) | <± 2 | |||
| Typisk variasjon (%) | <± 2 maks. trykk | |||
| Hysterese (%) | Med bølge ± 1,5 av Max.Pressure. Uten bølge ± 4,5 av Max.Pressure | |||
| Byttetid | 30 til 150 | |||
| Trykkvæske | Mineralolje (for NBR -tetning), fosfatester (for FPM -tetning) | |||
| Viskositetsområde (mm2/s) | 2.8 til 380 | |||
| Trykkvæske temperaturområde (℃) | -20 til+70 | |||
| Grad av forurensning (μm) | ≤20 (anbefaling 10) | |||
| Elektriske tekniske data | |
| Forsterker | VT-200g40 supplied with valve together |
| Forsyningsspenning | DC |
| Min.Control Current (A) | 0.1 |
| Max.Control Currenl (A) | 0.8 |
| Spolemotstand （ω） | Kald verdi ved 20 ℃ er 19,5; Maks. Swam -verdien er 28,8 |
| Trykkvæske temperaturområde (℃) | +50 |
| Arbeidsstat | Fortsette |
| Ventilbeskyttelse | IP65 |
| Elektriske tilkoblinger | støpsel |
Funksjoner:
▶ For montering av underplate
▶ Innkapslet i blokk
▶ Valgfri ekstra maksimal trykkbegrensning ved hjelp av en fjærbelastet pilotkontrollventil
▶ Ventil og elektronisk kontroll danner en kilde
Søknad:
DBE -serien proporsjonal trykkavlastningsventil er mye brukt i forskjellige hydrauliske systemer som krever presis trykkkontroll, for eksempel konstruksjonsmaskiner, metallurgisk utstyr, skipsbygging og andre felt. De spiller en avgjørende rolle på disse feltene, og forbedrer systemets stabilitet og pålitelighet.

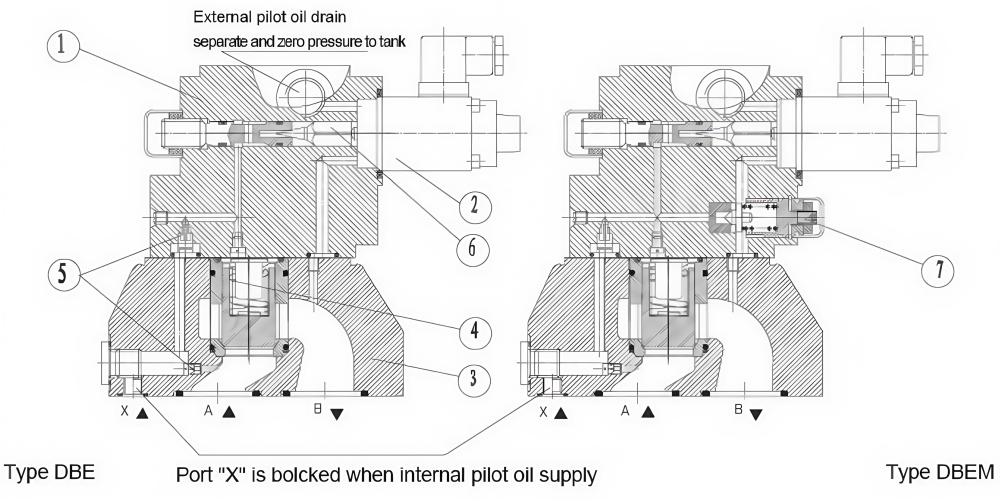

Disse ventilene består i utgangspunktet av pilotkontrollventilen (1) med proporsjonal magnetventil (2) og hovedventilen (3) med hovedspoleinnsats (4).
Type DBE:
Justering av trykket er kommandoverdi avhengig via en proporsjonal magnetventil (2). Trykket som er til stede i Port A virker på undersiden av hovedspolen (4). Samtidig virker dette trykket på den fjærbelastede siden av hovedspolen (4) via åpninger (5). Den hydrauliske kraften virker på pilotpoppet (6). Når den hydrauliske kraften over kommer solenoidkraften, åpnes piloten Poppet (6). På grunn av det faktum at pilotoljen nå kan strømme til tank via port y, oppstår et trykkfall ved hovedspolen (4) som virker på hovedspolen og løfter den mot kraften i returfjæren. Forbindelsen fra A til B åpnes, og det er ikke lenger noen økning i trykk
Struktur av Proporsjonal trykkavlastningsventil DBE
