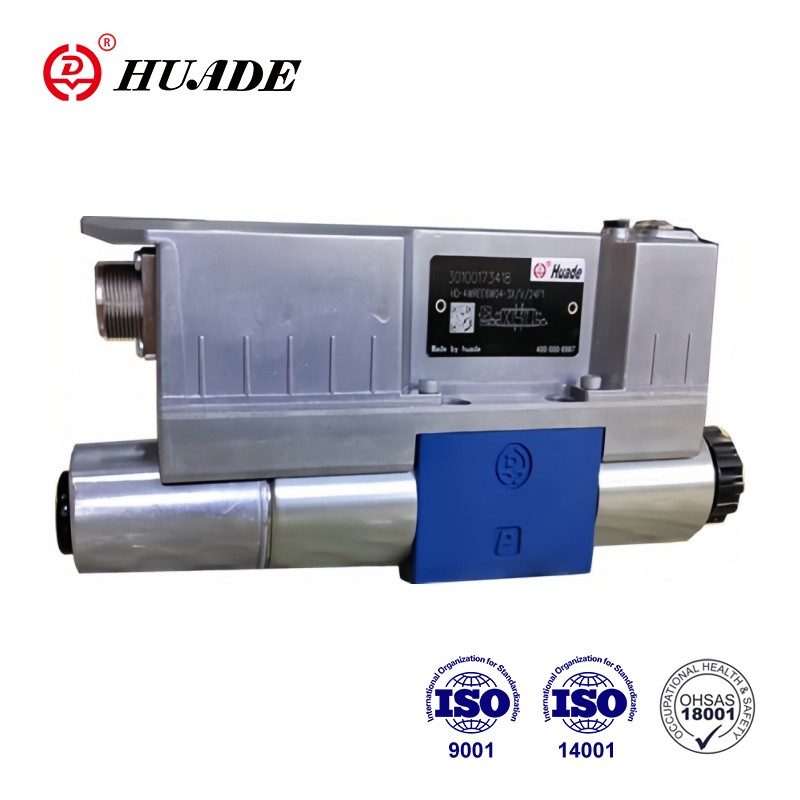

Type 4wree6-3x ventil er en direkte betjent proporsjonal retningsventil med tilbakemelding av elektrisk stilling og integrert elektronikk (OBE). 4WREE6-3X Type proporsjonale ventiler har passert CE-sertifisering. Maksimalt driftstrykk er opptil 350 bar. Det er et av Huade Hydraulics ledende produkter. Denne 4wree6-3x ventilen har stabil ytelse og relativ billig pris.
| General | ||
| Vekt | ▶ Ventil med to magnetventiler (kg) | 2.6 |
| ▶ Ventil med en magnetventil (kg) | 2.1 | |
| Installasjonsposisjon | noen, helst horisontalt | |
| Omgivelsestemperaturområde (℃) | -20… +60 | |
| Lagringstemperaturområde med UV -beskyttelse (℃) | +5… +40 | |
| Transporttemperatur (℃) | –30… +80 | |
| Maksimal lagringstid (år) | 1 | |
| Sinus test i henhold til DIN EN 60068-2-6 | 10 ... 2000 Hz / maksimum på 10 g / 10 sykluser / 3 akser | |
| Støytesting til DIN i 60068-2-64 | 20 ... 2000 Hz / 10 g rms / 30 g topp / 30 min. / 3 akser | |
| Transportsjokk ifølge DIN EN 60068-27 | 15 g / 11 ms / 3 støt / 3 akser | |
| Sjokk i følge DIN EN 60068-27 | 15 g / 11 ms / 1000 støt / 3 akser | |
| Maksimal relativ fuktighet (ingen kondens) % | 95 | |
| Maksimal magnetventil overflatetemperatur (℃) | 150 (individuell operasjon) | |
| MTTFD -verdi i henhold til EN ISO 13849 (år) | 150 | |
| Samsvar | ▶ CE I henhold til EMC-direktiv 2014/30/EU, testet i henhold til EN 61000-6-2 og EN 61000-6-3 ▶ ROHS-direktiv 2015/65/EU ▶ Reach Ordinance (EC) nr. 1907/2006 | |
| Miljøkompatibilitet | ▶ Klima | Miljørevisjon i henhold til EN 60068-2 |
| hydraulisk | ||
| Maksimalt driftstrykk | ▶ Port A, B, P Bar | 350 |
| ▶ Port t bar | 210 | |
| Maksimal flyt (anbefalt) (l/min) | 80 | |
| Nominell strømning (∆P = 10 bar) (l/min) | 4; 8; 16; 32 | |
| Hydraulisk væske | Se tabell Side 15 | |
| Hydraulisk væsketemperaturområde (℃) | ▶ tillatelig | –20… +70 |
| ▶ Anbefalt | –40… +50 | |
| Viskositetsområde (mm2/s) | ▶ Tillatelig ℃ | 20… 380 |
| ▶ Anbefalt | 30… 46 | |
| Maksimal tillatbar grad av forurensning av hydraulisk væske, renslighetsklasse i henhold til ISO 4406 (C) | Klasse 20/18/15 | |
| Hydraulisk væske | Klassifikasjon | Passende tetningsmaterialer | Standarder | |
| Mineraloljer | HL, HLO, HLD, HVLP, HVLPD | NBR, FKM | Fra 51524 | |
| Bio-nedbrytbar | ▶ Uoppløselig i vann | Hetg | Fkm | ISO 15380 |
| Sang | Fkm | |||
| ▶ Løselig i vann | Hepg | Fkm | ISO 15380 | |
| Flammebestandig | ▶ Vannfri | HFDU (Glykolbase) | Fkm | ISO 12922 |
| HFDU (Ester Base) | Fkm | |||
| Hfdr | Fkm | |||
| ▶ Inneholder vann | HFC (Fuchs: Hydroterm 46m, Renosafe 500; Petrofer: Ultra Safe 620; Houghton: Safe 620; Union: Carbide HP5046) | NBR | ISO 12922 | |
Funksjoner:
▶ 4/2 eller 4/3-veis versjon
▶ For montering av underplate
▶ Portingmønster i henhold til ISO 4401-03-02-0-05
▶ Kontroll av strømningsretning og størrelse
▶ Operasjon ved hjelp av proporsjonale solenoider med sentral tråd
▶ Springssentrert kontrollspole
▶ Integrert kontrollelektronikk (OBE) med spenning eller strøminngang ("A1" og/eller "F1")
Oppsett
Ventilen består i utgangspunktet av:
▷ Hus (1) med tilkoblingsflate
▷ Kontrollspole (2) med kompresjonsfjærer (3 og 4) og fjærplate (5 og 6)
▷ Solenoider (7 og 8) med sentral tråd
▷ Posisjonstransduser (9)
▷ Integrert elektronikk (13)
▷ Elektrisk nullpunktjustering (12) tilgjengelig via gummiprakt
Funksjon:
▷ Med de-energiserte magnetventiler (7 og 8), sentral plassering av kontrollspolen (2) ved kompresjonsfjærer (3 og 4) mellom fjærplater (5 og 6).
▷ Direkte drift av kontrollspolen (2) ved å kontrollere en proporsjonal magnetventil, f.eks. Magnet "B" (8)
-Displacement av kontrollspolen (2) til venstre proporsjonalt med det elektriske inngangssignalet
-Dette åpner forbindelsen fra P til A og B til T via tverrsnitt av åpningstype med progressiv flyt karakteristiske
I den de-energiserte tilstanden holdes kontrollspolen (2) i en mekanisk sentral stilling av returfjærene til magnetventilene. Med kontrollspolesymbol "V" tilsvarer ikke denne posisjonen den hydrauliske sentrale posisjonen! Når den elektriske ventilkontrollsløyfen er lukket, er kontrollspolen plassert i den hydrauliske sentrale posisjonen.
Ventil med 2 spoleposisjoner (versjon "4wree ... a ...")
Funksjonen til denne ventilversjonen tilsvarer i utgangspunktet ventilen med tre spoleposisjoner. De 2 spoleposisjonsventilene er imidlertid bare utstyrt med magnetventil "A" (7). I stedet for den andre proporsjonale magnetventilen, er det en plugskrue (10).
Trykkkompensasjonselement i OBE "-967".
For å forhindre kondensatdannelse i huset til den integrerte elektronikken (OBE), kan en elektronikkbeskyttelsesmembran (11) brukes.
Anbefales for bruk utenfor bransjestandardforhold med høye omgivelsesfuktighet og betydelige sykliske temperaturendringer (f.eks. Utendørs).
Symbol på proporsjonal retningsventil 4wree-3x
