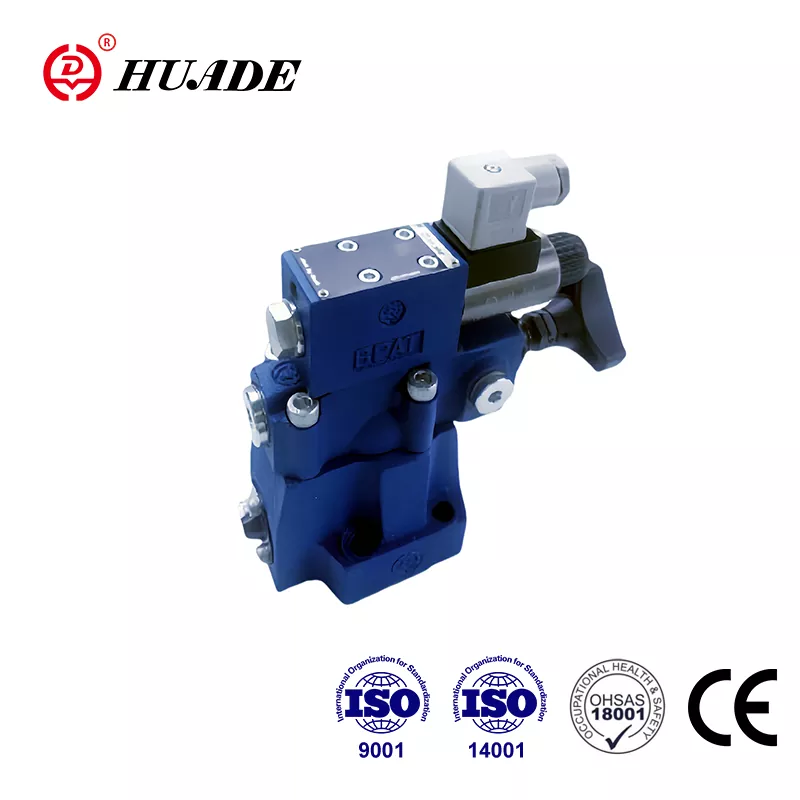

Trykkavslutningsventil DAW

Huade Hydraulic ble opprettet i 1979 og har samarbeidet med Bosch Rexroth to ganger. De to langsiktige samarbeidet gjør det mulig for Huade® trykkventiler å nå samme nivå som Rexroth -produkter. Type DAW-trykkavstengningsventiler kan erstatte den samme serien fra Rexroth med en lavere pris. Som et ledende merke i Kinas hydrauliske industri har alle grener av foretaket bestått ISO9001, ISO14001 og OH SAS18001. Huade® trykkavstengningsventil DAW har bestått CE-sertifikat. Huade® trykkventiler har vunnet bred markedsgjenkjenning og brukertillit.

Produktparameter for trykkavstengningsventil DAW

Produktfunksjon og påføring av trykkavstengningsventil DAW

Funksjoner:

▶ For montering av underplate:

▶ 4 Justeringselementer:

● Rotasjonsknott

● Hylse med intern sekskant og beskyttelseshette

● låsbar roterende knott med skala

● Rotasjonsknott med skala

▶ 3 Trykkvurderinger

▶ Mensoidaktiverte lossing via en innebygd retningsventil

Søknad:

Trykkstyringsventiler Type DAW er pilotstyrt trykkavstengningsventiler. De brukes til å bytte en pumpestrømning over til upressisert bypass så snart akkumulatorens belastningstrykk er nådd. Ytterligere bruksområder for ventilen er i systemer som har høye og lave trykkpumper. I dette tilfellet blir lavtrykkspumpen byttet til upressisert bypass så snart det faste høyt trykket er nådd.

Seksjon og symboler på trykkavstengningsventil DAW

Trykkavslukningsventiler består i utgangspunktet av hovedventilen med hovedspoolenheten, pilotventilen med trykkjusteringselement og sjekkventil. I ventiler i størrelse 10 er sjekkventilen innebygd i hovedventilen. I ventilstørrelser 25 og 32 er sjekkventilen innebygd i en egen plate installert under hovedventilen.

Trykk på ventiltype DAW

Avleder pumpestrøm fra P til A eller P til T.

Pumpen leverer strømning via sjekkventil (1) inn i det hydrauliske systemet (P til A). Trykk i port A fungerer via pilotlinje (3) på pilotkontrollspolen (4). Samtidig passerer trykket i port P via åpninger (5) og (7) til den fjærbelastede siden av hovedspolen (6) og Poppet (8) i pilotventilen (2). Så snart det innstilte avskjæringsstrykket i det hydrauliske systemet er nådd, løfter Poppet (8) seg mot våren (9). Trykkvæske renner nå via åpninger (5) og (7) inn i fjærkammeret (11). Fra

Her returneres væsken til tanken enten internt via kontrolllinje i ventiltype DA ... 30b/... eller eksternt via kontrolllinje i ventiltype DA.30b/.. Y ... på grunn av åpninger (5) og (7), er et trykkfall nå til stede ved hovedspolen (6). Hovedspolen (6) løfter nå av setet og åpner tilkoblingen fra P til T. Kontrollventilen (1) doser nå tilkoblingen fra A til P. Poppet (8) holdes nå åpent av systemtrykket via pilotspole (4).

Avleder pumpestrømning fra P til T eller P til A.

Området til pilotspolen (4) er 17% større enn effektivt område av poppet (8). Den effektive kraften på pilotspolen (4) er derfor 17% større enn den effektive kraften på poppet (8). Når aktuatortrykket faller i forhold til avskjæringsstrykket med en ventil som tilsvarer bytteskikkelsesdifferensialet, skyver fjæren (9) Poppet (8) på setet. Trykket bygges deretter opp på den fjærbelastede siden av hovedspolen (6). I forbindelse med våren (10) lukker dette hovedspolen (6) og isolerer forbindelsen fra P til T. Pumpens strømning passerer igjen via sjekkventilen (1) inn i det hydrauliske systemet (P til A).

En magnetventilaktivert retningsventil (12) kan imidlertid bytte avskjæringstrykk som er under pilotventilen (2) enten fra P til T eller form P til A.

Struktur av DAW20,30 ... 30b

Symboler på DAW ... 30b
