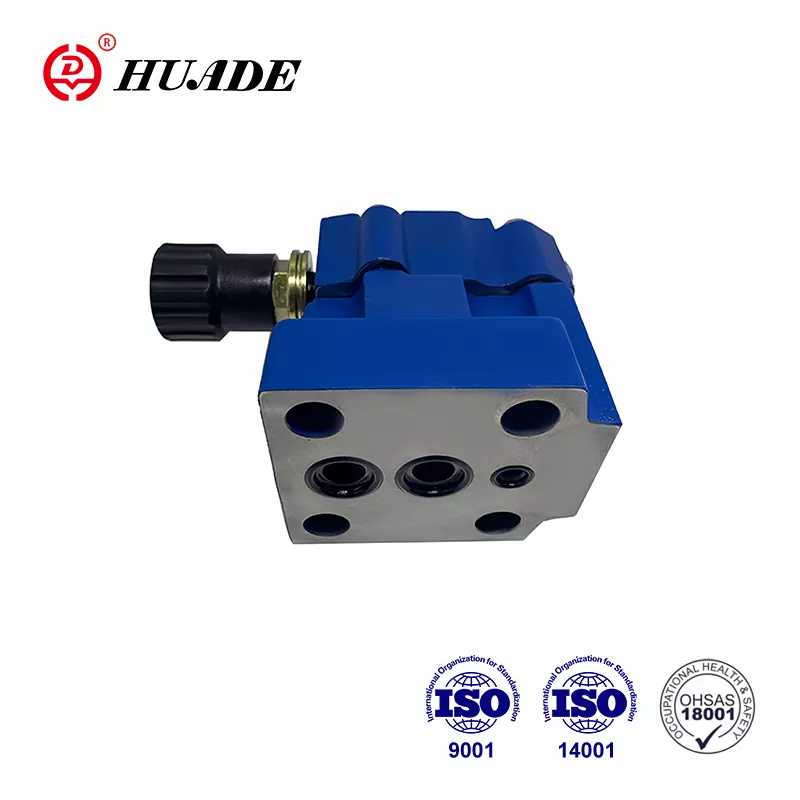

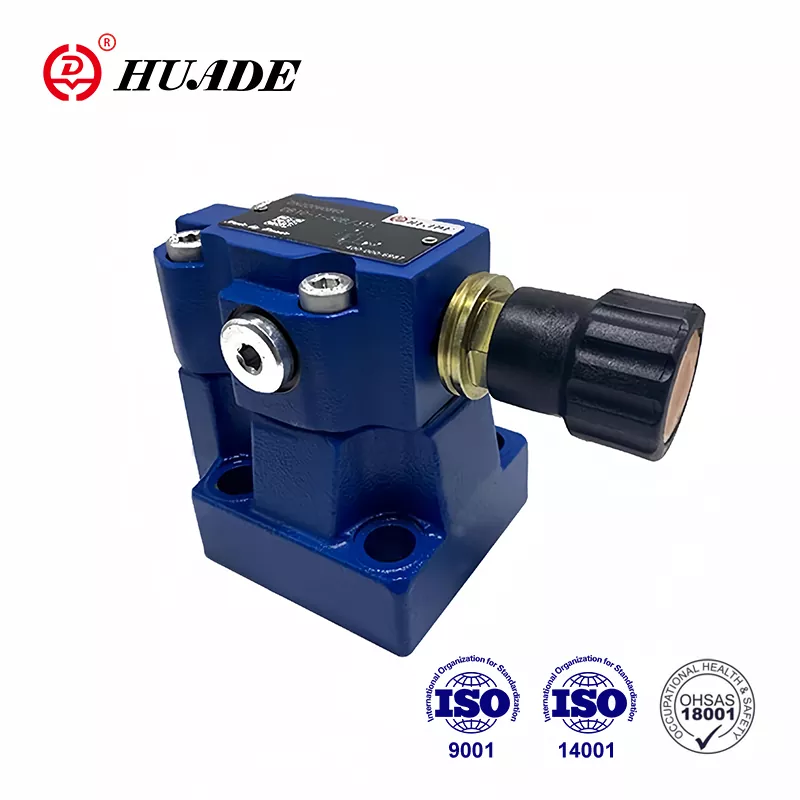

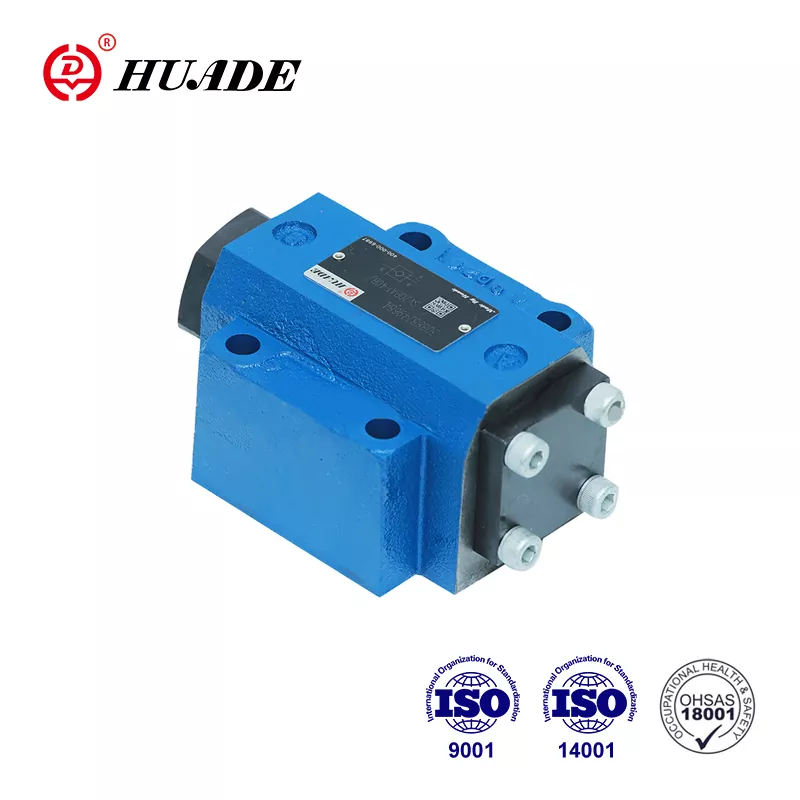

Trykkavlastningsventil DB 20

Vi er den autoriserte distributøren av Huade Hydraulic, som leverer Huade® trykkavlastningsventil DB 20. Som en ledende produsent i Kinas hydrauliske industri, er Huade Hydraulic forpliktet til å gi kundene høykvalitets og rimelige hydrauliske ventiler. Det langsiktige samarbeidet mellom Huade Hydraulic og Rexroth gjør at Huade® trykkventiler kan nå samme nivå som Rexroth. Vi tilbyr salgstjenester av høy kvalitet samtidig som vi gir rettidig teknisk støtte. Vårt oppriktige ønske er å tilby hydrauliske ventiler av høy kvalitet til partnere over hele verden.

Send forespørsel PDF-nedlasting

produktbeskrivelse

Sammenlignet med andre lignende produkter er Huade® trykkavlastningsventiler mer avanserte i teknologi og mer holdbare på dette feltet. Type DB 20 ventiler kan erstatte DB 20 som tilbys av Rexroth. Fabrikken er forpliktet til å gi kundene høykvalitets og stabile hydrauliske trykkventiler. Den har introdusert mer enn 750 avansert produksjonsutstyr fra hele verden. Fabrikken har bestått ISO9001, ISO14001 og OH SAS18001. Huade® hydrauliske ventiler er relativt billige sammenlignet med verdenskjente merker. På grunn av sin høye kvalitet og lave pris har Huade Hydraulic tiltrukket seg mange kunder i inn- og utland og har vunnet bred anerkjennelse av forbrukere.

Produktparameter for trykkavlastningsventil DB 20

General
Installasjon			valgfri
Vekt			DB10	DB15	DB20	DB25	DB30
	Underplate montering	DB (Kg)	2.6	-	3.5	-	4.4
		DBW (Kg)	3.8	-	4.7	-	5.6
		DBC (Kg)	1.2 (type DBW legg til 1,2 kg
		DBC10 eller 30 (Kg)	1,5 (DBWC10 eller 30 legg til 1,2 kg)
	Gjenget forbindelse	DB..G. (Kg)	5.3	5.2	5.1	5.0	4.8
		DBW..G. (Kg)	6.5	6.4	6.3	6.2	6.0
Tekniske data for retningsventilene			se WE6.../...

Hydrauliske tekniske data
Maksimalt driftstrykk ved porter A.B. X (MPa)			opptil 35,0
Maksimalt mottrykk ved havn Y	DB (MPa)		opp til 31.5
	DBW.6A.(standard solenoider) (MPa)		AC(DC)10,0 AC(DC)16,0
	DBW.6B.(høyeffektsolenoider) (MPa)		AC(DC) 16,0
Stillbart trykk	Minimum (MPa)		strømningsavhengig (se karakteristiske kurver)
	Maksimum (MPa)		Maksimum 5,0, 10,0, 20,0, 31,5, 35,0
Maksimal flyt			DB10	DB15	DB20	DB25	DB30
	Underplatemontering (L/min)		250	-	500	-	650
	Gjengeforbindelser (L/min)		250	500	500	500	650
Trykkvæske			Mineralolje (for NBR-tetning) eller fosfatester (for FPM-tetning)
Trykkvæsketemperaturområde (℃)			-30 til +80
Viskositetsområde (mm²/s)			10 til 800
Grad av forurensning			NAS 1638 klasse 9.

Produktfunksjon og bruk av trykkavlastningsventil DB 20

Funksjoner:

▶ Montering av underplate

▶ Porteringsmønster til DIN 24 340, form E,ISO 6264 og CETOP - RP 121H

▶ Rørtilkobling

▶ Sett inn tilkoblingen

▶ Tre justeringselementer:

. Dreieknapp

. Hex. hodeskrue med beskyttelseshette

. Låsbar dreieknapp med skala

▶ Magnetdrevet avlasting via innebygd retningsspoleventil

Funksjon, seksjon og symboler for trykkavlastningsventil DB 20

General

Typer DB trykkventiler er pilotstyrte trykkavlastningsventiler.

De brukes til å begrense kontrolltrykket.

Trykkavlastningsventilene (DB) består hovedsakelig av hovedventilen (1) med hovedspoleenhet (3) og pilotstyrt ventil (2) med trykkjusteringselement.

Overtrykksventil type DB

Trykket i port A virker på hovedspolen (3). Samtidig påføres trykk via kontrollledningene (6) og (7), som er utstyrt med åpninger (4) og (5), på den fjærbelastede siden av hovedspolen (3) og ved kulen (8) ) i pilotkontrollventilen (2). Hvis trykket i port A overstiger ventilen som er satt til fjæren (9), åpner kulen (8) mot fjæren (9).

Signalet for dette kommer internt via styreledningene (10) og (6) fra port A. Trykkvæsken på den fjærbelastede siden av hovedspolen(3) strømmer nå via styreledningen (7), åpningsboringen (11) ) og kulen (8) inn i fjærkammeret (12). I type DB...50B/... flyter det internt via styreledningen(13) til tank, eller i type DB..50/..Y..eksternt via styreledningen (14). På grunn av åpningene (4) og (5) oppstår et trykkfall ved hovedspolen (3), forbindelsen fra port A til port B er åpen. Nå strømmer trykkvæsken fra port A til port B mens det innstilte driftstrykket opprettholdes.

Trykkavlastningsventilen kan avlastes eller byttes til et annet trykk (andre trykktrinn) via port "X" (15).

struktur av DB...50B

Symbol for DB...50B

Legg merke til

1.Væsken må filtreres. Minimum filterfinhet er 20 ㎛.

2. Tanken må tettes og et luftfilter må installeres på luftinngangen.

3. Produkter uten underplate når du forlater fabrikken, hvis du trenger dem, vennligst bestill spesielt.

4. Ventilfesteskruer må ha høy intensitet (klasse 10.9). Vennligst velg og bruk dem i henhold til parameteren som er oppført i prøveboken.

5. Ruhet på overflaten knyttet til ventilen er nødvendig. overflateruhet er 0,8.

6. Overflatefinish på paringsstykket kreves til 0,01/100 mm.
