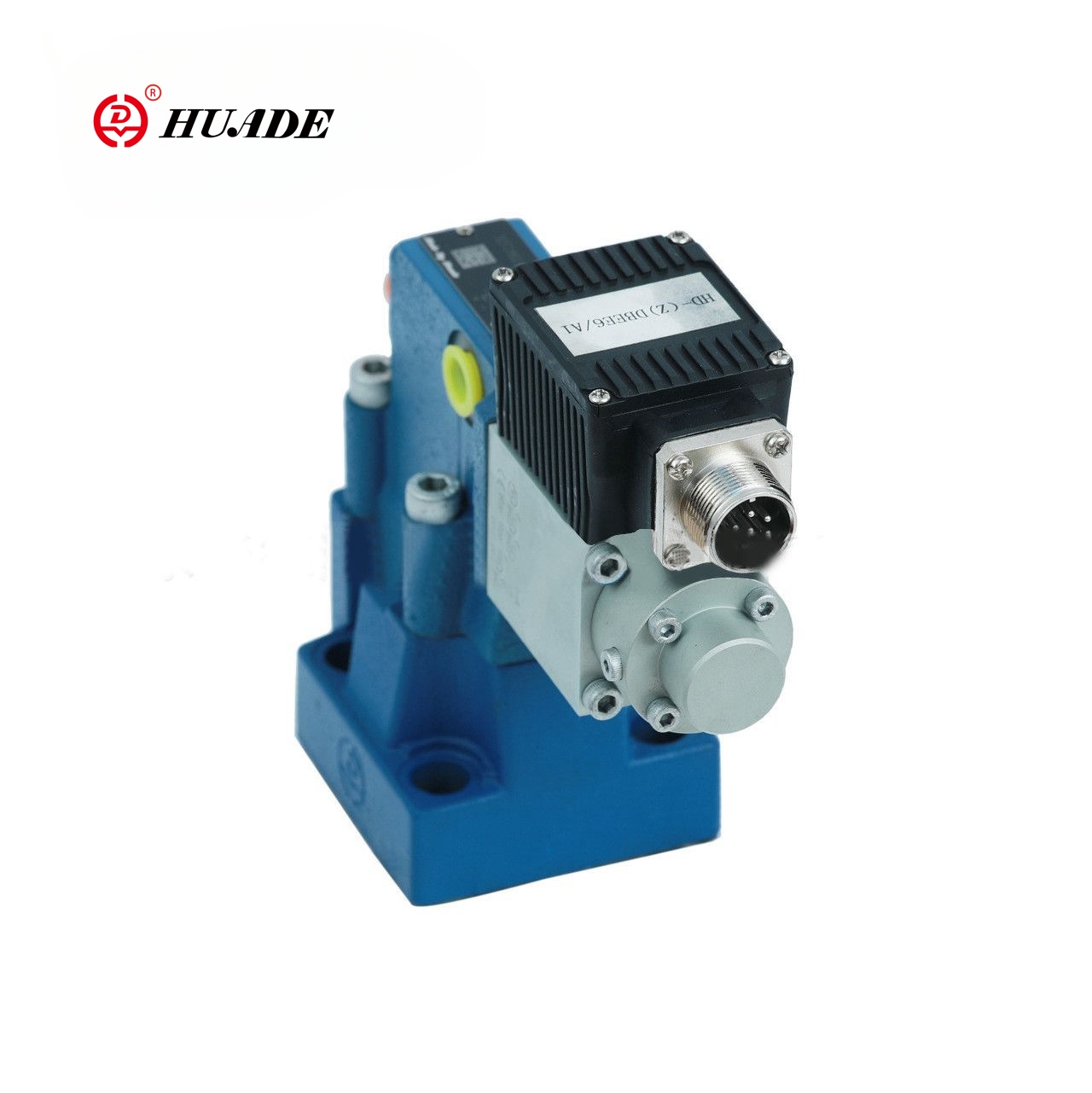

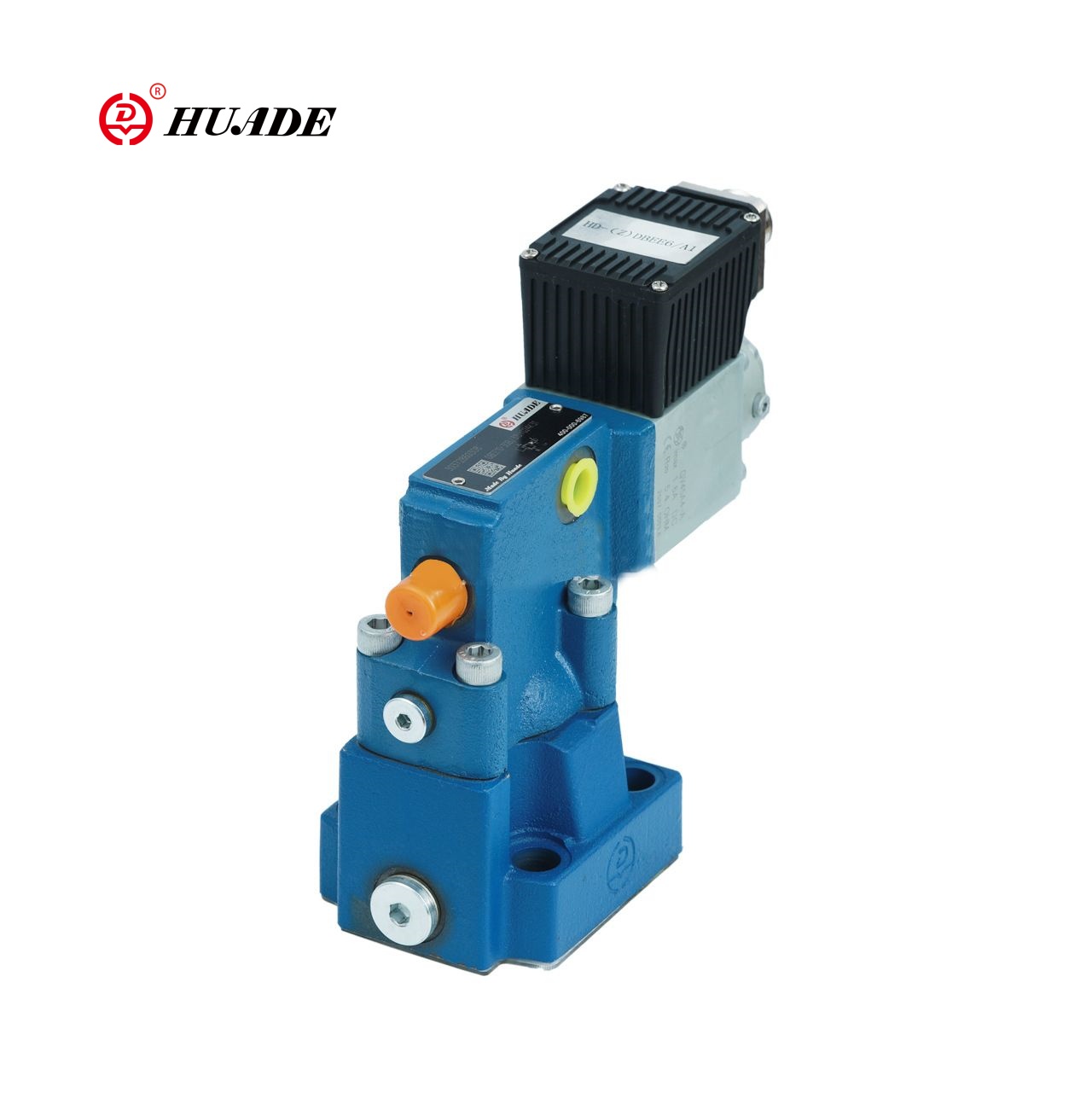

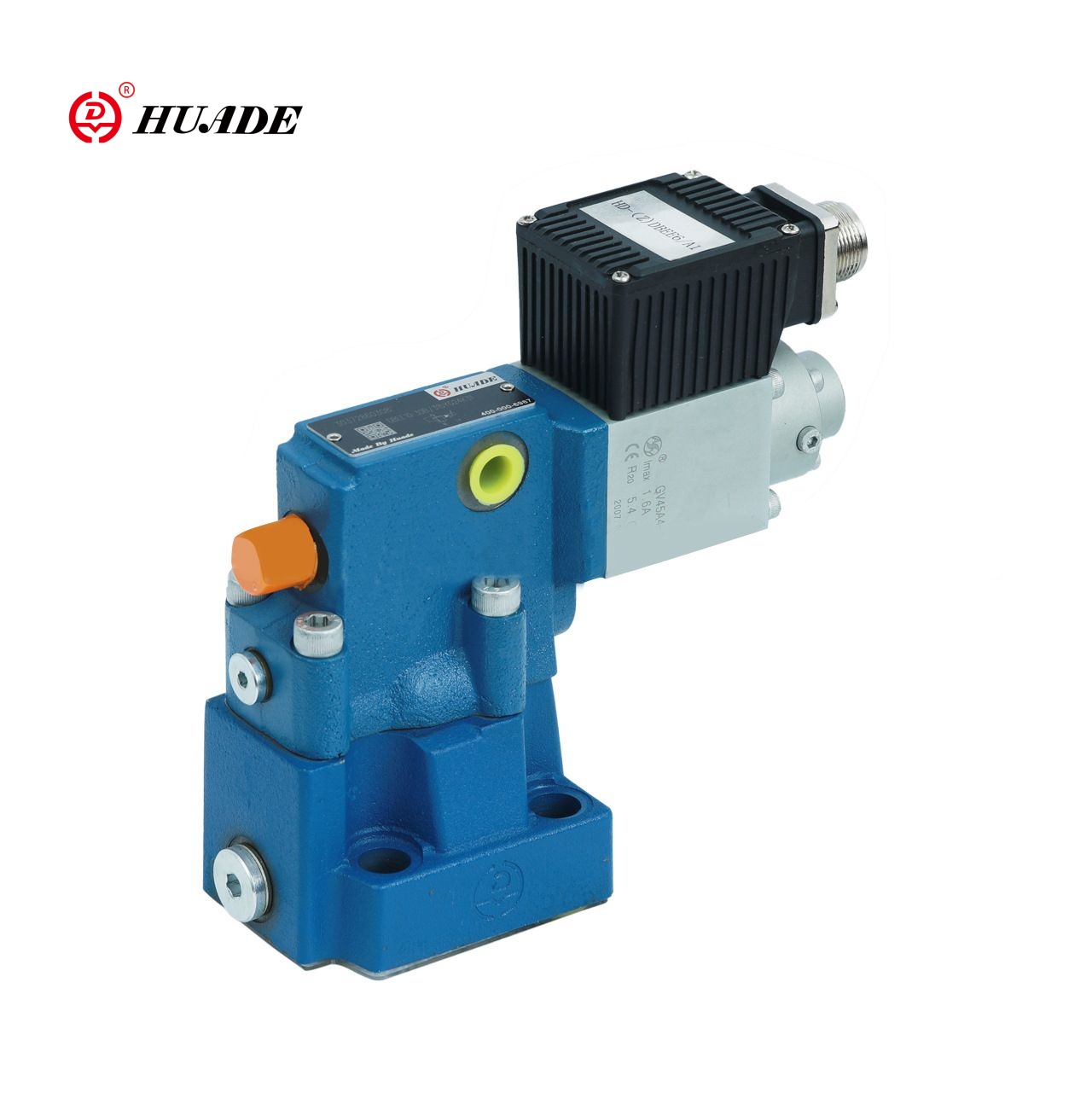

Proporsjonal trykkavlastningsventil ZDBee-1x

ZDBee-1x proporsjonal avlastningsventil er en pilotdrevet avlastningsventil, som er drevet av en proporsjonal magnetventil for å oppnå trinnløs innstilling og presis kontroll av systemtrykket. Denne proporsjonale ventilen kan erstatte den samme modellen helt fra Rexroth. Huade hydrauliske ventiler tar i bruk de samme standardene som Rexroth, men prisen er lavere.

Produktparameter for proporsjonal trykkavlastningsventil ZDBee-1x

Produktfunksjon og anvendelse av proporsjonal trykkavlastningsventil ZDBee-1x

Funksjoner:

▶ Ventil for å begrense et systemtrykk

▶ aktivering via proporsjonale magnetventiler

▶ For montering av underplate eller sandwichplatedesign

▶ Ventil og kontrollelektronikk fra en enkelt kilde

▶ Typer HD-ZDBee med integrert kontrollelektronikk

① LAVE Eksempel Spredning av kommandoverdi Karakteristisk kurve

Uavhengig justerbar opp og ned ramper

Søknad:

ZDBee-1x proporsjonal avlastningsventil er egnet for hydrauliske systemer som krever presis trykkkontroll, for eksempel ingeniørmaskiner, injeksjonsstøpemaskiner, metallurgisk utstyr og andre felt.

Funksjon og del av proporsjonal trykkavlastningsventil ZDBee-1x

Proporsjonale trykkavlastningsventiler, typer HD-DBE aktiveres ved hjelp av en proporsjonal magnetventil. Disse ventilene brukes til å begrense et systemtrykk. Med disse ventilene er det mulig å trinnvis justere systemtrykket, som skal begrenses, i forhold til den elektriske kommandoverdien.

Disse ventilene består i utgangspunktet av en proporsjonal magnetventil (1), huset (2), ventilpatronen (3), spolen (4) og pilotpoppet (8). Den proporsjonale magnetventilen konverterer den elektriske strømmen proporsjonalt til en mekanisk kraft. En økning i strømmen forårsaker en tilsvarende økning i solenoidkraften. Magnete ankerkammer er fylt med hydraulisk væske og er trykkbalansert. Innstillingen av systemtrykket utføres via proporsjonale magnetventiler (1) i forhold til kommandoverdien. Trykk som følge av systemet i port P fungerer på høyre side av spolen (4). Samtidig virker systemtrykket via kontrolllinjen (6) som er utstyrt med en åpning (5) på den fjærbelastede siden av spolen (4). Via en ytterligere åpning (7) virker systemtrykket på pilotpoppet (8) mot kraften til den proporsjonale magnetventilen (1). Når systemtrykket har nådd den forhåndsinnstilte verdien, løfter pilotpoppet (8) fra setet. Avhengig av modellen, kan pilotolje nå strømme bort eksternt via port A (y) eller internt inn i tanken, har dette effekten av å begrense trykket på den fjærbelastede siden av spolen (4). Hvis systemtrykket fortsetter å stige litt, skyver det høyere trykket på høyre side av spolen spolen til venstre i kontrollposisjon P til T. Ved et minimum kontrollstrøm -korresponderer til en kommandoverdi på null -det minimale innstillingspresset vil bli satt.

Struktur av proporsjonal trykkavlastningsventil ZDBE-1X

Struktur av proporsjonal trykkavlastningsventil ZDBee-1x

Når det gjelder funksjonell design, tilsvarer proporsjonal ventil ZDBee-1x i utgangspunktet ZDBE proporsjonale avlastningsventiler. Den eneste forskjellen er at den proporsjonale magnetventilen er utstyrt med et hus ⑩, hvor den elektroniske kontrolleren er bygget i. Strømforsyning og innstillingspunktspenning mottas via en plug-in-kontakt (11).

Den faste punkttrykkskarakteristiske kurven er forhåndsinnstilt av produsenten basert på prinsippet om minimum produksjonstoleranser. Rampetidene for trykkøkning og reduksjon kan justeres uavhengig ved bruk av respektive potensiometre.

Symbol på proporsjonal trykkavlastningsventil ZDBee-1x
