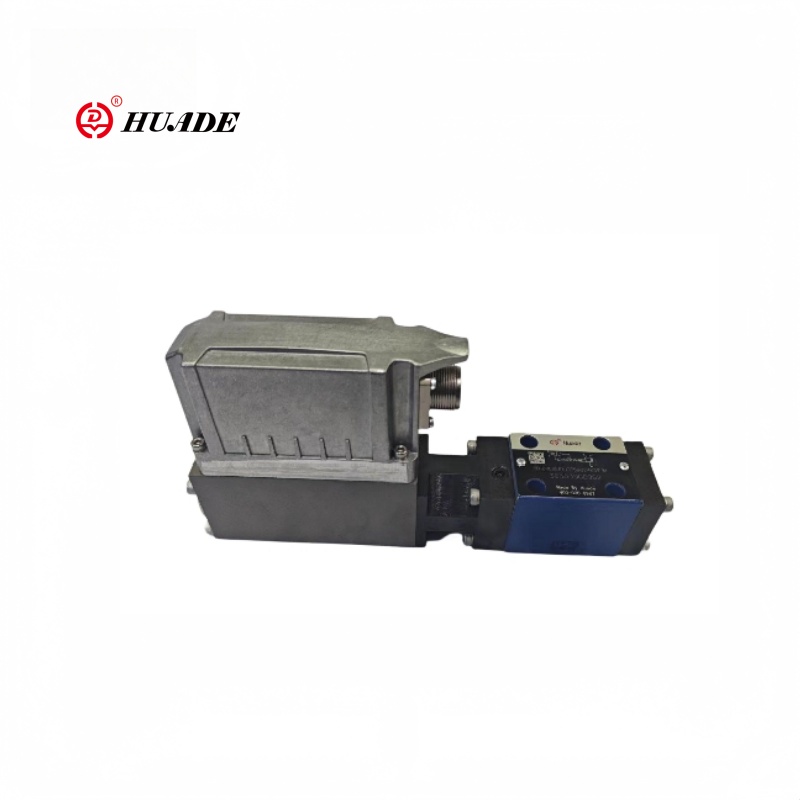

Proporsjonalt trykk reduserende ventil Drebe 6x-1x

Den seks-veis pilotstyrte proporsjonale trykkreduserende ventilen Drebe 6X-1X-serien vedtar en pilotdesign, som kan redusere hovedventilkjernen til drivkraften og forbedre responshastigheten (frekvensrespons kan nå mer enn 10Hz). Seksveisstrukturen reduserer kompleksiteten til rørledningen og er egnet for kompakte rom. Valve Drebe 6x-1x støtter standard industrielle kommunikasjonsprotokoller (for eksempel PROFINET, EtherCAT), som er enkelt å integrere seg i intelligente hydrauliske systemer.

Produktparameter for proporsjonalt trykk reduserende ventil Drebe 6x-1x

Produktfunksjon og anvendelse av proporsjonal trykkreduserende ventil Drebe 6x-1x

Funksjoner:

▶ Pilotstyrte ventiler med tilbakemelding om stilling og elektronikk om bord for å redusere systemtrykket i forbrukeren (kun pilotolje internt)

▶ 3-veis versjon (p-a/a -t), pmin = pt

▶ Justerbar gjennom ankerets plassering mot kompresjonsfjæren

▶ Posisjonskontrollert, minimal hysterese <1 %, raske responstider, se tekniske data

▶ Trykkbegrensning til et sikkert nivå selv med feil elektronikk (magnetstrøm I> IMAX)

▶ For underplatefesting, montering av hullkonfigurasjon til ISO 4401-03-02-0-05. Underplater som per katalogark RE45053 (bestill separat)

▶ Plug-in-kontakten til DIN 43563-AM6, se katalogark re 08008 (bestill separat)

▶ Data for ombordets triggerelektronikk

Søknad:

Proporsjonalt trykkreduserende ventil Drebe 6X-1X-serie er en høyytelseskomponent i industrielle hydrauliske systemer, egnet for komplekse arbeidsforhold som krever presis trykkkontroll og dynamisk respons som konstruksjonsmaskiner, metallurgisk utstyr, injeksjonsstøpemaskiner og die-støpemaskiner.

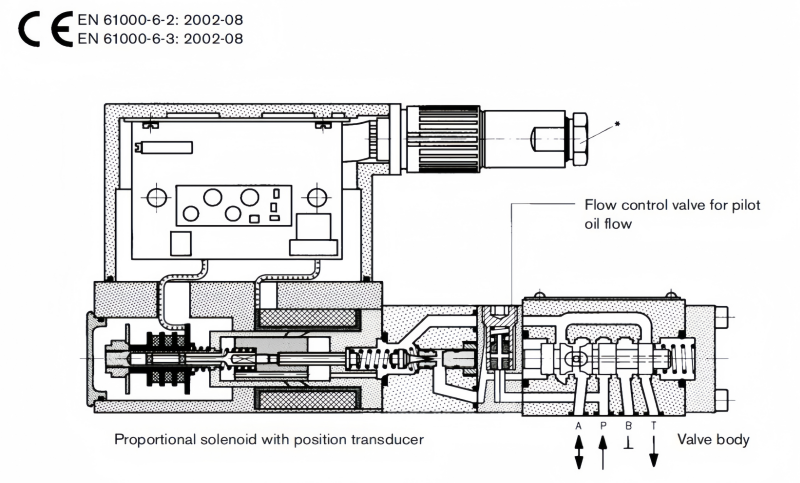

Funksjon og del av proporsjonalt trykk reduserende ventil Drebe 6x-1x

General

Type Drebe6x proporsjonale trykkreduserende ventiler er pilotdrevet med en 3-veis hovedtrinn.

Pilotventilen (trykkavlastningsventilpilotstadiet) leveres internt med en kontrollert strøm av pilotolje via P.

Ventilene aktiveres ved hjelp av en posisjonskontrollert proporsjonal magnetventil med elektronikk om bord.

Med disse ventilene kan trykket i en (forbruker) uendelig justeres og reduseres i forhold til settpunktet.

Grunnleggende prinsipp

For å justere systemtrykket i A, settes et settpunkt i triggerelektronikken. Basert på dette settpunktet kontrollerer elektronikken magnetventilen mot fjærstyrken. Den proporsjonale magnetventilen er plassert nøyaktig på fjærkarakteristiske kurven. Pilotstadiet leveres med olje fra P med en strømningshastighet på <0,6 L/min via en strømningskontrollventil. Pilottrykket sammenlignes med forbrukertrykket (pluss fjær) i A og regulert.

Våren resulterer i pamin = p i T.

Trykkbegrensning for maksimal sikkerhet

Hvis det oppstår en feil i elektronikken, slik at magnetstrømmen (IMAX) ville overstige det spesifiserte nivået på en ukontrollert måte, kan ikke trykket stige over nivået som er bestemt av

maksimal fjærkraft.
