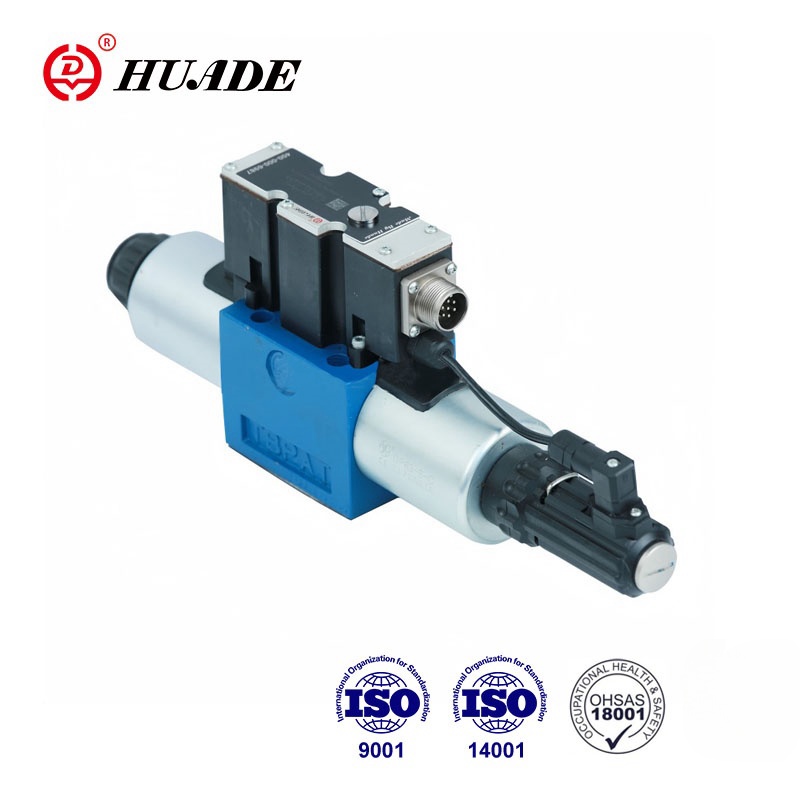

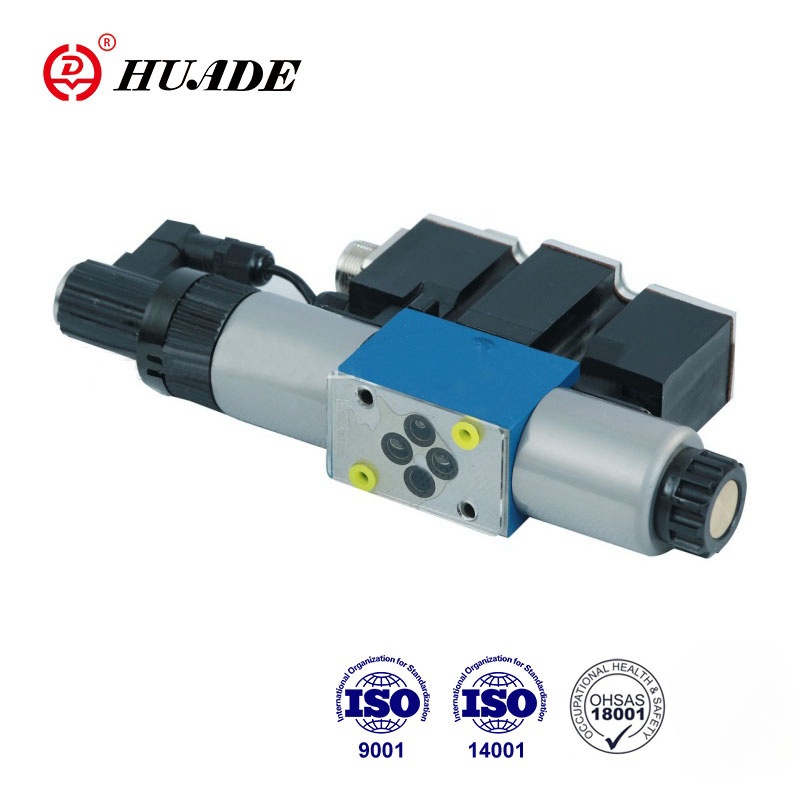

Proporsjonal retningsventil 4wre-2x

Denne proporsjonale ventilen 4WRE-2X er en proporsjonal retningsventil med en direkte virkende proporsjonal magnetventil, som brukes til å kontrollere strømningshastigheten og strømningsretningen til den hydrauliske oljen. Det har egenskapene til vakkert utseende. Det er enkelt å bruke proporsjonal ventil 4wre-2x. Brukere trenger bare å bruke en syv-kjerne-plugg for å bruke den, og samtidig løse samsvaret med elektro-hydraulikk, noe som bidrar til anvendelsen av busskontrollteknologi.

Produktparameter for proporsjonal retningsventil 4wre-2x

Produktfunksjon og anvendelse av proporsjonal retningsventil 4wre-2x

Funksjoner:

▶ Direkte kontrollert proporsjonal retningsventil for kontroll av retningen og størrelsen på en strømning

▶ For montering av underplate

▶ Tilbakemelding fra elektrisk stilling

▶ Vårsentrert kontrollspole

▶ Type 4Wree, Integrated Valve Electronics med grensesnitt A1 eller F1

▶ aktivering er av proporsjonale magnetventiler med sentral tråd og avtakbar spole

▶ Ventil og elektronisk kontroll fra en kilde

Søknad:

Proporsjonal retningsventil 4wre-2x er mye brukt i forskjellige felt som maskinverktøy, lysindustri, metallurgi, gruvedrift, romfart, etc.

Seksjon og symbol på proporsjonal retningsventil 4wre-2x

Proporsjonale retningsventiler 4/2 og 4/3 er direkte kontrollerte komponenter i montering av underplate.

De drives av proporsjonale magnetventiler med sentral tråd og avtakbar spole. Magnete er eventuelt kontrollert av enten ekstern kontrollelektronikk (Type WRE) eller av integrert kontrollelektronikk (Type Wree).

Funksjonsbeskrivelse:

Med magnetventilene (5 og 6), avkastet, holdes kontrollspolen (2) i den sentrale posisjonen av kompresjonsfjærene (3 og 4)

Direkte drift av kontrollspolen (2) ved å gi en av de proporsjonale magnetventilene, f.eks. Kontroll av magnetventilen "B" (6)

→ Bevegelse av kontrollspolen (2) til venstre i forhold til det elektriske inngangssignalet

→ Tilkobling fra P til A og B til T via åpning som tverrsnitt med progressive strømningsegenskaper

De-energising av magnetventil (6)

→ Kontrollspolen (2) returneres til den sentrale posisjonen via kompresjonsfjæren (3)

HD-4WRE ... A-2X

I den avgitte tilstanden holdes spolen (2) i en mekanisk senterposisjon av magnetventilen. Dette, for spolesymbolet "V", forholder seg ikke til den hydrauliske sentrumsposisjonen! Når den elektriske ventilen lukket sløyfekontrollkretsen er lukket, er spolen plassert i den hydrauliske senterposisjonen.

Design:

Ventilen består i utgangspunktet av:

• Hus (1) med Mountinq ansikt

• Kontroller spole (2) med kompresjonsfjærer (3 og 4)

• Magnetventiler (5 og 6) med sentral tråd

• Plasser svinger (7)

• Valgfri integrert kontrollelektronikk (8)

• Den mekaniske nullpunktjusteringen (9) er tilgjengelig via PG 13.5 og det elektriske nullpunktet er tilgjengelig via PG 7 (10) (Type 4Wree)

Symbol på proporsjonal retningsventil 4wre-2x
